星型布局航空活塞动力装置结构

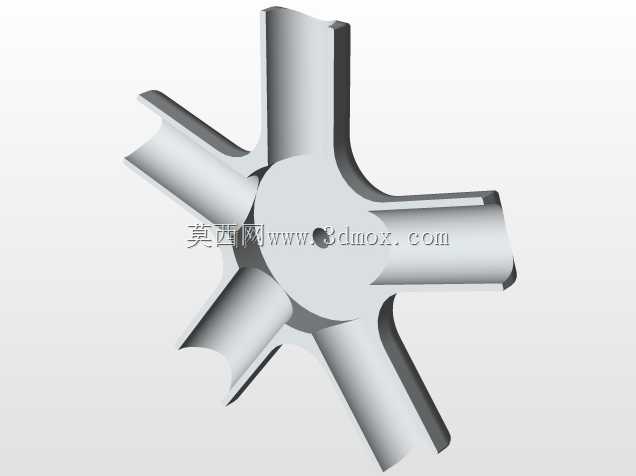

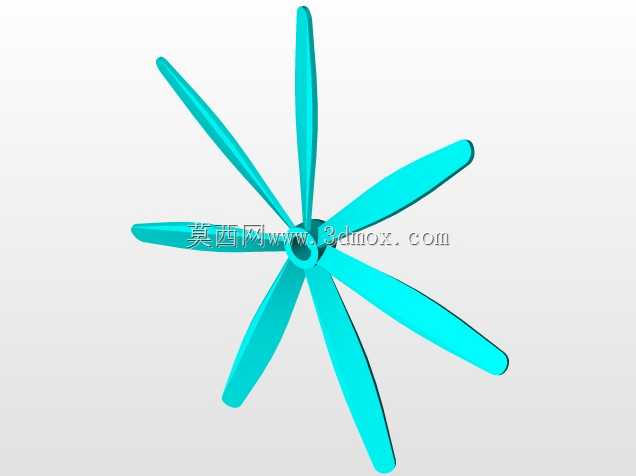

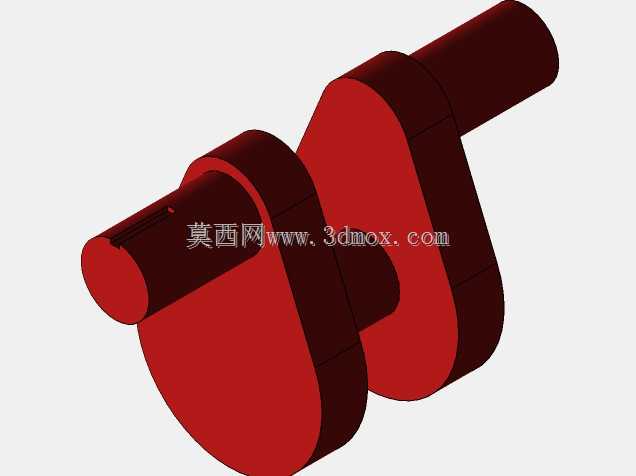

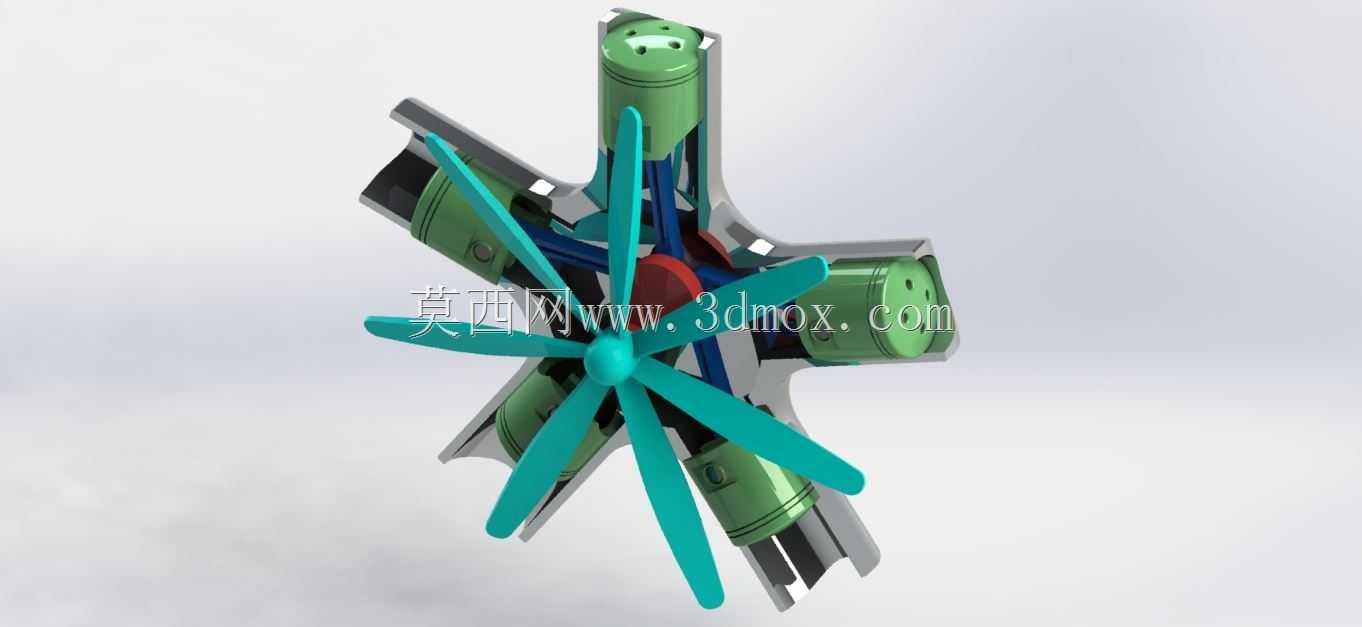

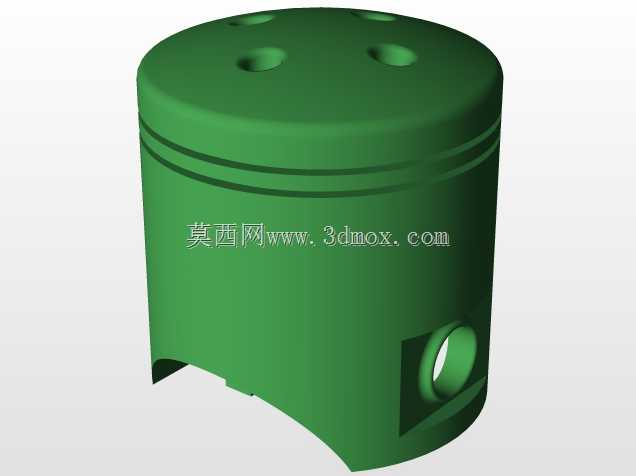

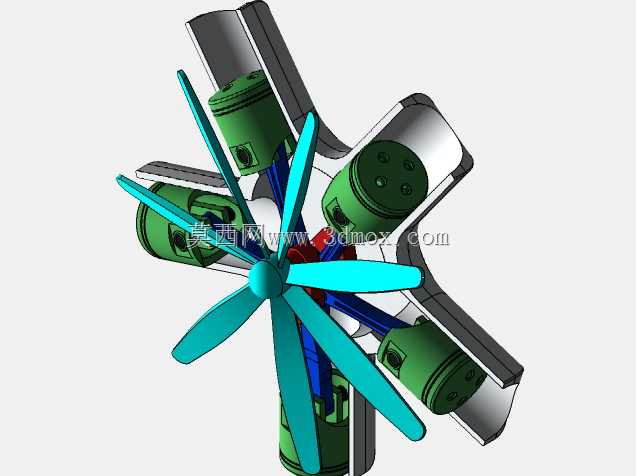

这款径向排布的活塞动力装置，是早期航空领域应用极为广泛的动力输出核心，在燃气涡轮动力普及之前，绝大多数螺旋桨飞行器都依托这类结构完成动力输出，即便在当下的小型通航飞机、特技运动飞机、复古复刻飞行器以及部分航模动力改装场景中，这类结构依旧凭借自身独特的性能优势保有稳定的应用空间。从实际用途来看，该装置通过燃料在气缸内的爆燃做功，将化学能转化为曲轴的旋转机械能，最终带动前端螺旋桨旋转产生拉力，驱动飞行器完成起降、巡航、机动等全套飞行动作，部分同结构的衍生型号也被应用于小型地面发电设备、特种船舶动力单元等场景，凭借紧凑的结构和稳定的输出特性适配多元的动力需求。在功能特性层面，该结构采用气缸围绕中央曲轴呈放射状均匀排布的设计，相比直列、V型排布的同排量活塞动力，整体轴向尺寸更短，曲轴受力更为均匀，不需要额外加装厚重的平衡配重即可实现平稳运转，同时多缸环绕的布局让迎风散热面积更大，在早期缺乏高效液冷系统的技术条件下，仅靠风冷即可满足持续高负荷运转的散热需求，大幅降低了动力系统的结构重量和故障概率。从设计思路来看，整套结构围绕中央曲轴完成动力传递路径的搭建，每个气缸对应独立的活塞、连杆组件，多根连杆统一铰接在中央曲轴的曲柄销上，任意气缸的做功行程都可以直接带动曲轴旋转，做功间隔更短，动力输出的平顺性远优于同缸数的直列排布结构；前端集成的螺旋桨采用多叶宽弦设计，匹配动力输出的转速区间优化桨叶角度，在保证拉力输出效率的同时，避免桨尖速度过快突破音障产生额外阻力。在外形尺寸与安装边界层面，该结构整体呈中心对称的放射形态，最大外轮廓由环绕排布的气缸外径决定，安装时仅需固定中央曲轴的前后支撑点位即可完成定位，不需要预留额外的侧向管路布置空间，适配飞行器机头的紧凑安装舱位，同时径向排布的气缸维护可达性更好，地勤人员可以直接在机头位置完成火花塞更换、气缸检修等日常维护作业，不需要拆解大量外围结构，大幅降低了日常运维的时间成本。整套结构的运动部件配合逻辑清晰，活塞往复运动、连杆摆动、曲轴旋转、螺旋桨转动的整套运动链路经过匹配验证，既还原了真实星型发动机的工作原理，也清晰展现了径向活塞动力的结构优势。
