齿轮齿条啮合传动静力学应力仿真分析

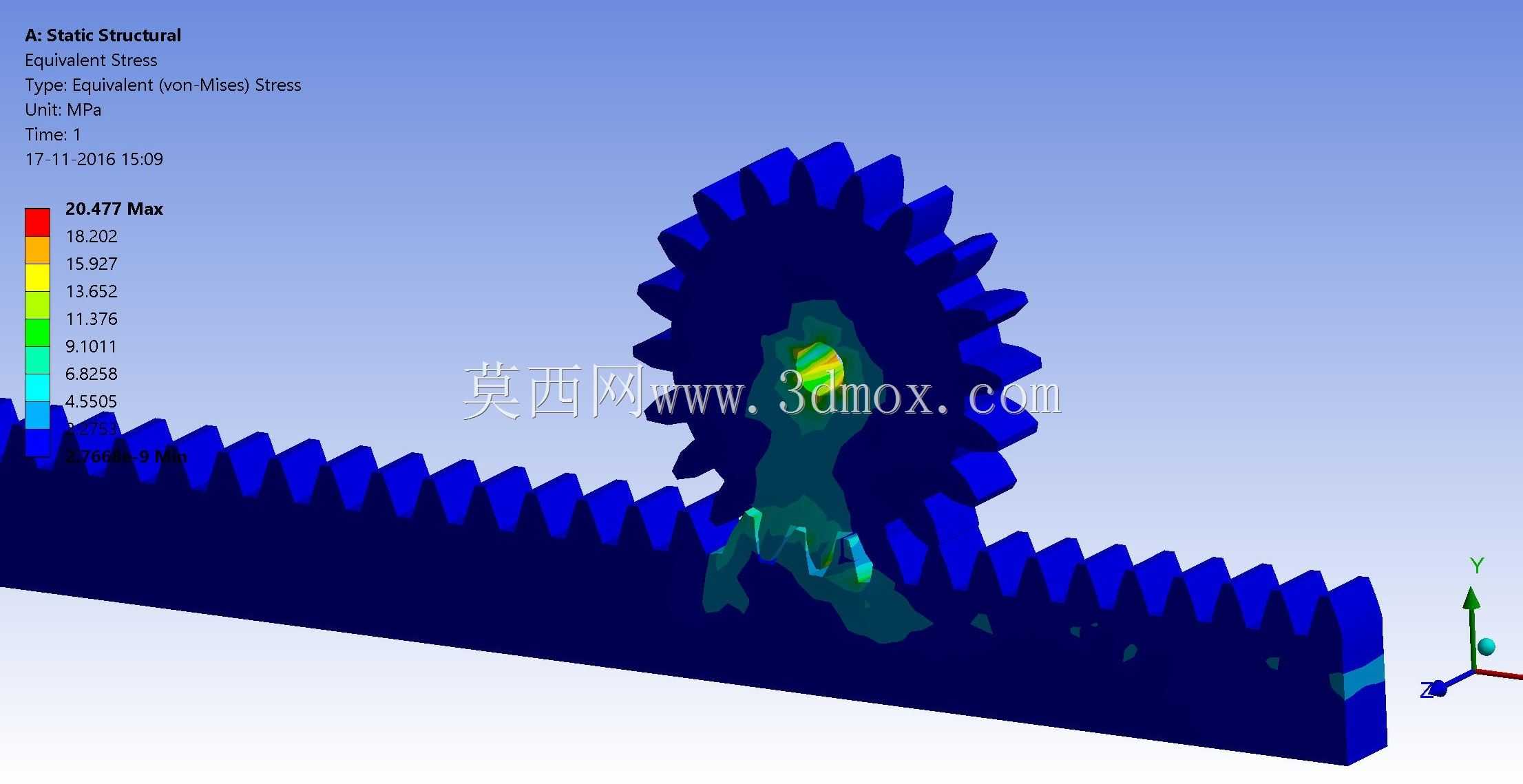

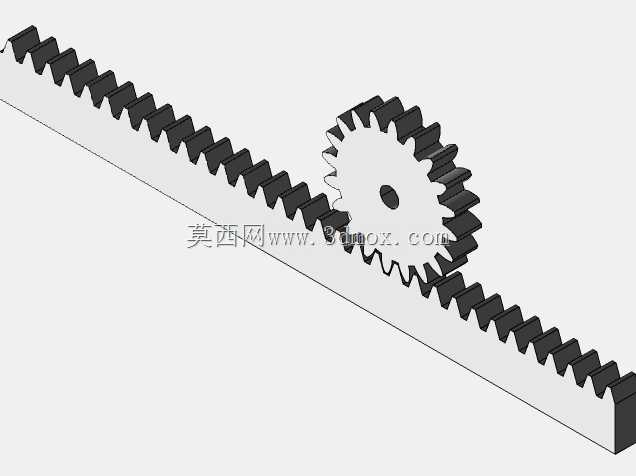

齿轮齿条传动是机械传动领域应用极为广泛的运动转换结构，能够将旋转运动与直线运动进行高效转换，在各类工业设备、自动化生产线、起重输送装备、机床进给机构、工程作业机械中都承担着核心的动力传递功能，其啮合过程的应力分布直接决定了整套传动机构的承载能力、运行寿命与工作可靠性，是传动部件设计阶段必须重点验证的核心环节。这套分析模型针对直齿圆柱齿轮与配套齿条的啮合接触区域展开，还原了轮齿进入啮合到退出啮合的典型受力工况，重点关注轮齿接触位置、齿根弯曲区域的应力集中情况，能够直观呈现载荷作用下不同位置的等效应力分布规律，为齿形参数优化、材料选型、热处理工艺制定提供量化的参考依据。从设计思路来看，模型还原了标准模数渐开线齿形的啮合特征，齿轮与齿条的齿距、压力角、齿顶高系数等参数完全匹配，保证啮合过程无卡滞、干涉问题，安装边界上齿轮通过中心轴孔实现回转支撑，齿条沿长度方向设置固定约束，在啮合接触位置施加额定工作载荷，模拟实际传动过程中动力传递的受力状态。外形与安装层面，齿轮的分度圆直径、齿宽与齿条的长度、安装基面尺寸形成适配，齿条的安装孔位间距、基面平面度满足通用安装规范，齿轮的中心轴孔直径、键槽尺寸符合对应轴系的装配要求，整套结构的安装边界能够适配多数常规直线传动机构的安装空间，无需额外做大幅结构改动即可集成到现有设备中。通过应力分布结果可以清晰看到，啮合接触点附近存在局部高应力区，齿根位置的弯曲应力是轮齿断裂失效的核心诱因，设计中可针对高应力区域做齿顶修缘、齿根圆角优化，降低应力集中系数，同时根据应力幅值匹配对应强度等级的材料与热处理工艺，避免轮齿出现点蚀、断齿、过度磨损等失效问题，保障传动过程的平稳性与承载能力，让整套机构在重载、高频往复的工况下也能保持稳定的传动精度与使用寿命。
