RC滑翔机翼面骨架结构设计方案

该翼面结构主要应用于遥控固定翼滑翔机的主翼承载系统，是航模飞行过程中承担气动升力、传递飞行载荷的核心构件，适配小比例遥控滑翔机的飞行需求，可满足日常休闲飞行、航模竞赛训练等多场景的使用要求，在滑翔机起飞、平飞滑翔、机动动作、降落滑跑的全飞行流程中，为翼面蒙皮提供稳定的支撑基础，保障翼面气动外形的完整性，避免飞行过程中翼面受气动载荷发生形变影响飞行稳定性。

从实际用途来看，该翼骨架作为主翼的内部承力结构，一方面需要承接翼面上下压差产生的升力载荷，将载荷均匀传递至机身连接部位，另一方面需要为副翼舵机、走线槽、工作制动器等机载部件提供可靠的安装点位，同时兼顾结构强度与整机重量的平衡，避免翼面过重导致滑翔机升阻比下降，影响滑翔滞空性能。

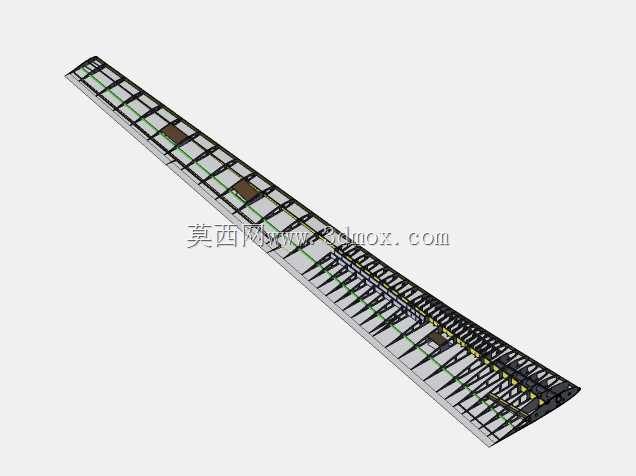

在功能特性设计上，该结构采用桁架式格栅布局，沿翼展方向布置多道纵向主承力梁，沿翼弦方向排布等距间隔的翼肋构件，相邻构件之间通过轻量化连接结构形成稳定的受力整体，既能够承受飞行过程中的弯曲、扭转载荷，又能最大化去除非承力区域的多余材料，有效降低翼面整体重量。骨架预留了制动器安装位、舵机走线通道，可直接适配配套的制动机构安装需求，无需额外对结构进行打孔改装，降低航模组装的调试难度。翼尖部位采用渐收式的结构设计，匹配滑翔机的梯形翼气动外形，能够有效降低翼尖涡流带来的诱导阻力，提升滑翔过程中的飞行效率。

设计思路上，该结构优先遵循航模结构的轻量化与高刚度平衡原则，主承力梁沿翼面弯矩最大的轴线区域布置，将主要承力材料集中在载荷传递路径上，翼肋构件采用镂空格栅设计，在保证翼型轮廓支撑精度的前提下尽可能削减材料用量，整体结构的受力路径清晰，从翼尖到翼根的构件截面逐步过渡，避免应力集中导致的结构断裂问题。同时兼顾组装便捷性，所有安装点位的位置均匹配常规航模配件的通用安装尺寸，爱好者组装时可直接完成蒙皮包覆、配件安装工序，无需二次修配。

在外形尺寸与安装边界方面，该翼骨架为细长型大展弦比结构，沿翼展方向为长条形延伸形态，翼根部位的弦长最大，向翼尖方向逐步收窄，整体厚度沿翼型的弯度曲线平滑过渡，翼根端预留与机身对接的安装接口，接口尺寸匹配常规滑翔机的机身翼台安装宽度，安装时可直接通过紧固件与机身主体完成固定，骨架外轮廓与设计翼型完全贴合，包覆热缩蒙皮后即可形成光滑的气动翼面，不会出现蒙皮塌陷、外形偏差的问题，各机载部件的安装位均预留足够的操作空间，不会出现组装时的部件干涉问题。
