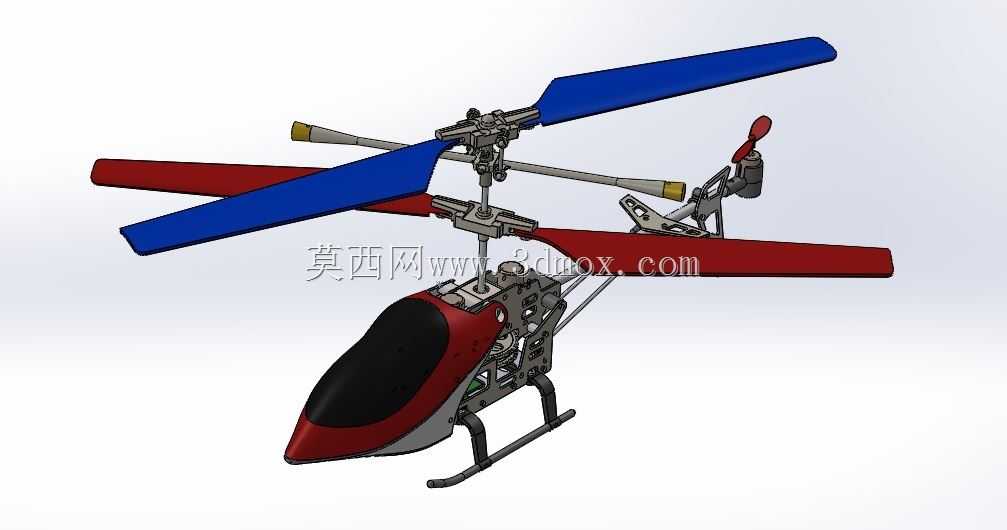

共轴双旋翼航模直升机结构设计

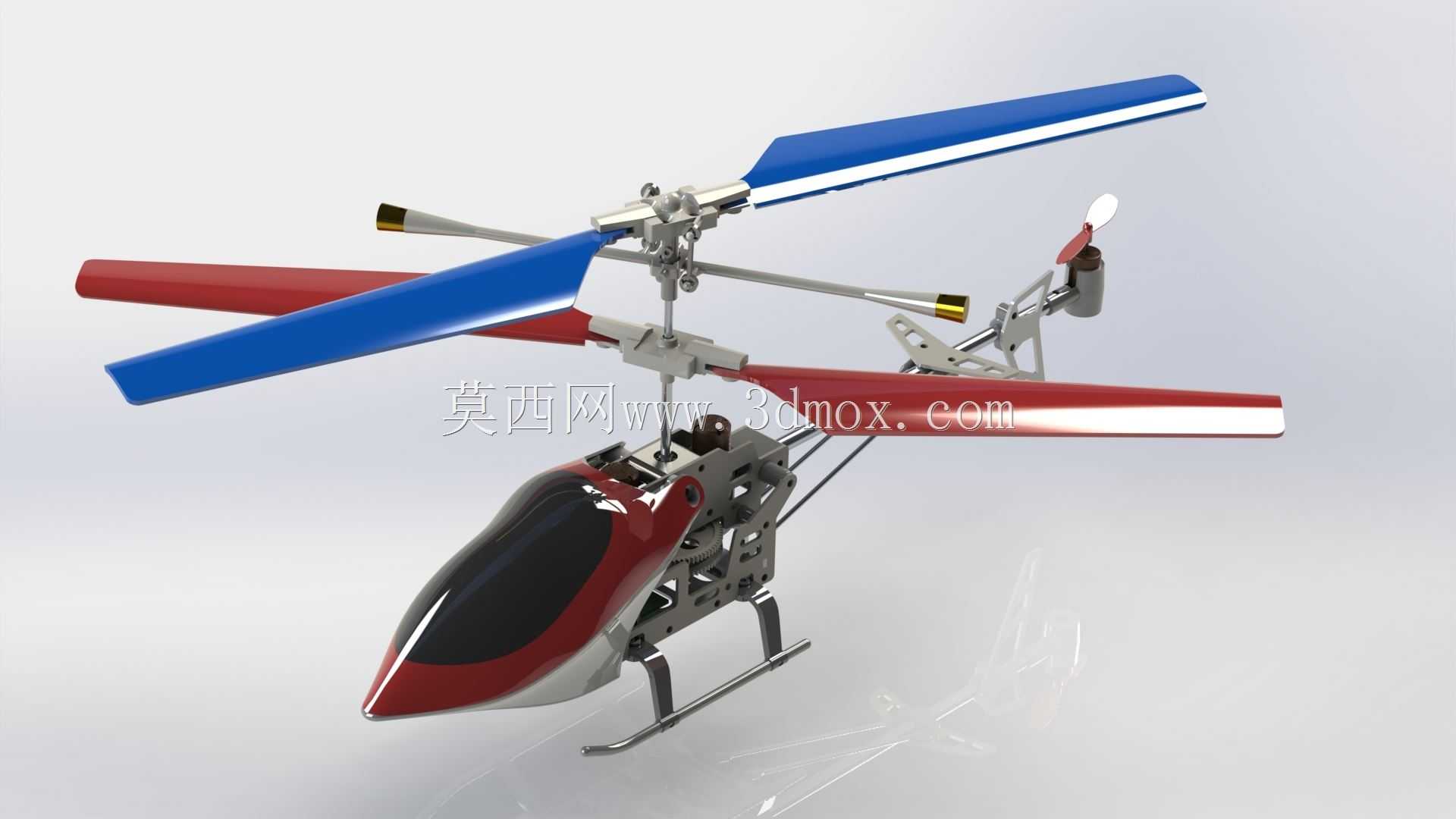

这款共轴双旋翼构型的小型航模直升机，主要面向航空科普教学、航模竞技赛事、青少年科创实践以及微型飞行器研发验证场景使用，可作为航空原理教学的具象演示载体，也能为小型共轴无人机的结构迭代提供参考原型，同时适配航模爱好者的组装调试、改装试飞需求。

在实际用途层面，该构型相较于传统单旋翼带尾桨的直升机，取消了尾桨传动与平衡结构，能够在更小的占地空间内实现同等升力输出，既可以在室内狭小场地完成稳定悬停、低速机动等飞行动作，也能在室外微风环境下完成航线飞行、姿态调整等操作，既适合新手练习基础飞行操控，也可作为微型航拍、环境探测载荷的搭载平台拓展使用场景。

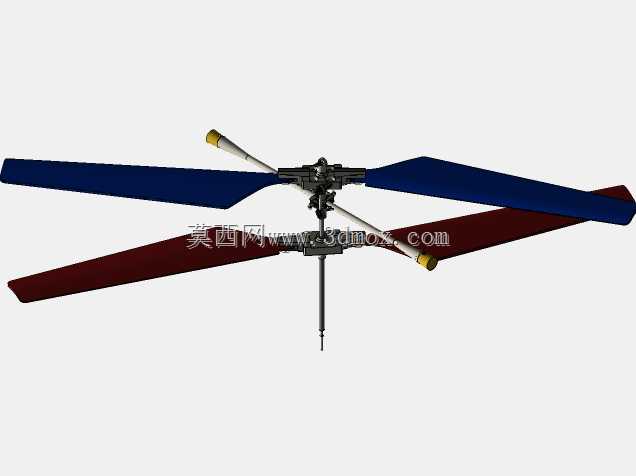

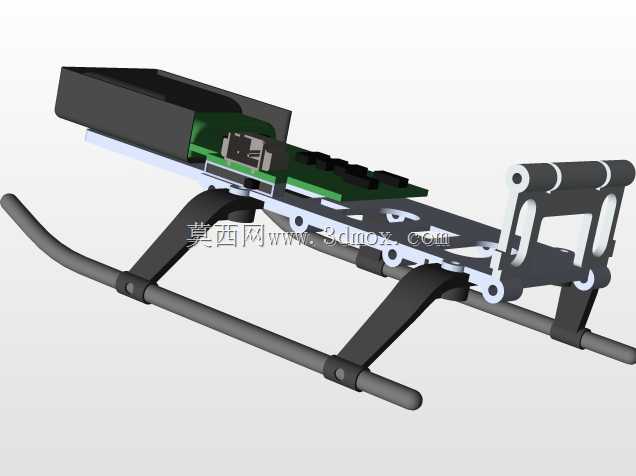

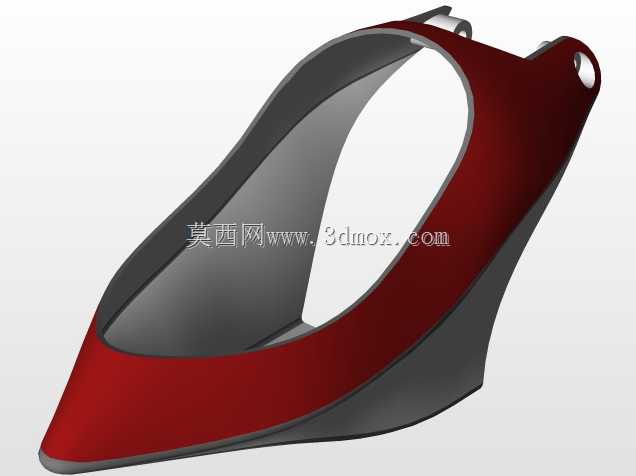

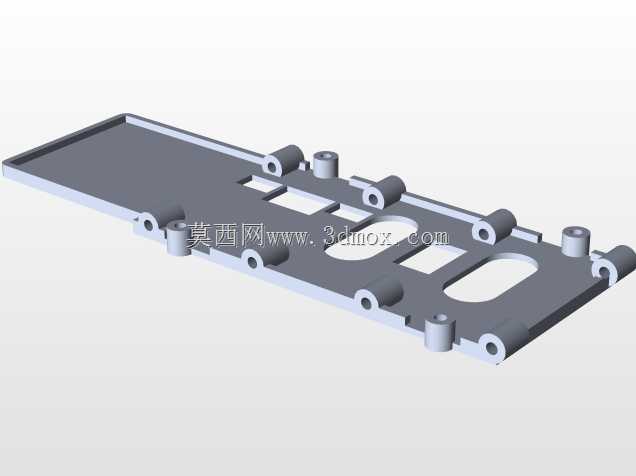

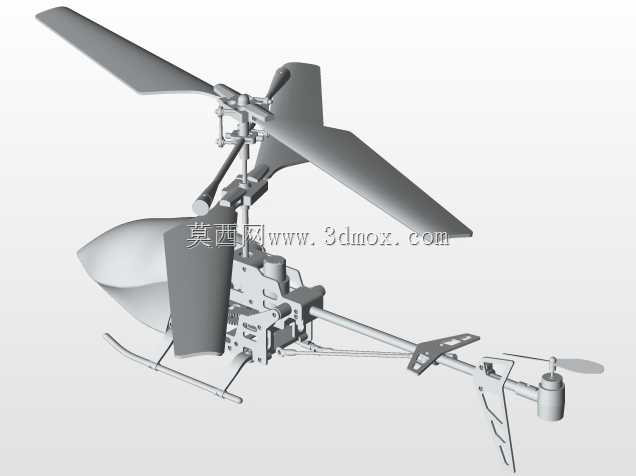

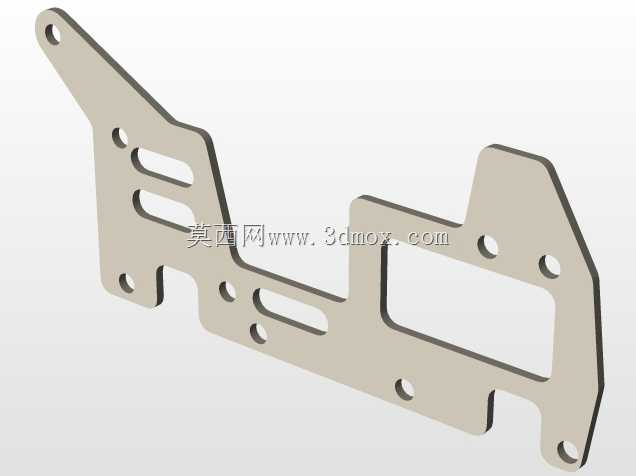

产品功能特性上，上下两层反向旋转的旋翼可通过转速差抵消反扭矩，无需额外尾桨结构消耗动力，动力传递效率更高；外露的框架式机身结构既减轻了整体自重，也方便日常维护时快速调整旋翼倾角、检修传动连杆；滑橇式起落架采用弹性金属材质，能够在降落时吸收冲击能量，避免硬着陆损坏机身核心传动部件；机头的流线型整流罩可以降低飞行过程中的正面风阻，提升前飞状态下的姿态稳定性。

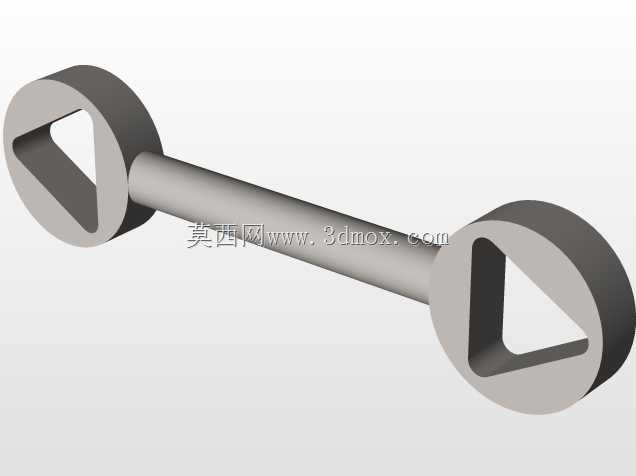

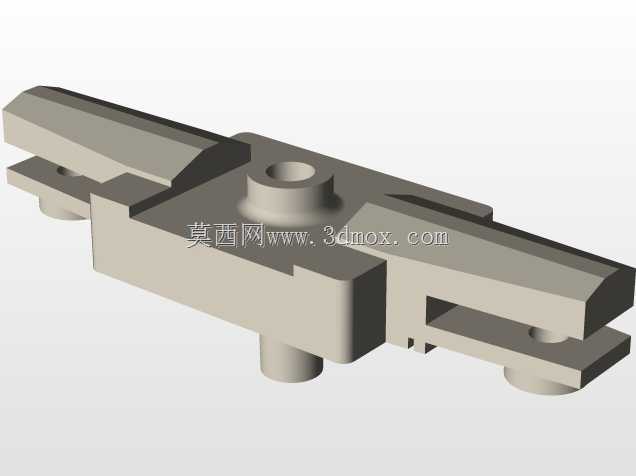

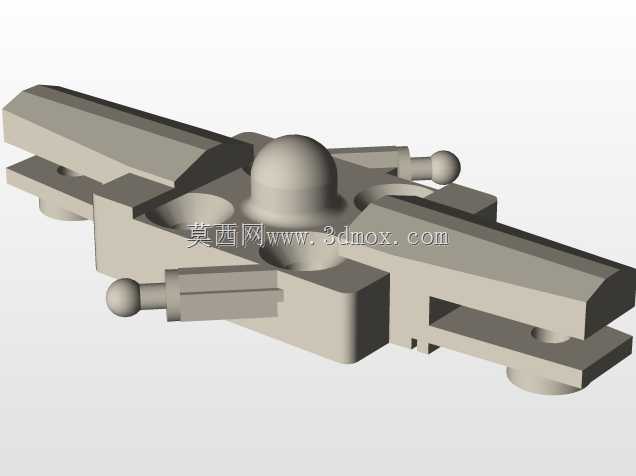

设计思路上，整体围绕轻量化、易维护、高稳定性的核心目标展开，旋翼部分采用宽弦长翼型设计，在低转速下即可获得足够升力，降低动力系统的负载压力；旋翼夹头与倾斜盘结构采用模块化设计，可快速更换不同长度、不同翼型的旋翼，适配不同载重需求与飞行场景；传动连杆采用刚性连接结构，减少传动间隙带来的操控迟滞，提升舵面响应精度；机身重心严格控制在旋翼主轴的正下方，保证悬停状态下的自稳性能，降低操控难度。

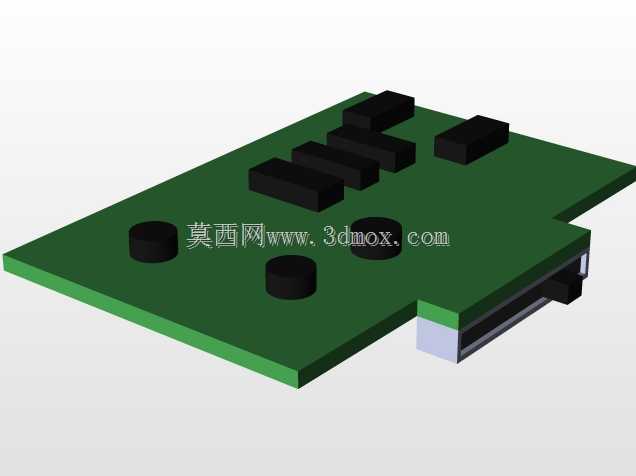

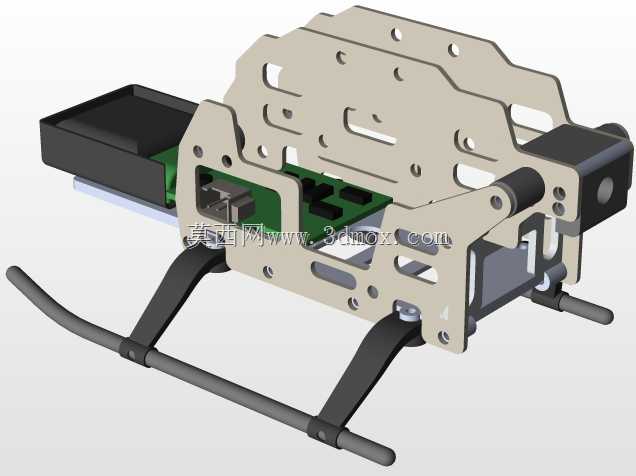

外形尺寸与安装边界方面，该航模直升机旋翼展开直径控制在400毫米以内，机身总长度（含机头整流罩与尾翼）约380毫米，整机高度（从起落架底部到上旋翼顶端）约220毫米，滑橇式起落架的横向跨度为120毫米，安装调试时仅需预留直径500毫米的无遮挡操作空间即可满足旋翼转动、舵面偏转的安全边界需求，无需过大的专用场地；机身内部预留有标准尺寸的动力设备、遥控接收机、电池的安装位，可适配市面上主流的航模动力与电控配件，无需额外改装即可完成组装。
