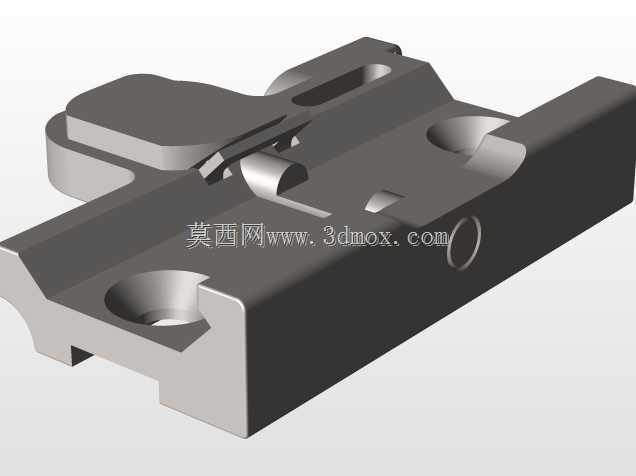

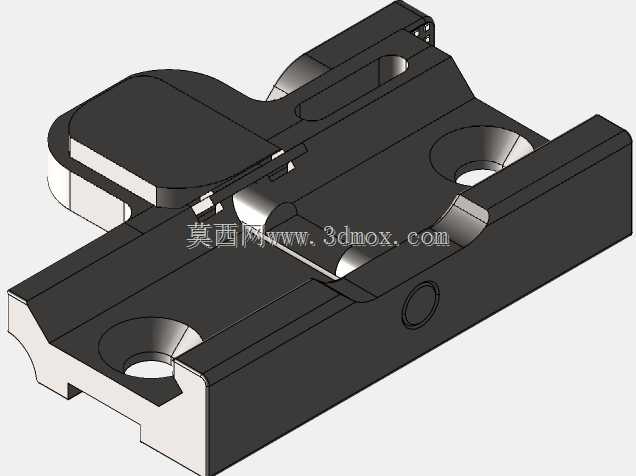

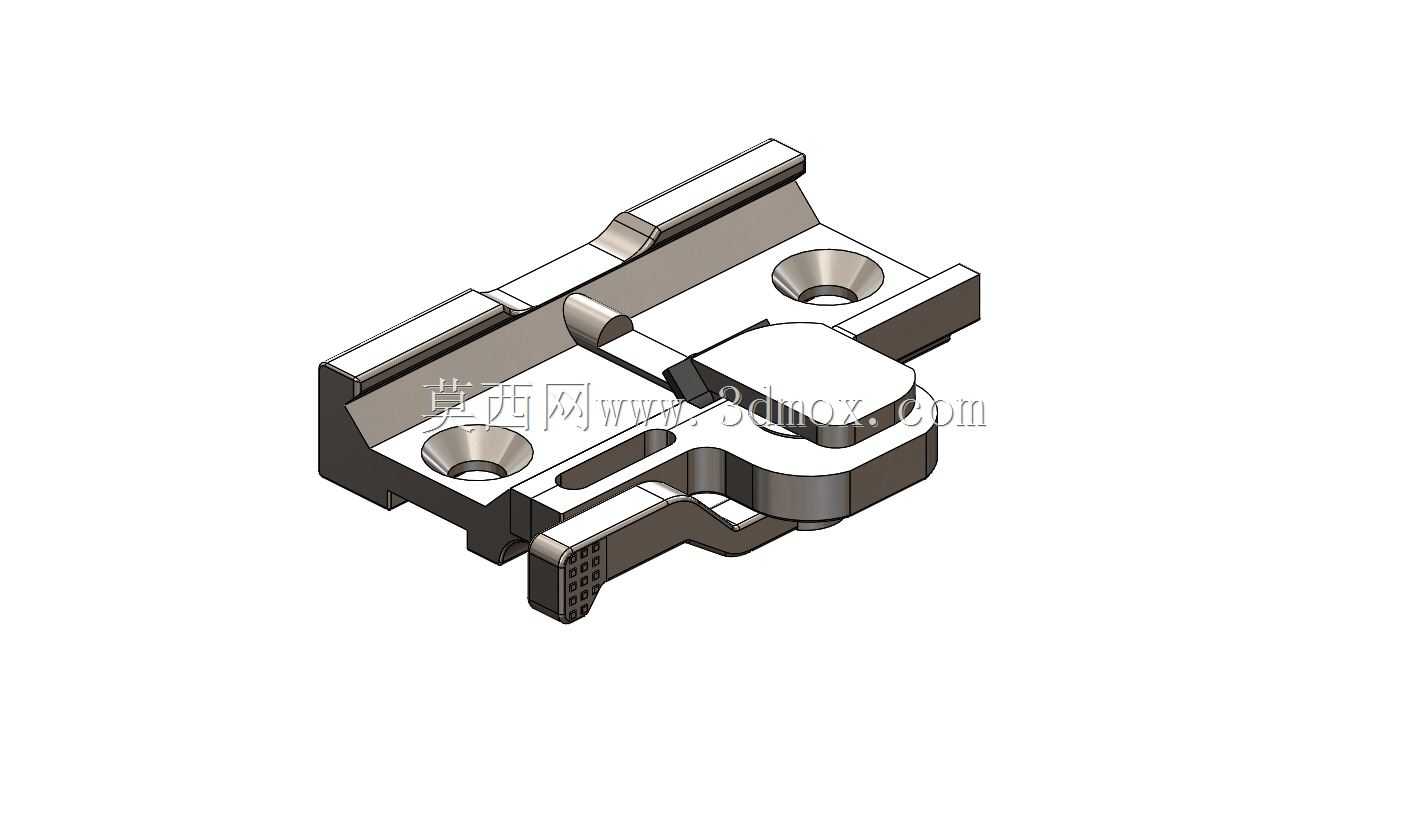

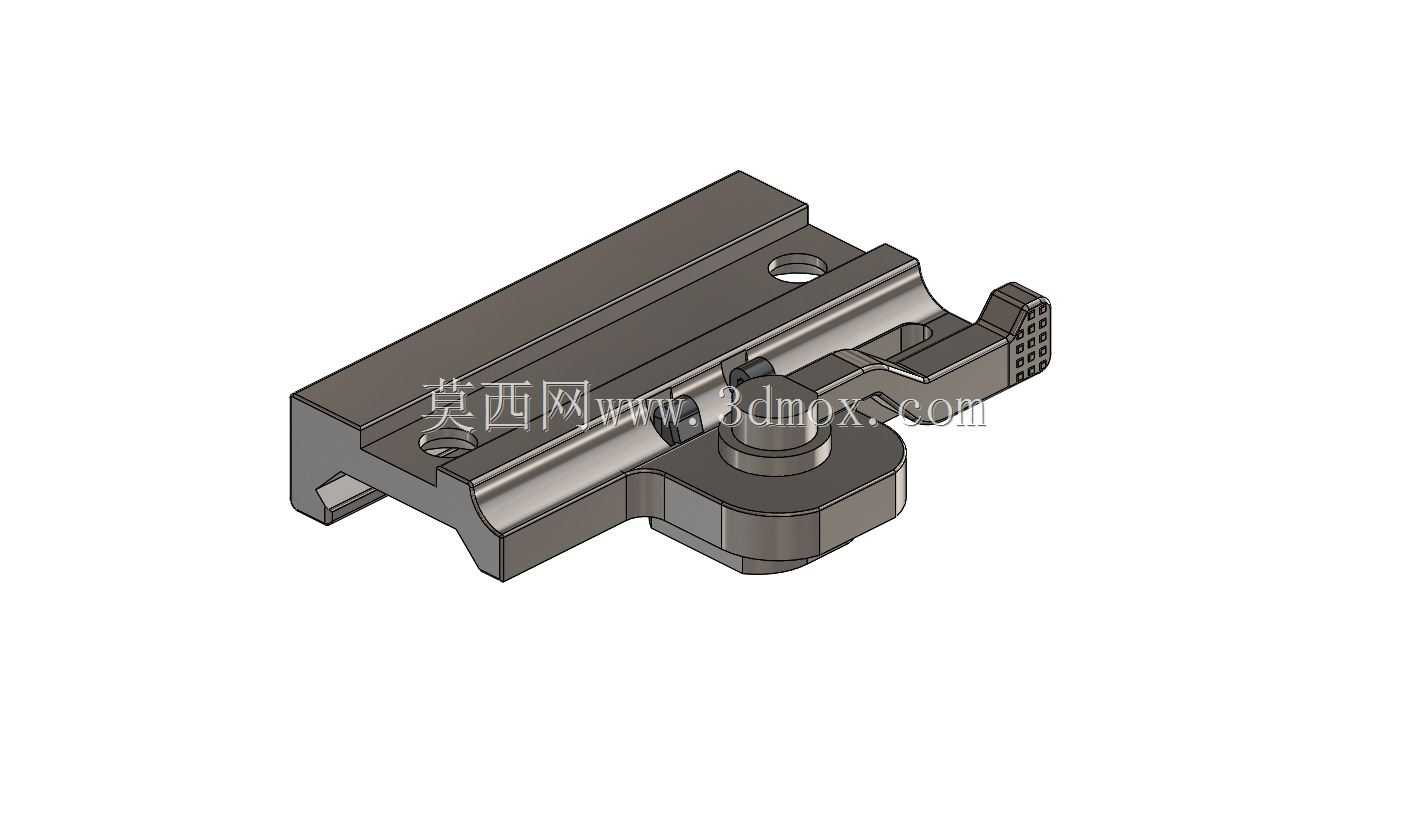

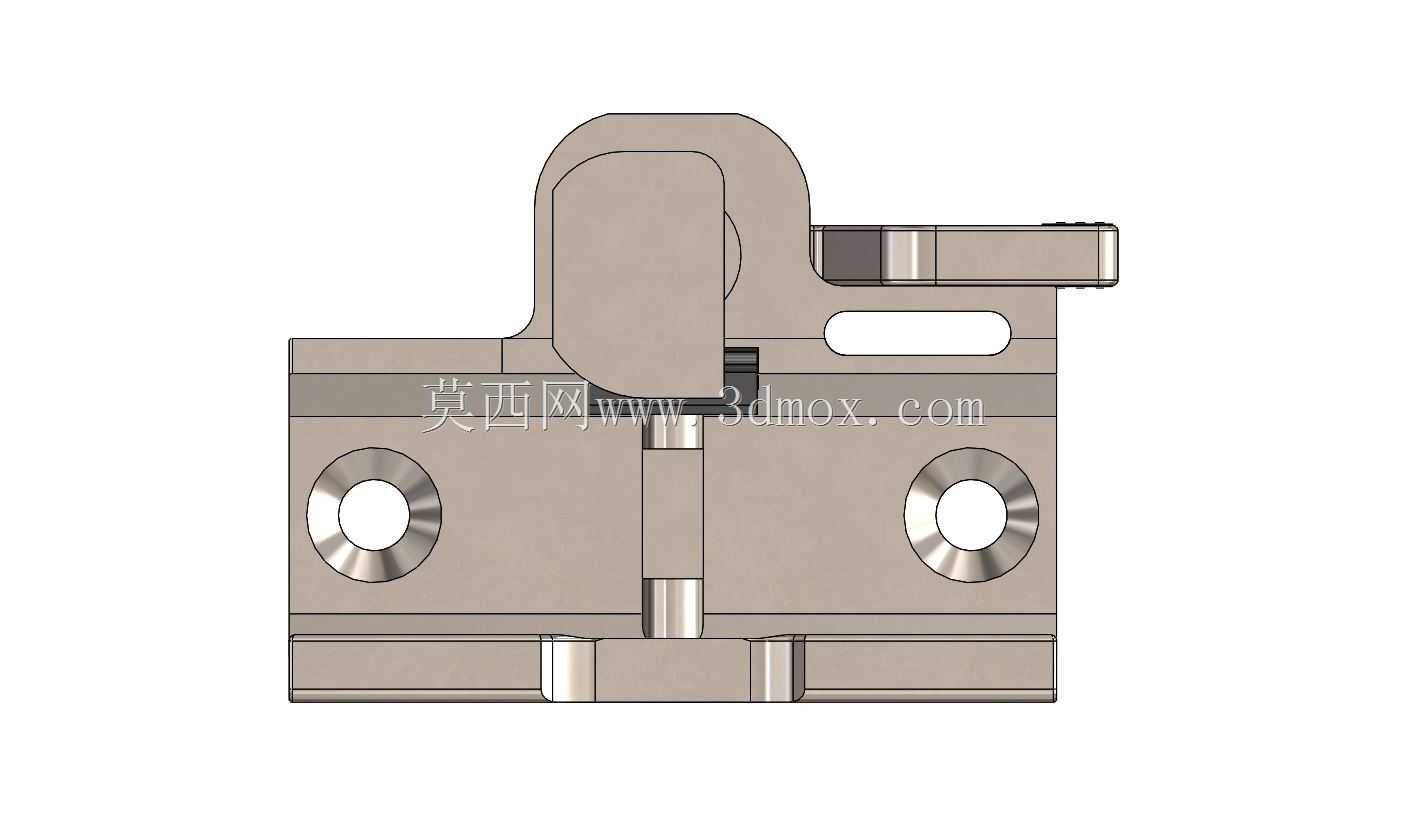

标准皮卡汀尼导轨快拆锁紧卡箍组件

该卡箍组件是适配标准皮卡汀尼导轨的专用锁紧连接部件，主要应用于战术装备、光电瞄具挂载、工业导轨式快装工装等场景，核心作用是实现外接附件在皮卡汀尼导轨上的快速装夹、位置调整与可靠锁紧，无需额外工具即可完成附件的拆装与位置切换，大幅提升附件换装的操作效率。从功能特性来看，组件采用偏心凸轮式锁紧结构，扳动锁紧拨杆即可带动锁止块完成对导轨齿槽的咬合与压紧，闭合状态下可提供足够的锁止力，避免受冲击、振动载荷时出现附件移位、松脱的问题；解锁状态下锁止块抬升脱离导轨齿面，可沿导轨顺畅滑动调整位置，适配不同的安装间距需求。设计过程中，首先严格遵循标准皮卡汀尼导轨的齿形参数、槽宽与间距规范，确保卡箍的锁止齿与导轨齿槽完全契合，不会出现配合卡滞、锁止虚位的问题；其次对锁紧行程做了冗余设计，可兼容不同生产公差的导轨产品，同时在锁止块与导轨的接触面上做了防滑压纹处理，进一步提升锁紧后的静摩擦力，强化连接可靠性；整体采用分体式铰接结构，通过销轴连接固定基座与锁紧拨杆，各活动部件的配合间隙经过优化，既保证扳动操作的顺畅手感，又避免间隙过大导致的锁止旷量。外形尺寸方面，组件整体采用紧凑化布局，安装后突出导轨表面的高度控制在较低范围，不会过多占用挂载空间，也避免与周边其他附件产生干涉；基座两侧设置有同轴的安装通孔，可通过螺钉直接连接待挂载的附件本体，安装孔的孔位间距符合常规小型瞄具、战术附件的通用安装规范，无需额外加工转接板即可直接适配；安装边界上，组件锁止状态下的横向宽度不超出标准导轨的侧边范围，纵向长度覆盖三个完整的导轨齿距，保证锁止时至少有两处齿面同时咬合，受力分布更均匀，不会因单点受力导致导轨齿变形或组件崩裂。在实际使用中，该卡箍可反复进行锁紧解锁操作，铰接部位的耐磨设计可保证数千次操作后仍保持稳定的锁止力度，不会出现锁紧力衰减的问题，同时整体结构无零散小零件，操作时不会出现零件脱落丢失的情况，适合在野外、工业生产现场等复杂环境下使用。
