车载无线剪式升降承载装置

该剪式升降装置主要面向车载配套、狭小空间垂直输送场景设计，可集成在特种作业车辆、车载检修平台、小型电梯配套升降模块中使用，核心作用是在有限安装空间内实现平稳的垂直举升动作，完成作业平台、承载面板的高度调节，适配需要在不同高度完成作业、物料转运的工况，尤其适合对安装空间有严格限制、不便于布置传统液压升降立柱的使用场景。

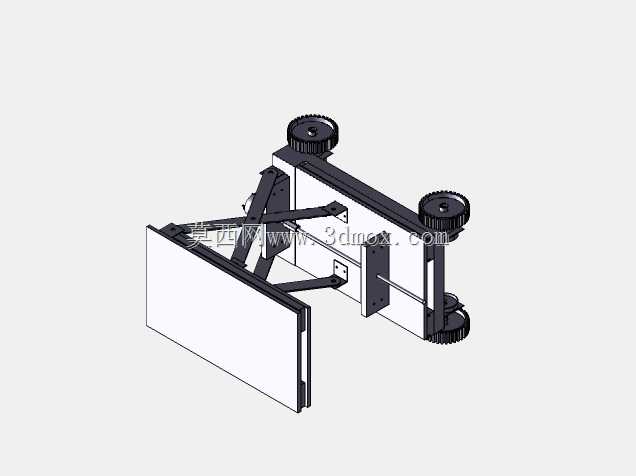

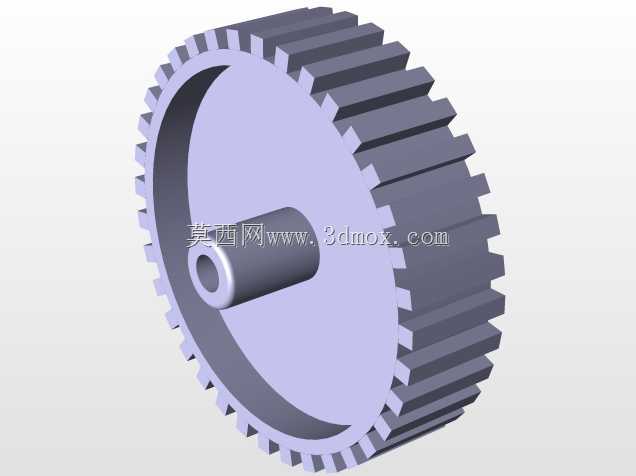

装置采用剪叉铰接结构作为核心承载框架，多组交叉铰接臂通过销轴连接形成稳定的伸缩支撑结构，相比单臂升降结构具备更高的侧向抗倾覆能力，举升过程中承载面板始终保持水平状态，不会出现偏摆倾斜问题。驱动端采用同步带轮传动结构，多组带轮沿装置框架对称布置，通过同步带传递动力实现两侧剪臂的同步伸缩，避免单侧受力导致的卡滞、结构变形问题，无线驱动的设计省去了复杂的布线管路，可适配需要随移动载体灵活布置、没有固定走线条件的使用场景，降低现场安装的布线难度。

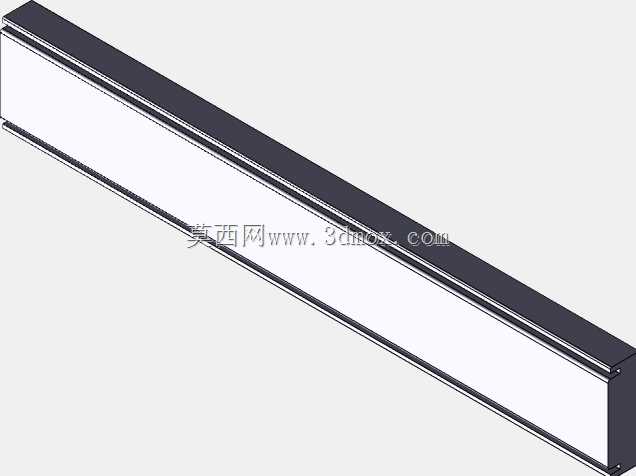

设计过程中优先考虑了安装边界的适配性，整体框架采用矩形型材拼接成型，结构紧凑，收回状态下整体厚度较薄，可嵌入车载底盘、平台夹层内部安装，不会占用过多的外部空间；承载面板采用平板式设计，可根据实际使用需求加装防滑垫、工装固定位，适配不同的承载需求。铰接位置均预留了标准销轴安装位，可根据实际负载等级更换不同直径的铰接销轴，调整整体承载能力，传动带轮位置预留张紧调节间隙，后期维护时可快速调整传动带张紧度，无需整体拆解设备框架。

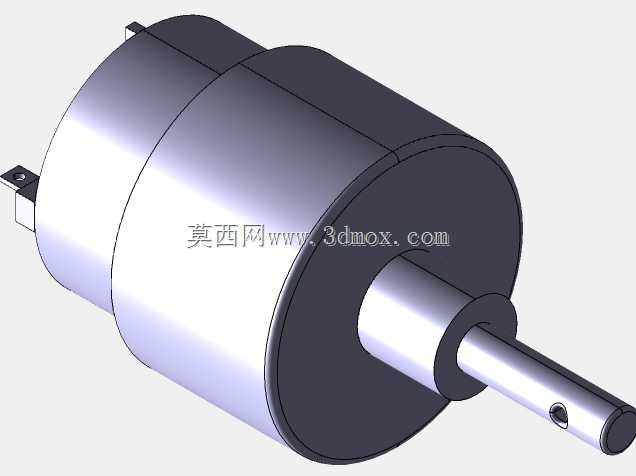

装置的安装基准面为底部框架的安装平面，安装时只需将底部框架与承载基体通过螺栓固定即可完成主体安装，两侧带轮的传动输入端可适配不同规格的驱动电机，用户可根据实际举升速度、负载需求匹配对应功率的驱动单元，无需对主体结构进行二次改造。剪臂的铰接间隙经过优化设计，举升过程中运行平稳无明显晃动，停位精度可满足小型作业平台、车载升降装置的使用要求，对称布置的多组导向轮可沿基体导轨滑动，进一步提升升降过程的稳定性，避免伸出长度过大时出现结构抖动问题。
