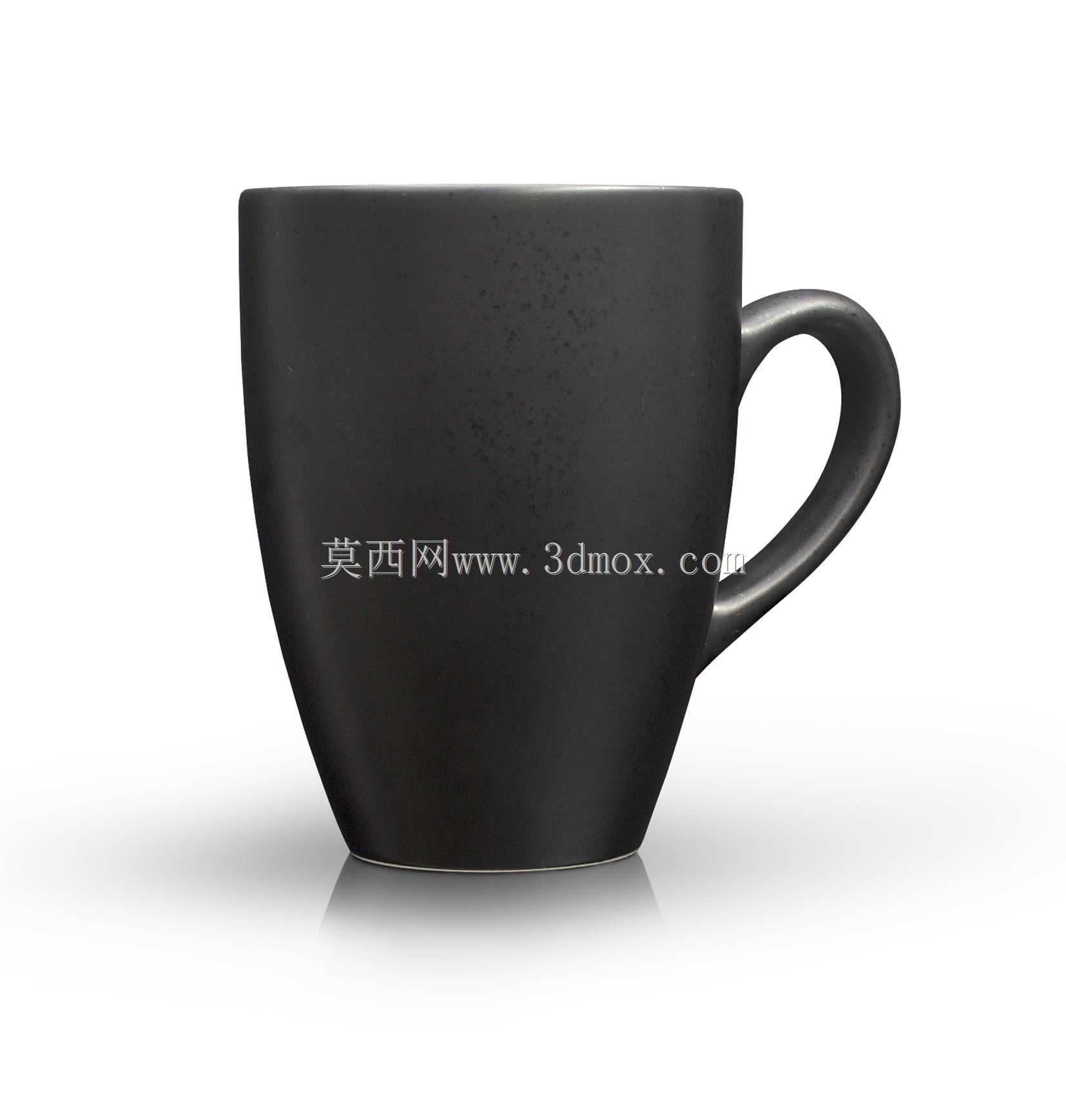

哑光黑带把手日常饮用马克杯三维结构

　　这款带把手的饮用杯结构设计，首先要考虑日常握持的人机工程边界，杯身整体采用上宽下窄的锥度收腰造型，杯口外径控制在85mm左右，杯底外径为62mm，整体高度90mm，这个尺寸区间既可以满足300ml左右的常规盛装容量，也适配多数家用、办公场景的杯垫、杯架放置尺寸，不会出现放置不稳或者占用过多桌面空间的问题。把手部分采用C型开放式结构，与杯身的连接位置做了圆弧过渡处理，把手内侧与杯身外壁预留22mm的握持间隙，成年人四指可以自然穿入握持，不会出现卡手或者握持发力不畅的问题，把手的截面做了椭圆化处理，没有尖锐棱角，长时间握持也不会产生硌手的触感。

　　从实际应用场景来看，这类杯具覆盖日常办公饮水、居家咖啡冲泡、休闲场景茶饮盛装等多个使用场景，设计时需要兼顾盛装高温液体时的隔热表现，杯身壁厚控制在3.5mm，采用均匀壁厚设计，避免壁厚差异导致的成型收缩不均问题，同时这个壁厚可以在盛装85℃以下热饮时，杯体外壁温度保持在可短暂握持的区间，不会出现瞬间烫手的情况。杯口位置做了1.2mm的卷边处理，卷边向外微撇，既可以提升饮用时的唇部贴合感，避免薄边割唇的问题，也可以在倾倒液体时形成稳定的液流导向，不会出现液体沿杯壁下流的挂壁问题。杯底位置设计了3mm宽度的环形支撑脚，支撑脚比杯身底平面高出0.8mm，放置在光滑桌面时可以形成稳定的空气层，既可以避免杯底与桌面直接贴合产生吸附效应，拿起时不会带起桌布或者产生异响，也可以减少杯底与桌面的摩擦面积，降低日常拖动时的磨损概率。

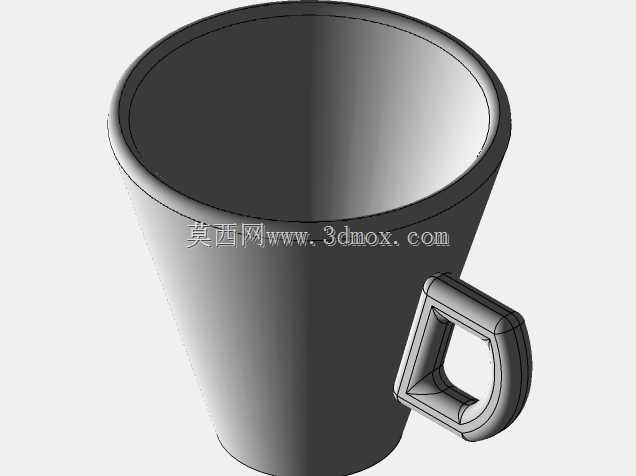

　　结构建模过程中，杯身的曲面过渡采用G2连续曲率处理，杯身与把手的连接位置做了渐变加厚处理，连接区域的壁厚从杯身的3.5mm平滑过渡到把手的4mm，避免应力集中导致的连接处断裂问题，日常使用中即使出现轻微磕碰，连接位置也不会轻易出现开裂。杯体内壁做了整体圆弧过渡，杯底与内壁的交接位置采用R5的圆角处理，没有清洁死角，日常清洗时可以轻松擦拭到所有内壁区域，不会残留茶渍、咖啡渍等污垢。外观表面采用哑光质感处理，没有高亮反光面，日常使用中轻微的划痕、指纹都不会过于明显，降低日常维护的成本。

　　从安装与适配边界来看，这款杯具的整体最大外轮廓尺寸为110mm（含把手宽度）×90mm（高度），可以适配多数车载杯架、桌面杯架的尺寸区间，车载使用时不会因为尺寸过大无法放入杯架，也不会因为尺寸过小在杯架内晃动幅度过大。杯身的锥度设计也支持多个杯子同规格叠放，叠放时插入深度为30mm，叠放后整体高度仅为70mm每只，收纳时可以大幅节省橱柜、置物架的存储空间，叠放位置的接触面也做了微间隙处理，不会出现叠放后卡紧无法拔出的问题。设计时还考虑了日常使用的倾覆稳定性，杯身重心控制在整体高度的三分之一以下，也就是距离杯底30mm的位置，正常放置时即使受到15度以内的倾斜外力，也可以自动回正，不会轻易倾倒洒出内部盛装的液体。
