机加工工位工件定位装夹夹具箱

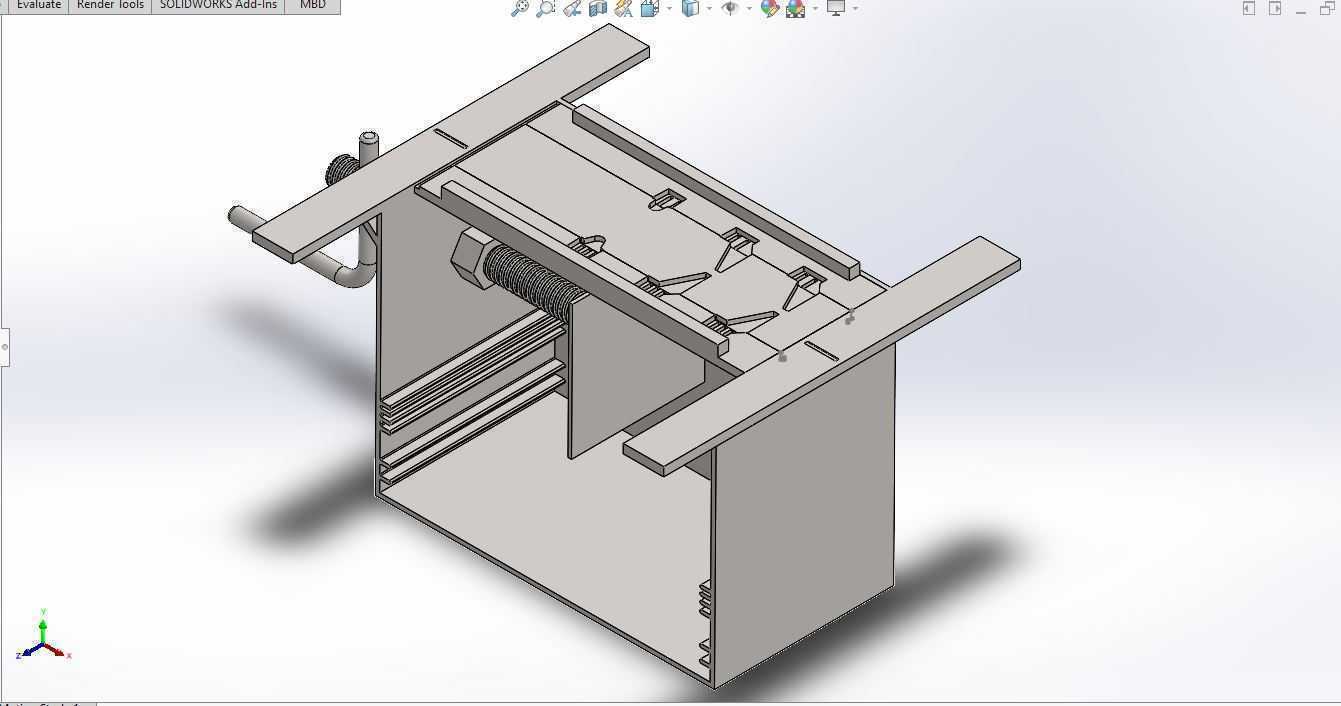

　　在离散制造的机加工、部件装配工位场景中，这类夹具箱是承载工件定位、装夹功能的集成式工位载体，区别于零散的独立夹具元件，它将定位基准、夹紧执行、工件承托、操作避让结构整合在一体化的箱式框架内，适配中小批量多工序流转的生产需求，尤其适合小型结构件的铣削、钻孔、攻丝工序以及部件预装配工位的工件固定，能减少工位上零散夹具的摆放杂乱问题，缩短不同工序切换时的夹具找正时间。从结构设计逻辑来看，整个箱体采用框架式钣金折弯拼焊结构作为基体，底部为封闭的箱型承托空间，可临时存放加工过程中产生的切屑、配套的小型紧固件或者备用夹紧垫块，避免工位杂物散落影响操作；两侧向外延伸的悬臂式支撑导轨，一方面作为夹具箱在工位工作台面上的安装定位边，

　　安装时可直接卡入工作台面的T型槽预设位置，通过侧边的压紧螺栓快速固定，不需要额外做大面积的安装面找平，另一方面延伸的导轨面也可作为工件上下料时的临时承托面，方便操作人员将待加工工件从侧边滑移到装夹位置，减少工件搬抬的对位难度。箱体上部集成的夹紧组件采用螺旋进给式夹紧结构，操作端延伸至箱体外侧的手轮位置，操作人员站在工位正面即可转动手轮带动内部的丝杆进给，推动多组并列布置的压头同步向工件基准面靠拢，压头的位置可根据工件的外形轮廓做横向间距调整，每个压头都带有自适应的浮动压块，接触工件表面时可自动贴合工件的装夹面，避免刚性压头压伤工件表面或者因工件表面存在微小形位公差导致装夹不实。设计过程中重点考虑了操作的人机工程边界，

　　手轮的安装高度距离箱体安装底面约280mm，适配常规站立操作工位的手部操作高度，操作人员不需要过度俯身或者抬臂即可完成夹紧、松开工件的操作；箱体正面预留了足够的刀具避让空间，当夹具箱固定在铣床或者钻床工作台上时，主轴刀具下行加工工件上部特征时，不会与箱体的框架结构发生干涉，同时箱体侧面预留的排屑缺口，可方便加工过程中使用气枪清理切屑时，切屑能顺着缺口滑落到工位的排屑槽内，不会堆积在箱体内部难以清理。从安装边界尺寸来看，整个夹具箱的横向总宽度为420mm，纵向深度为350mm，整体高度为310mm，适配绝大多数中小型立式加工中心、台式钻床的工作台面安装尺寸，安装时不需要对原有工作台做额外改造，

　　底部的四个安装角位预留了M10的螺栓固定孔，孔位间距符合标准工位工作台的T型槽间距规格，可直接配合T型螺栓完成快速固定。在功能特性上，这套夹具箱的定位基准面做了淬火硬化处理，表面硬度达到HRC45-50，长期使用过程中不会因为工件反复装夹摩擦导致基准面磨损，影响装夹定位精度；内部的夹紧丝杆采用梯形螺纹传动，具备自锁特性，当夹紧力达到设定值后，即使加工过程中存在切削振动，夹紧机构也不会自行松脱，不需要额外加装锁紧装置；多压头同步夹紧的设计，可同时对工件的多个装夹点施加均匀的夹紧力，避免单点夹紧导致的工件变形，尤其适合薄壁类小型结构件的装夹加工。在实际生产应用中，这类夹具箱可根据加工工件的类型快速更换对应的定位垫块，不需要改动整体的夹紧框架结构，就能适配不同外形尺寸的同类型工件装夹，相比专用的固定式夹具，具备更好的工位适配性，能降低中小批量生产过程中的夹具制造成本，同时箱式的集成结构也方便在不同工位之间整体转运，当生产任务调整时，可通过叉车或者工位转运车将整个夹具箱整体移动到对应的设备工位，不需要重新拆解组装夹具，缩短产线调整的准备时间。设计时也充分考虑了日常维护的便利性，所有夹紧组件的连接部位都预留了润滑注油孔，定期加注润滑脂即可保证丝杆传动的顺畅，易磨损的压块采用可拆卸式设计，长期使用出现磨损后可单独更换压块，不需要更换整个夹紧组件，降低后期的维护成本。
