双通带法兰Y型流体管路连接件结构

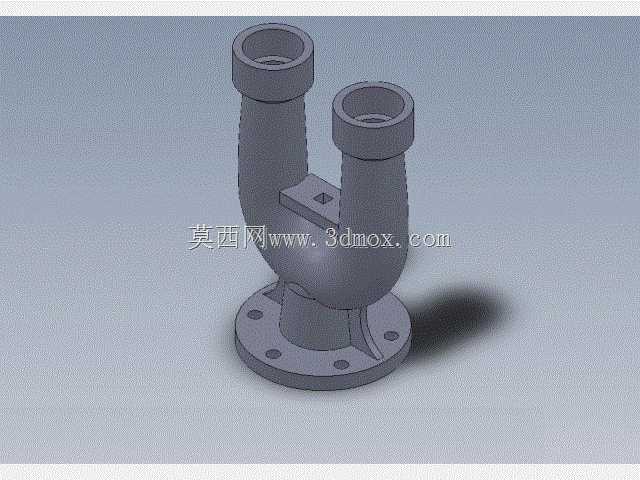

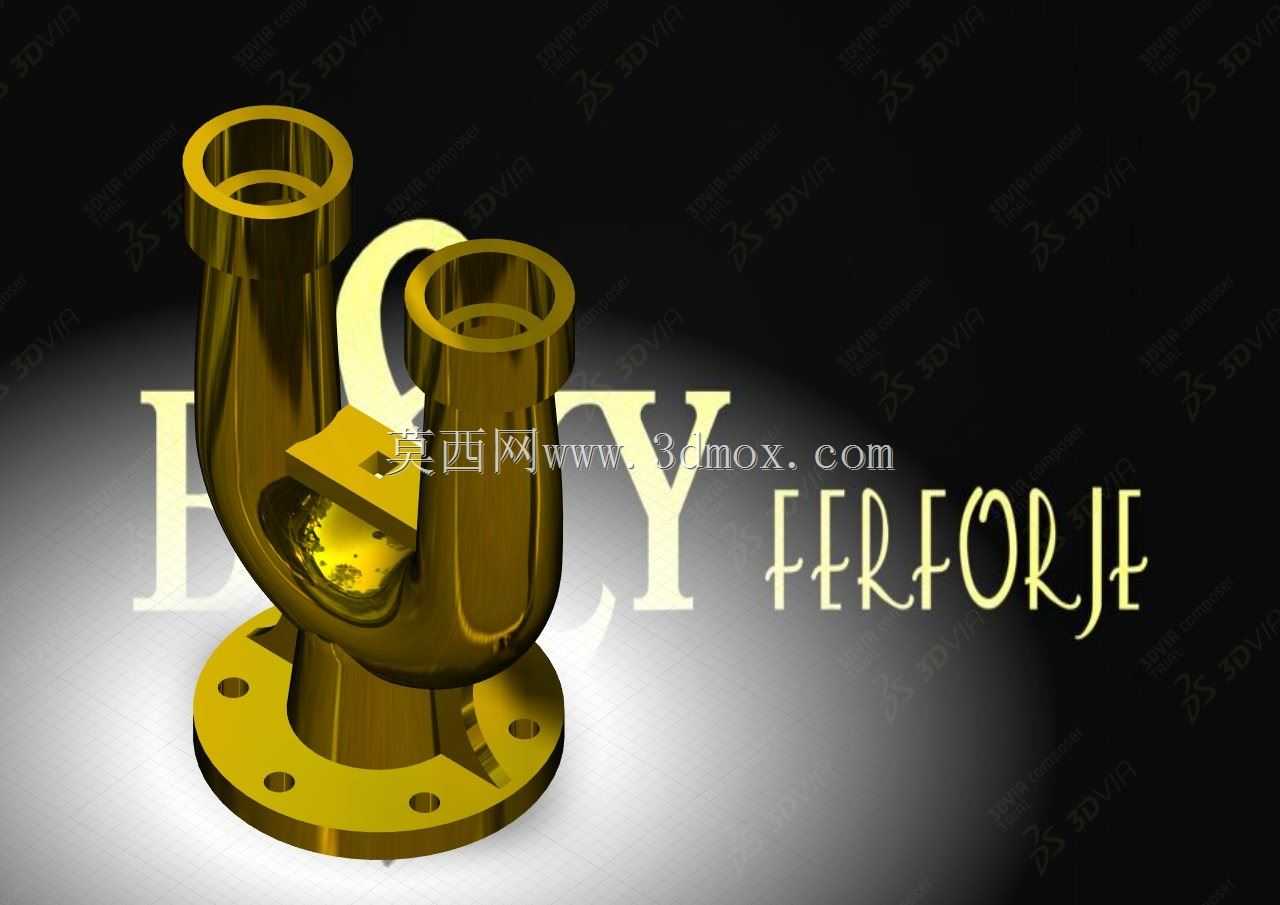

　　这类带法兰底座的Y型双通管路结构，在流体输送系统中承担着介质分流、合流或是转向的核心作用，常见于化工流体输送、市政给排水、暖通循环系统以及小型工业设备的管路排布场景中，相比普通直通过渡接头，它能在有限的安装空间内完成两路介质的汇通或是单路介质的分路输送，减少管路弯折带来的流阻损失，同时法兰式的底座设计能让整个部件直接固定在设备基座或是管廊支架上，避免长管路运行过程中产生的振动拉扯接口，提升管路系统的运行稳定性。从结构设计逻辑来看，底部的圆形法兰盘均匀分布了四个安装螺栓孔，安装时可匹配对应通径的法兰垫片，通过螺栓锁紧实现与下部主管道的密封连接，法兰盘与上部Y型管身的衔接位置做了加厚的三角加强筋结构，

　　这部分的加厚处理是为了抵消管路运行时内部介质压力带来的应力集中，避免管身与法兰衔接位置在长期压力波动下出现开裂渗漏的问题。上部的两个斜向管接口保持对称的Y型分布，两个接口的通径保持一致，管身的弯曲弧度做了平滑的圆弧过渡，没有直角弯折的结构，这种圆弧过渡设计能大幅降低介质在管内流动时的湍流现象，减少介质对管壁的冲刷损耗，同时也能降低管路运行时的流体噪音，两个管接口的端部都做了标准的承插式接口结构，可匹配对应规格的金属管道或是硬质塑胶管路，接口位置的壁厚比管身中段略厚，能承受接口锁紧时的径向挤压力，避免安装时出现接口变形的问题。在Y型管身的交汇位置，特意设计了一个带平面的凸台结构，这个凸台并非冗余设计，实际应用中可在这个位置加工内螺纹，

　　安装测温测压的传感器探头，或是预留排污口、检修口的安装位置，不用额外在管身上焊接开孔，避免现场焊接带来的管路变形或是防腐层破坏问题，同时这个凸台也能作为管路安装时的定位基准，方便安装人员快速调整两个上接口的朝向，匹配现场管路的排布方向。从安装边界来看，底部法兰盘的外径尺寸大于上部管身的最大外接圆直径，安装时需要预留的螺栓操作空间要覆盖法兰盘的整个圆周，两个上接口的中心距经过精准核算，匹配常用的同通径管路排布间距，不会出现安装后管路互相干涉的问题，管身的整体高度控制在常规管路安装的操作空间范围内，不需要额外抬高或是降低管路的安装高度就能直接对接。整个部件的壁厚设计遵循等强度原则，介质流经的内壁做了光滑处理，没有凸起或是凹陷的结构，

　　能减少介质内杂质在管内的淤积，降低管路堵塞的概率，外部的曲面过渡也没有尖锐的棱角，避免安装过程中划伤施工人员，同时也方便后续做防腐涂层或是保温层的包覆处理。在实际选型应用中，这类结构可根据输送介质的不同匹配对应的铸造材质，输送普通清水类介质可采用普通铸铁材质，输送腐蚀性介质可采用不锈钢或是铜质铸造，不同材质的结构尺寸保持一致，可直接替换安装，不用调整现场的管路安装位置。相比采用多个弯头拼接的同功能管路结构，这种一体铸造的Y型连接件的密封点更少，泄漏风险更低，同时整体的结构强度更高，能承受更高的管路压力，在长期运行过程中的维护成本更低，尤其适合在安装空间紧凑、管路振动较大的设备内部管路系统中使用，比如小型换热机组、供水增压设备、化工配料系统的管路排布中，这类一体结构的Y型连接件能大幅简化管路设计，减少现场安装的工作量，同时提升整个管路系统的可靠性。
