带外螺纹段筒形连接螺栓结构设计

　　在液压阀组集成安装、气动管路快接模块、自动化线体定位工装的装配场景里，这类带中空腔体的筒形螺栓是兼顾连接紧固与介质导通、定位导向的核心零件，和普通实心螺栓的受力逻辑完全不同，设计阶段需要同时兼顾螺纹连接的预紧力要求、中空结构的刚度冗余、安装配合的公差匹配，不能直接套用标准外六角螺栓的设计参数。从实际使用场景来看，这类零件常应用在需要穿设信号线、输送低压气体或冷却介质的连接工位，比如注塑模具的冷却回路水嘴连接、检测设备的气检定位销安装、小型液压油缸的油路连接位置，既需要依靠端部外螺纹提供足够的锁紧力，避免设备运行过程中受振动出现松脱泄漏，又要依靠筒身的光滑圆柱段实现配合面的定位，保证相邻两个安装部件的同轴度误差控制在允许范围内，

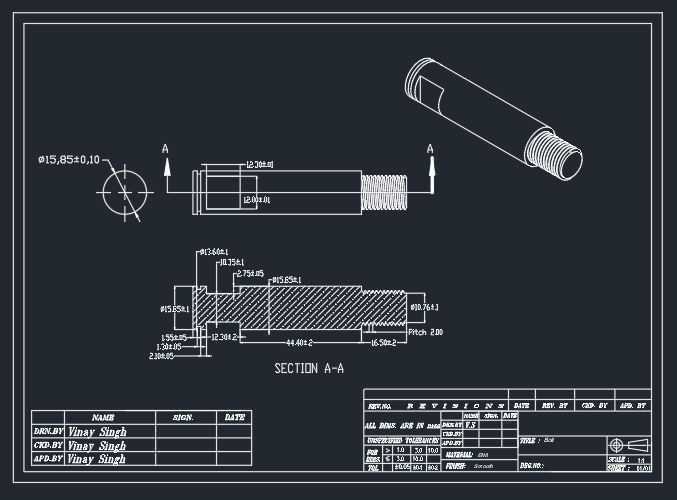

　　避免出现介质泄漏或者定位偏移的问题。从结构设计逻辑来看，该零件整体为长轴类带外螺纹的中空结构，一端为全牙外螺纹段，用于和安装基体的内螺纹孔旋合实现锁紧，螺纹段相邻位置设计有退刀槽结构，避免螺纹加工末端出现乱牙、牙型不完整的问题，同时也能在装配时让相邻配合面完全贴合，消除装配间隙。筒身主体为光滑圆柱面，加工时需要保证圆柱度公差，和安装孔的配合间隙控制在合理范围，既不能间隙过大导致定位偏移，也不能过盈量太大造成装配困难，甚至压裂安装基体的薄壁结构。零件远离螺纹的一端设计有扁位结构，用于装配时使用扳手夹持拧紧，不需要额外设计外六角头，能够缩小安装所需的操作空间，适合布局紧凑的设备内部工位。从尺寸边界来看，筒身外径为15.85mm，

　　公差控制在±0.10mm范围内，能够适配常规16mm规格的安装通孔，螺纹段长度根据实际旋合深度设计，保证旋合长度不小于螺纹公称直径的1.2倍，满足一般工况下的预紧力要求，不会因为螺纹旋合长度不足出现滑牙失效。中空内孔的直径根据导通介质的流量需求设计，同时要校核筒身壁厚的抗扭、抗拉强度，避免拧紧过程中因为扭矩过大导致筒身扭转变形，或者受轴向拉力时出现断裂。零件的剖面结构设计中，不同轴段的台阶位置都设计有过渡圆角，避免应力集中，在长期受交变载荷的工况下，能够有效降低台阶位置出现疲劳裂纹的风险。实际选型应用时，需要根据安装位置的受力情况核算预紧扭矩，因为中空结构的抗扭刚度比同外径的实心螺栓低，不能直接套用实心螺栓的拧紧扭矩参数，

　　否则容易出现筒身扭断、螺纹滑牙的失效问题。同时配合面的表面粗糙度需要控制在合理范围，光滑圆柱段的粗糙度建议控制在Ra1.6以内，既降低装配时的摩擦阻力，也能保证配合位置的密封性能，如果是用于介质输送的场景，还需要在配合台阶位置加装密封垫圈，避免介质从配合间隙泄漏。建模过程中，螺纹段可以采用装饰螺纹线简化建模，也可以根据实际加工需求绘制精确牙型，用于数控加工的刀路生成，退刀槽、扁位、过渡圆角这些细节结构不能省略，否则生成的工程图会缺失加工基准，导致生产出来的零件无法满足装配要求。这类零件的材料常选用304不锈钢或者中碳钢调质处理，根据使用场景的防腐要求、强度要求选择，普通工况下中碳钢镀锌处理即可满足成本和性能需求，有腐蚀介质的场景则选用不锈钢材料，不需要额外做表面处理。
