液位检测用塑料浮子组件结构设计

　　在液位测控类设备的结构设计中，浮子类组件是直接决定检测精度与运行可靠性的核心接触式部件，这类塑料浮子组件常被应用在小型储液罐、净水设备、化工加药装置、小型液压站的油箱液位监测环节，依靠浮力随液位升降触发内部磁控元件，输出液位位置信号，实现液位上下限报警、补液泵启停控制等功能，相比金属材质浮子，塑料材质的浮子组件耐弱腐蚀性能更好，自重更轻，对低液位变化的响应灵敏度更高，同时注塑成型的加工方式更适合批量生产，能有效控制零部件制造成本。

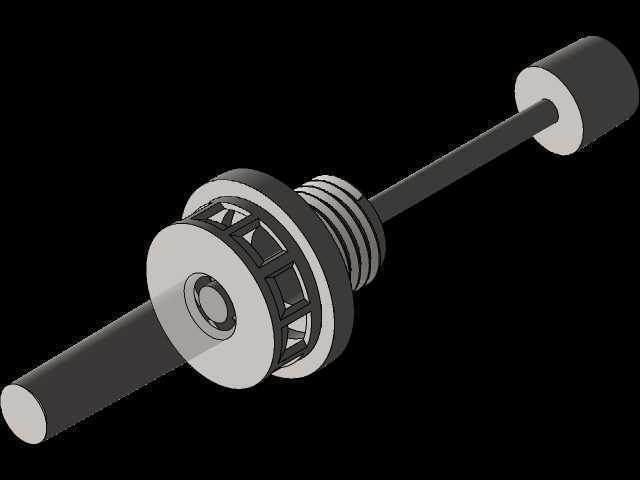

　　从结构设计逻辑来看，这款浮子组件采用分体式装配结构，一端为带外螺纹的安装固定段，可直接拧入储液容器侧壁的预设内螺纹安装孔，无需额外设计安装支架，减少装配环节的零件数量；中间段为导向杆结构，为浮子的上下滑动提供运动导向，避免浮子在液位波动时出现横向偏移导致的信号触发失效；另一端为限位结构，防止浮子在液位过高时从导向杆末端脱出。设计过程中需要重点考量浮子的浮力裕度，要保证浮子在被测液体中能完全浮起，同时克服内部磁钢的自重与滑动副的摩擦阻力，避免出现浮子卡滞、液位信号滞后的问题。

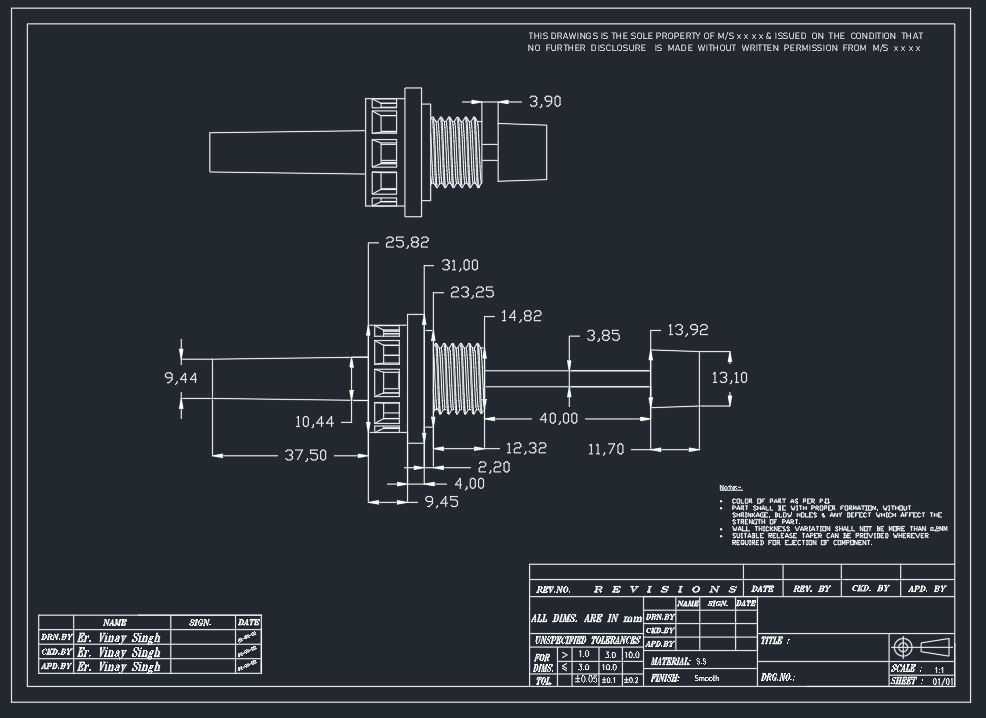

　　从工程图标注的尺寸边界来看，组件整体安装段的螺纹长度为3.90mm，适配壁厚在3-4mm区间的容器侧壁安装，导向杆部分总长度为40.00mm，对应可检测的液位行程范围约为35mm左右，能够覆盖多数小型储液容器的液位监测行程需求；安装段根部的法兰直径为25.82mm，安装时可在法兰与容器壁之间加装密封垫片，实现安装位置的静密封，防止容器内液体从安装孔处渗漏。浮子本体的滑动段直径为13.92mm，与导向杆之间预留0.2-0.3mm的滑动间隙，既保证浮子滑动顺畅，又不会因间隙过大出现晃动偏斜；导向杆上不同位置的环形槽结构，用于安装卡簧来调整液位触发点的位置，可根据实际项目的液位控制需求，灵活调整上下限触发的位置，无需重新开模修改主体结构。

　　在实际选型应用中，需要根据被测液体的密度调整浮子的内部空腔体积，这款塑料浮子的空腔设计适配密度不小于0.8g/cm³的液体，若用于密度更低的油类介质，需要适当加大浮子的外径来提升浮力，避免浮子无法正常浮起。组件的滑动配合面在注塑成型后需要做飞边修剪处理，保证配合面的粗糙度达到Ra1.6以下，减少滑动过程中的摩擦阻力，同时塑料材质选用添加了耐水解助剂的PP材质，可长期在温水、弱酸碱溶液环境下使用，不会出现材质溶胀、开裂的问题。安装时需要注意组件的安装方向，保证导向杆处于垂直状态，倾斜角度不能超过5度，否则会增大浮子滑动的摩擦阻力，导致信号触发不准；螺纹安装段的拧紧力矩需要控制在1.5-2N·m之间，避免力矩过大导致塑料螺纹滑牙或者法兰部分开裂。

　　这类浮子组件的结构设计看似简单，但细节尺寸的把控直接影响实际使用效果，比如导向杆末端的13.10mm长度段，是用于安装末端限位卡簧的位置，卡簧槽的深度设计为0.5mm，既保证卡簧安装后不会轻易脱落，又不会因为槽深过大削弱导向杆的结构强度；浮子内部的磁钢安装槽尺寸为14.82mm，与环形磁钢采用过盈配合装配，过盈量控制在0.1mm左右，装配后通过超声波焊接封边，防止液体渗入浮子内部导致浮力下降。在三维建模过程中，需要重点验证浮子在全行程滑动过程中与导向杆、安装段、限位结构之间不存在干涉，同时模拟不同液位角度下浮子的倾斜状态，确认磁钢与外部感应开关的触发距离始终处于有效范围内，避免出现信号漏触发的问题。
