包装生产线用热封合工装结构设计

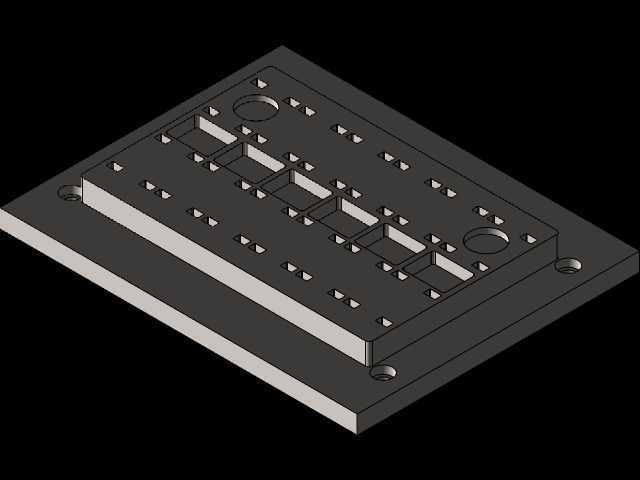

　　在软包装生产、食品封装、日化用品袋装生产线的末端封合工位，热封模是直接决定封装密封性、封边外观一致性的核心执行部件，这套结构的设计合理性，会直接影响连续生产时的封合良品率，以及不同厚度包装材料的适配能力。从结构组成来看，这套热封模采用分体式模块化设计，主体分为安装基座、热封工作面、定位销孔组三个核心部分，安装基座上预留的标准安装孔位，可直接适配市面多数立式、卧式包装机的热封工位滑台，不需要额外做转接板加工，能大幅缩短现场换型调试的周期。热封工作面的齿形与平面度公差控制在0.02mm以内，封合时可以保证包装材料受热受压均匀，不会出现局部过融烫穿、或者压力不足导致的封边虚封问题，针对不同厚度的PE、PP复合膜，

　　工作面的纹理设计还能在封合后形成均匀的压合纹路，既提升封边的拉扯强度，也能让成品封边外观更规整。设计过程中优先考虑了热传导的均匀性，热封模本体采用导热性优异的合金钢材加工，内部预留的加热棒安装孔与测温探头安装位，采用对称式布局，能保证整个封合工作面的温度差控制在±3℃以内，避免连续生产时工作面两端温度偏差导致的封合质量波动。从安装边界尺寸来看，这套热封模的整体安装基准面平面度要求较高，背面的定位槽可与设备滑台的定位凸台直接配合，安装时不需要反复调整平行度，锁紧固定螺栓后即可保证上下模的合模精度，合模时的导向依靠侧面的定位销与销孔配合，导向间隙控制在0.01mm以内，高速往复合模时不会出现错位偏移，能有效避免封边错位、

　　封合宽度不一致的问题。细节结构上，热封工作面的边缘做了R0.5的圆角过渡，不会在合模时切割包装膜，减少生产过程中包装材料被扯破的异常情况；基座部分的减重槽设计，在保证整体结构刚性的前提下降低了模体自重，能减少设备滑台往复运动的惯性负载，延长滑台驱动部件的使用寿命。在实际生产线应用中，这类热封模可适配袋装食品、医药颗粒袋、日化小样袋等多种产品的封装工序，针对不同的封合宽度需求，只需要更换对应工作面规格的模体即可，不需要改动设备的其他安装结构，通用性较强。结构设计时还考虑了日常维护的便捷性，加热棒与测温探头的安装位都做了防呆设计，更换配件时不会出现装反、插错的问题，模体表面做了特殊的防粘处理，

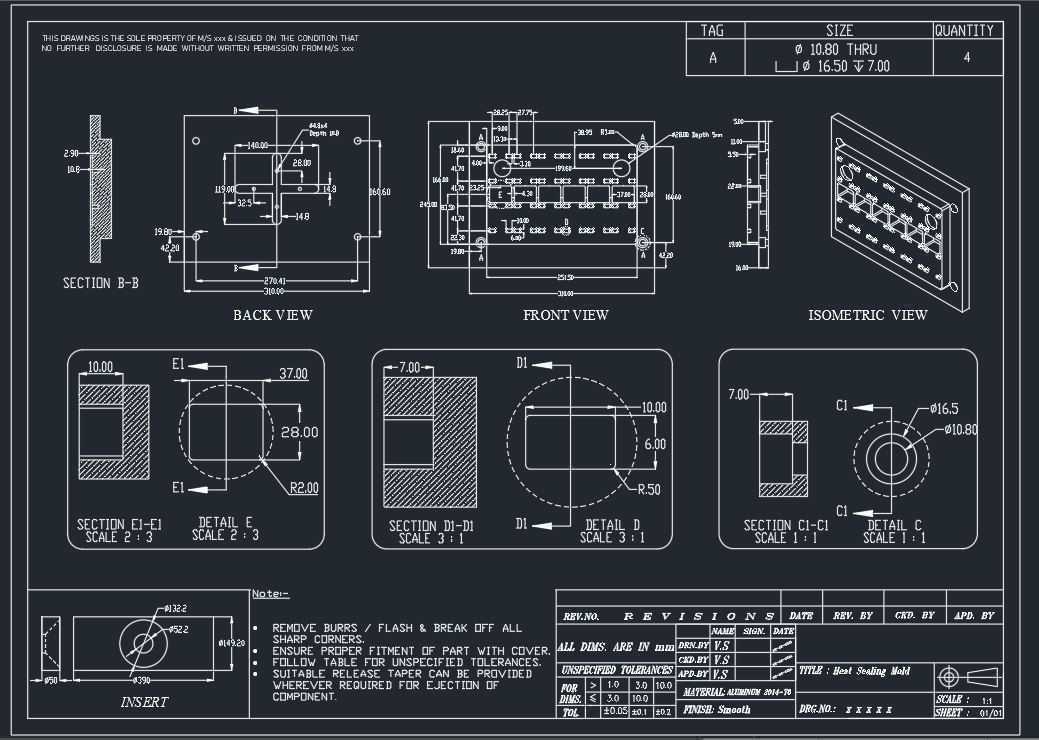

　　连续生产时不会出现熔融的包装材料粘在模面上的情况，减少了生产过程中清理模面的停机时间。从视图表达的结构细节来看，各个剖视位置清晰展示了模体的壁厚分布，在加热孔周边的壁厚做了均匀化处理，避免热应力集中导致模体长期高温工作后出现变形，各个安装孔的沉头深度都做了统一规范，锁紧螺栓安装后不会突出安装基准面，保证模体安装后与滑台完全贴合，热传导效率更高。
