直列四缸发动机缸体稳态热性能分析模型

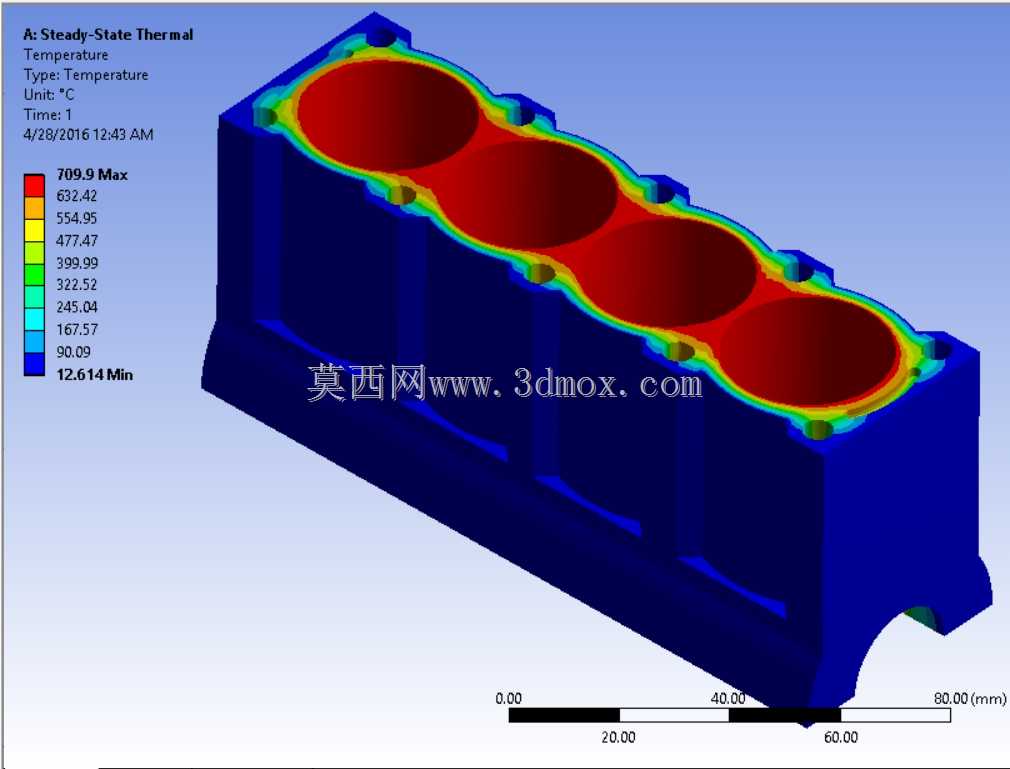

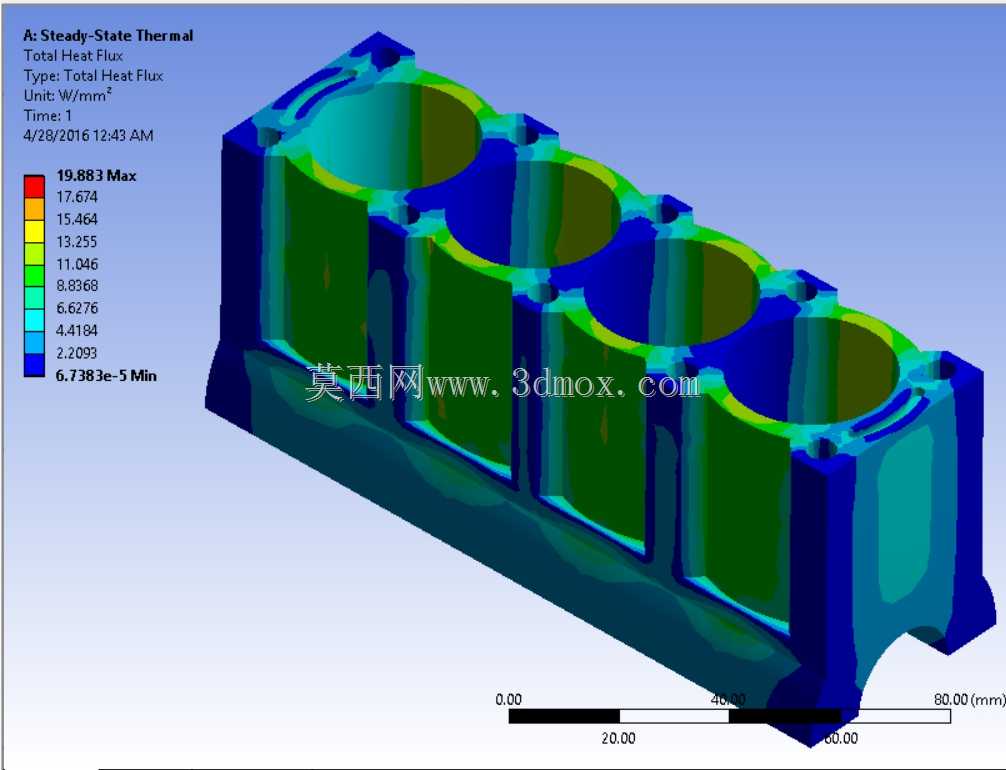

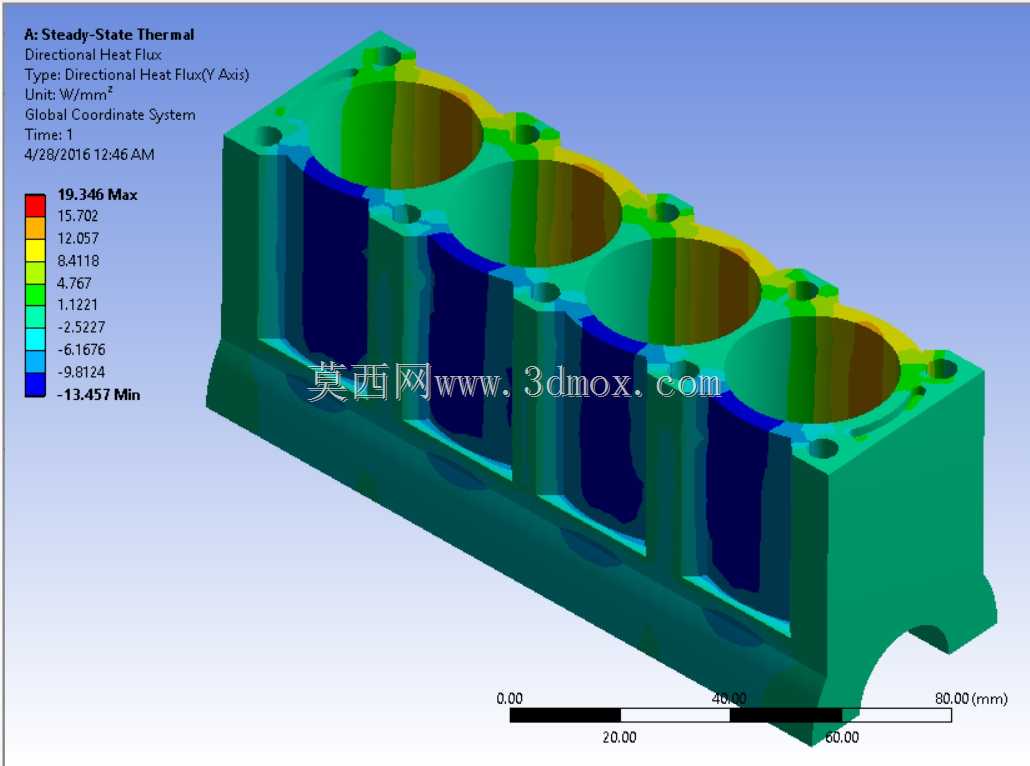

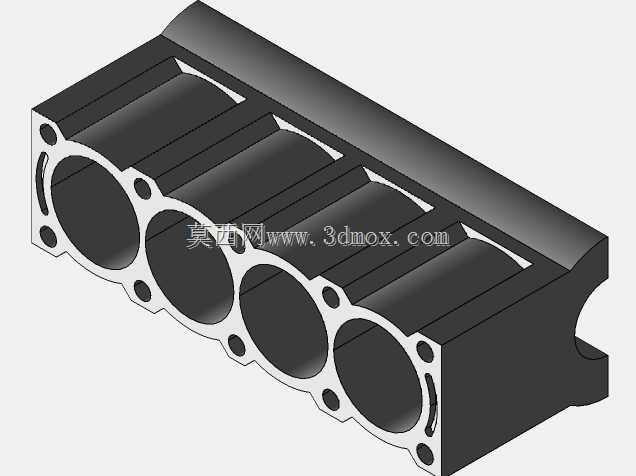

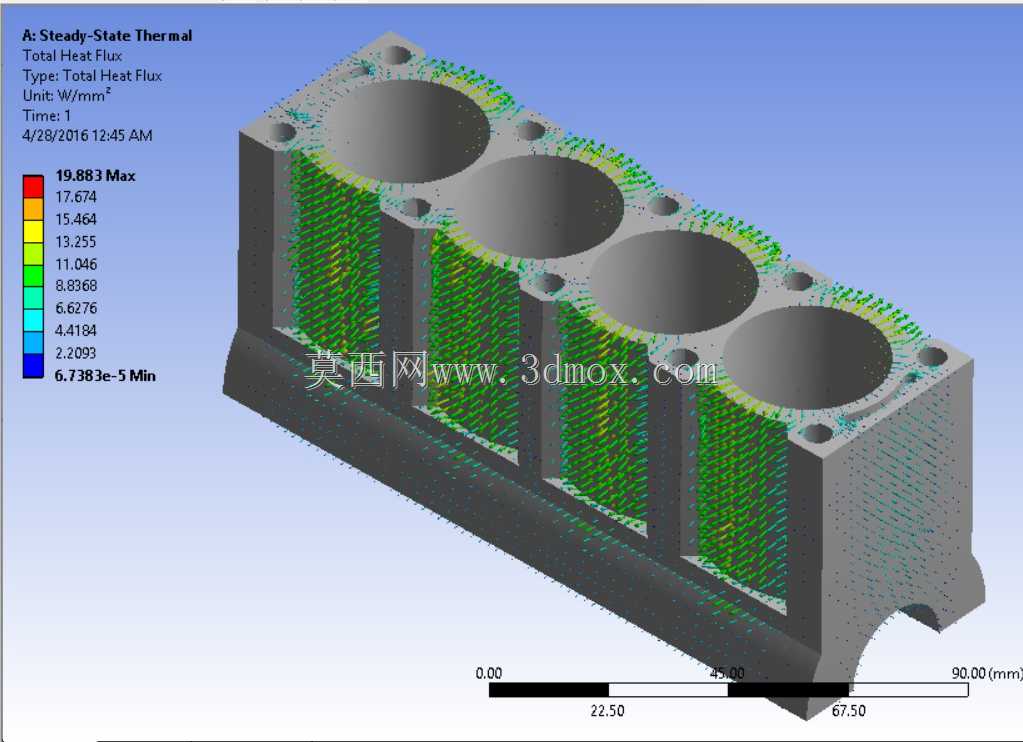

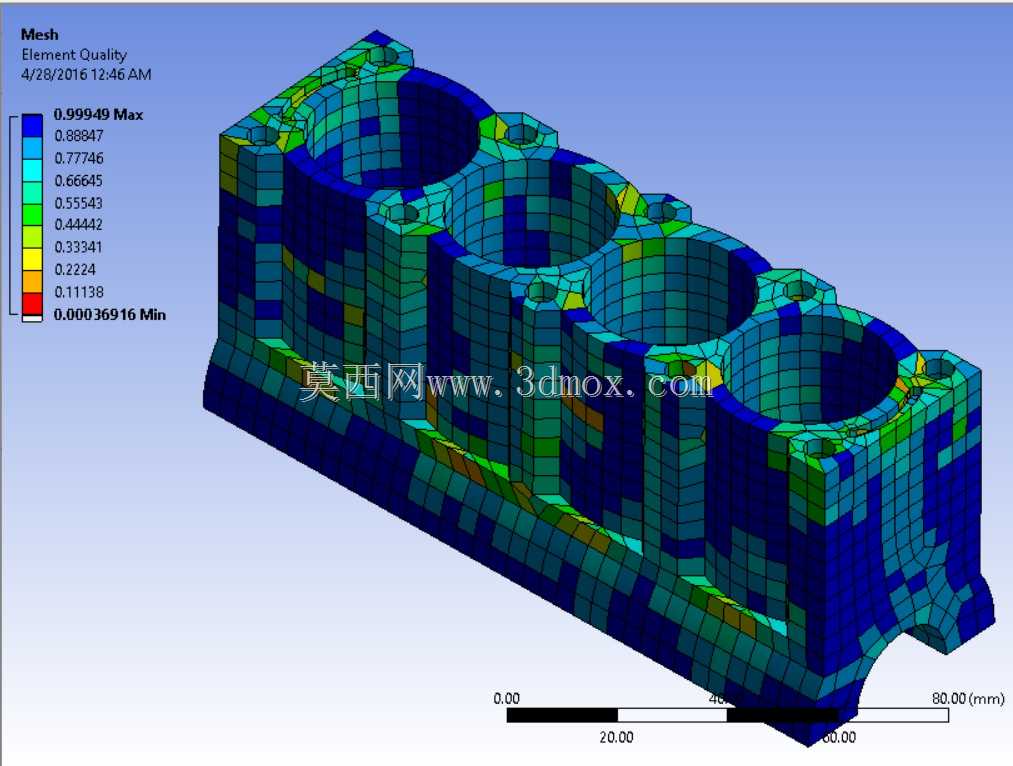

该模型聚焦直列四缸内燃机核心基体部件的热分布特性研究，面向内燃机研发、性能优化与可靠性验证场景搭建，可直接服务于动力总成前期开发阶段的热负荷评估工作，为缸体冷却系统设计、材料选型、结构强度校核提供精准的热边界数据支撑。作为内燃机的核心承载基体，缸体需要同时容纳活塞往复运动、集成冷却水道与润滑油道，承受燃烧过程产生的高温高压冲击，其热分布均匀性直接决定整机运行可靠性、使用寿命与排放表现，不合理的热集中会导致缸体变形、缸套失圆、密封失效等一系列故障，因此热性能分析是动力开发环节不可或缺的核心步骤。模型完整还原了直列四缸缸体的主体结构特征，包含四个同轴排列的气缸腔室、外部加强筋结构、底部支撑安装位，整体结构紧凑，气缸沿长度方向等距排布，外部壁厚根据受力与散热需求做差异化设计，高温区域对应加厚结构承载热应力，散热区域优化壁厚提升热交换效率。从热分析结果可以直观看到，缸体最高温度集中在气缸内壁上部区域，也就是燃烧做功的核心接触区，温度从缸腔向外围逐步递减，相邻气缸之间的鼻梁区存在明显的热过渡带，外围结构与安装支撑位温度处于较低区间，温度梯度分布完全符合内燃机实际运行的热传导规律。设计过程中围绕缸体实际运行的热边界条件开展仿真，充分考虑燃烧过程的热输入、冷却介质的热交换、金属材料的热传导特性，还原真实工况下的热流传递路径，识别热应力集中的风险区域，为后续优化冷却水道走向、调整局部壁厚、匹配密封件耐温等级提供量化依据。模型的尺寸边界完全参照量产小排量直列四缸缸体的通用规格设计，长度方向覆盖四个气缸排布与两端安装余量，宽度方向预留冷却水道与侧壁加强结构空间，高度方向满足曲轴安装、缸盖连接的装配需求，所有安装边界的位置与尺寸符合主流动力总成的装配规范，可直接用于整机热管理匹配分析，也可作为结构优化、疲劳分析的基础模型使用，帮助研发人员快速评估不同设计方案的热性能表现，缩短前期开发的验证周期，降低物理样机测试的成本投入。
