发动机缸盖气密性检测专用设备结构设计

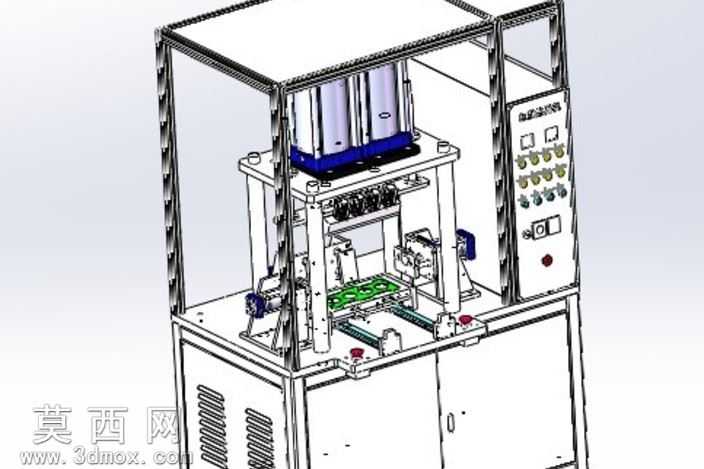

本三维模型为发动机缸盖气体检测专用设备，整体采用立式框架式结构设计，建模过程中严格遵循工业检测设备的实际功能逻辑，对各功能模块进行了精细化的参数化建模。设备主体框架采用工业铝型材搭配钣金封板搭建，底部设置带柜门的柜体结构，用于容纳气动控制元件、电气控制回路等内部组件，柜体侧面开设散热格栅，保障内部元器件运行时的通风散热需求。上部检测工位设置双立柱导向的压装机构，搭载竖直布置的压紧气缸，压头部位设计有与发动机缸盖轮廓匹配的仿形压块，配合蓝色缓冲垫实现下压过程的压力缓冲，避免刚性接触损伤缸盖工件表面。检测工位中部设置工件定位载台，载台表面开设与缸盖安装孔位对应的定位销孔，搭配绿色防滑垫实现待检测缸盖的精准定位，载台两侧设置气动夹紧组件，可在检测过程中对工件进行侧向锁紧固定，防止检测过程中工件移位影响密封效果。设备右侧集成立式控制操作面板，面板上排布有电源开关、功能选择旋钮、压力调节按钮、状态指示灯以及急停按钮，所有操控元件的排布符合人体工程学设计，便于操作人员快速完成参数设置与设备操控。设备的密封结构采用专用密封圈设计，在压合状态下可与缸盖表面形成密闭检测腔，配合外接气源可实现缸盖气道、水道的气密性检测，建模过程中对密封圈的安装槽位、密封配合间隙都做了精准还原，确保模型结构符合实际密封工艺要求。整体模型的材质渲染贴合工业设备真实质感，铝型材框架做金属哑光处理，钣金柜体采用冷轧板喷塑质感，操作面板按钮做分色处理区分功能属性，气缸、导轨等标准件还原了对应工业元件的外观细节，输送轨道、操作按钮、急停开关等细节结构均完整呈现，完整还原了该检测设备从机架搭建、执行机构布置到操控系统集成的全结构设计，可用于设备方案展示、结构优化以及相关检测工艺的模拟验证。
