可伸缩犁爪轮式传动作业机构设计

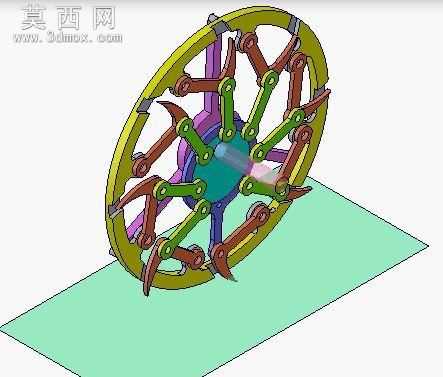

本作品采用三维参数化建模方式完成犁爪伸缩机构的全结构设计，建模过程中严格遵循机械传动的运动学约束，对每一处连杆铰接点、轮体安装位、犁爪固定端都做了精准的尺寸约束与装配干涉校验，确保各部件在运动行程内无卡滞、无碰撞。模型渲染阶段采用了分层材质赋值方案：外侧轮缘采用哑光黄绿色工程塑料材质，还原轻量化轮体的视觉质感；中间传动连杆组分别赋予棕红色金属漆与亮绿色硬质合金材质，区分不同传动层级的部件功能；中心轮毂采用紫蓝色金属材质搭配中心半透明青蓝色防护端盖，直观呈现动力输入区域的结构位置；底部承载平面采用淡绿色哑光磨砂材质，模拟机构安装调试的工作台面，通过柔和的环境光影打亮整体结构，清晰展现各部件的连接关系与层级分布。结构设计上采用了圆周均布的多组连杆伸缩方案，以中心轮毂为动力输入核心，通过辐射状排布的多组铰接连杆同步驱动周向分布的犁爪部件，当轮体转动时，连杆组随中心轮毂的相对转动带动犁爪沿轮体径向完成伸出与收回动作，可适配不同作业深度的工况需求，同时周向对称的结构布局保证了机构运转时的动平衡，降低运转过程中的振动与冲击。设计思路围绕农用耕作部件的作业需求展开，将传统固定犁爪的作业形式优化为可动态伸缩的轮式结构，通过连杆机构的运动轨迹设计，让犁爪在接触作业面时伸出完成耕作动作，离开作业面时收回减少行进阻力，整体结构紧凑，传动路径简洁，所有铰接位置均预留了标准销轴的安装空间，可直接用于后续的工程样机制作与运动仿真验证，建模过程中对所有配合面都做了公差适配的结构预留，保证后续加工装配的可行性。
