工业加工用定位夹紧工装夹具

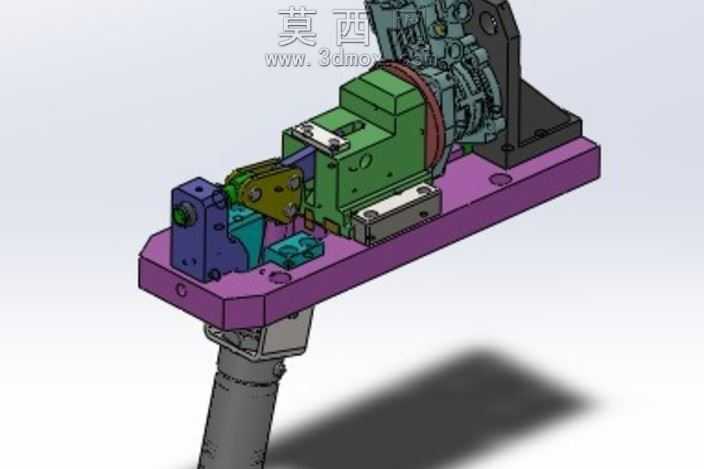

该工装夹具采用三维参数化建模完成整体设计，建模过程中严格遵循机械加工工装的设计规范，对各功能模块进行独立建模后完成总装配，确保各部件之间的装配公差符合实际生产加工要求。模型渲染阶段采用工业级写实材质方案，底座部分赋予阳极氧化紫色金属材质，表面呈现细腻的磨砂金属质感，清晰还原硬质铝合金加工后的表面肌理；各功能块分别赋予不同的金属材质，绿色的定位座采用喷漆钢材材质，蓝色的夹紧块采用调质钢材质，黑色的支撑座采用发黑处理钢材材质，传动连接部件赋予黄铜材质，不同材质的区分让整个夹具的结构层次清晰可辨。结构设计上，夹具采用卧式安装布局，底部为一体化加工的安装底板，预留多组定位安装孔位，可直接固定在加工工作台或变位机上；中部集成了定位支撑组件、夹紧执行组件与角度调节组件，可实现对工件的快速定位与可靠夹紧，尾部的连接轴可适配外部旋转驱动机构，带动夹具整体完成角度翻转，适配多面加工的工序需求。设计思路围绕加工过程中的工件定位精度与装夹效率展开，通过模块化的结构设计，让各功能部件可根据不同工件的装夹需求进行快速更换，夹紧机构采用省力的杠杆传动结构，操作人员可快速完成工件的装夹与拆卸，大幅降低装夹辅助时间；整体结构刚性经过仿真校验，可承受加工过程中的切削载荷，避免装夹变形影响工件加工精度，各活动部件的运动行程经过合理规划，避免运动干涉，同时预留足够的操作空间，方便工件上下料操作。
