五缸星型航空活塞动力装置结构

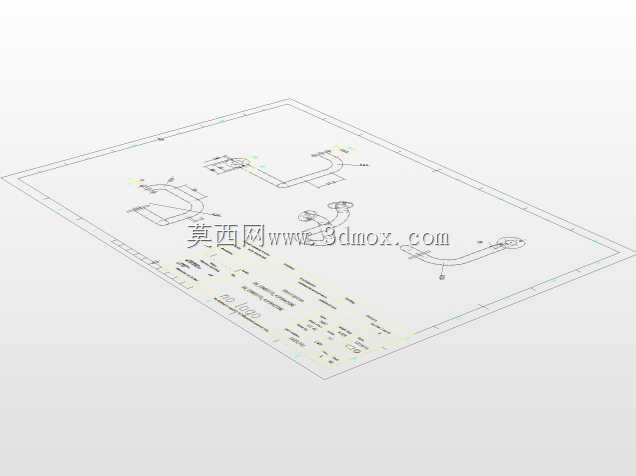

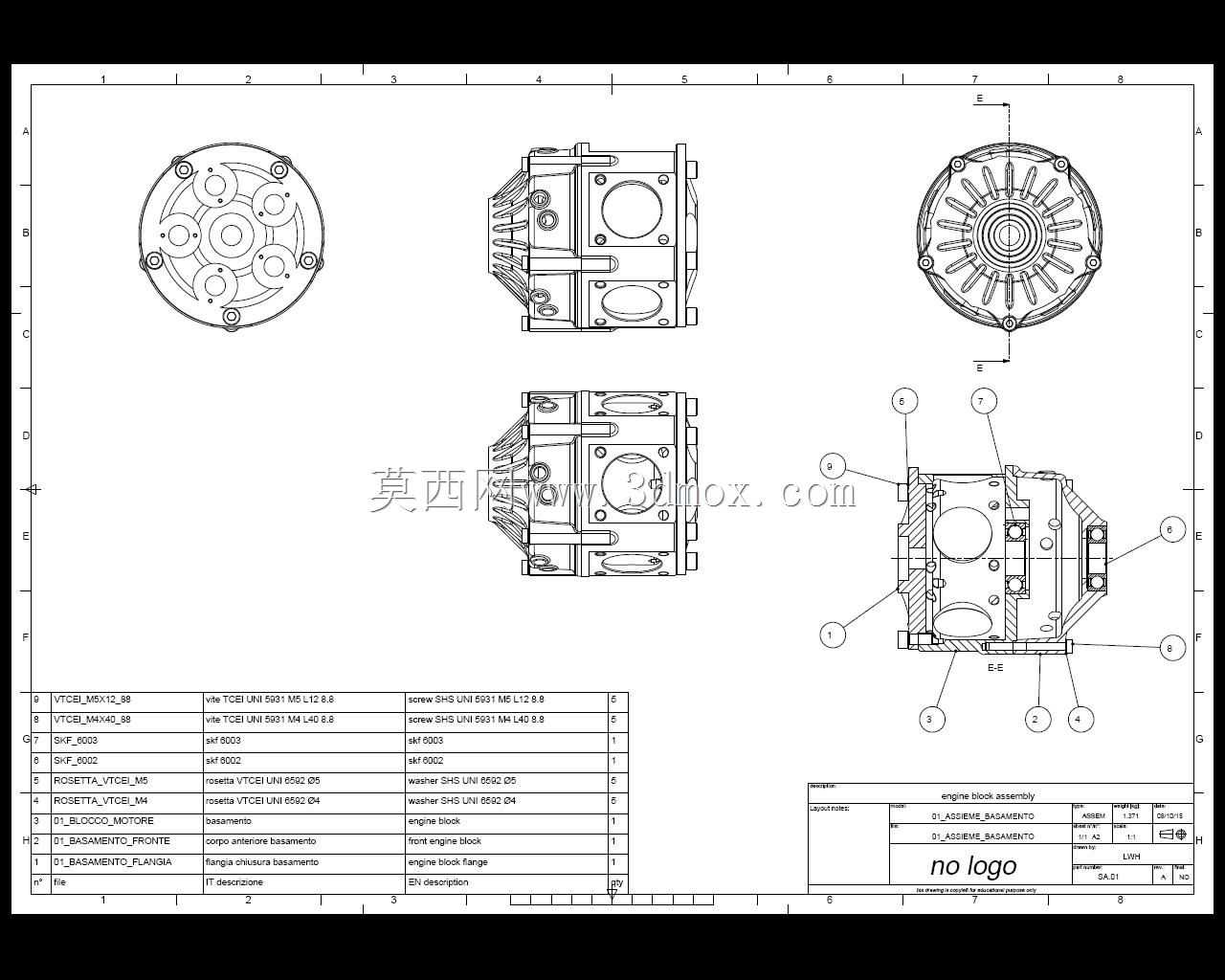

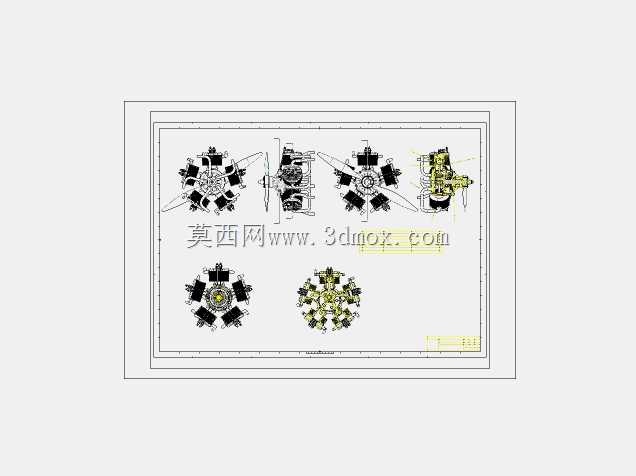

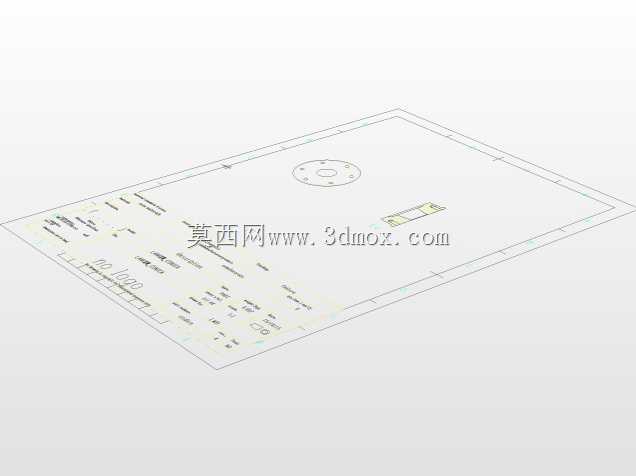

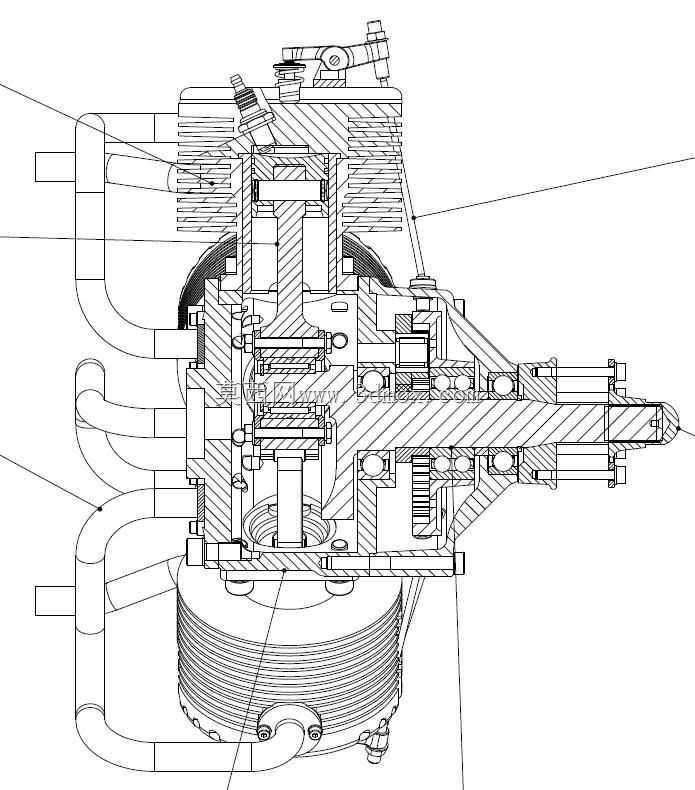

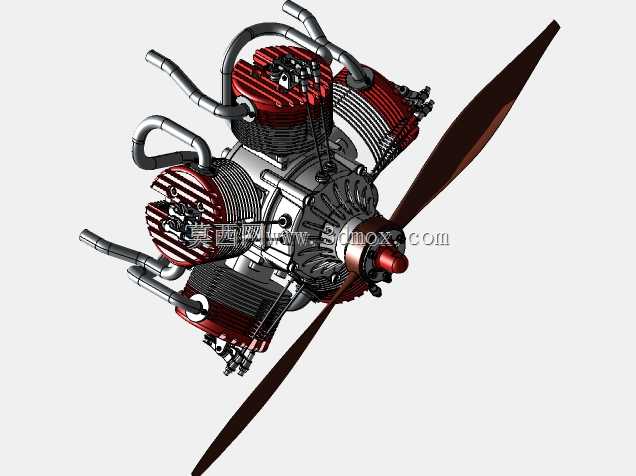

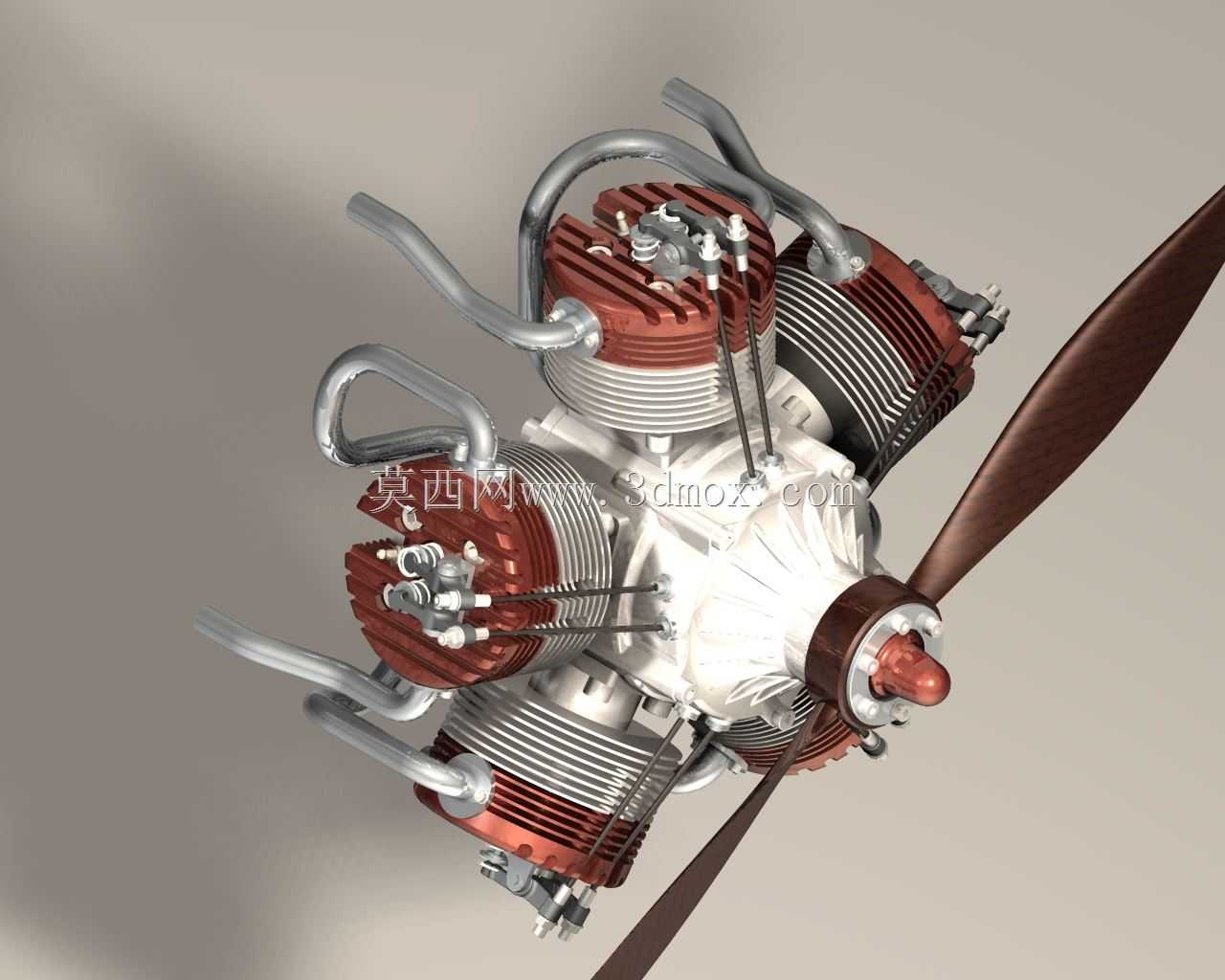

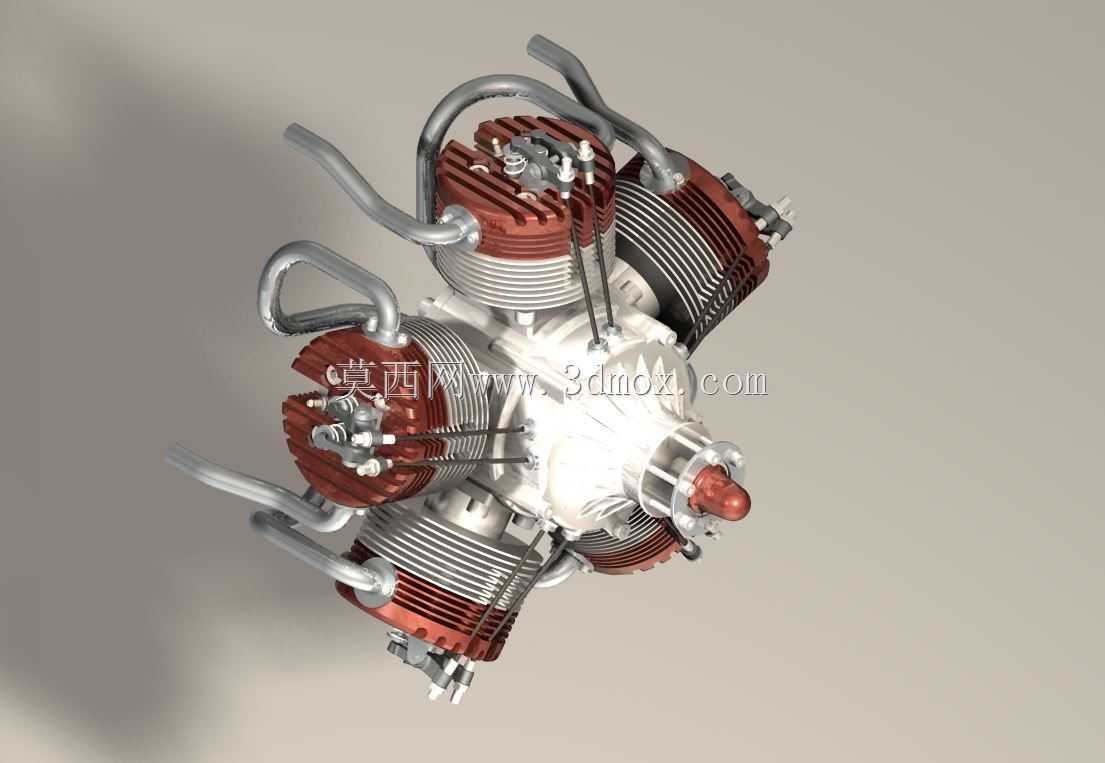

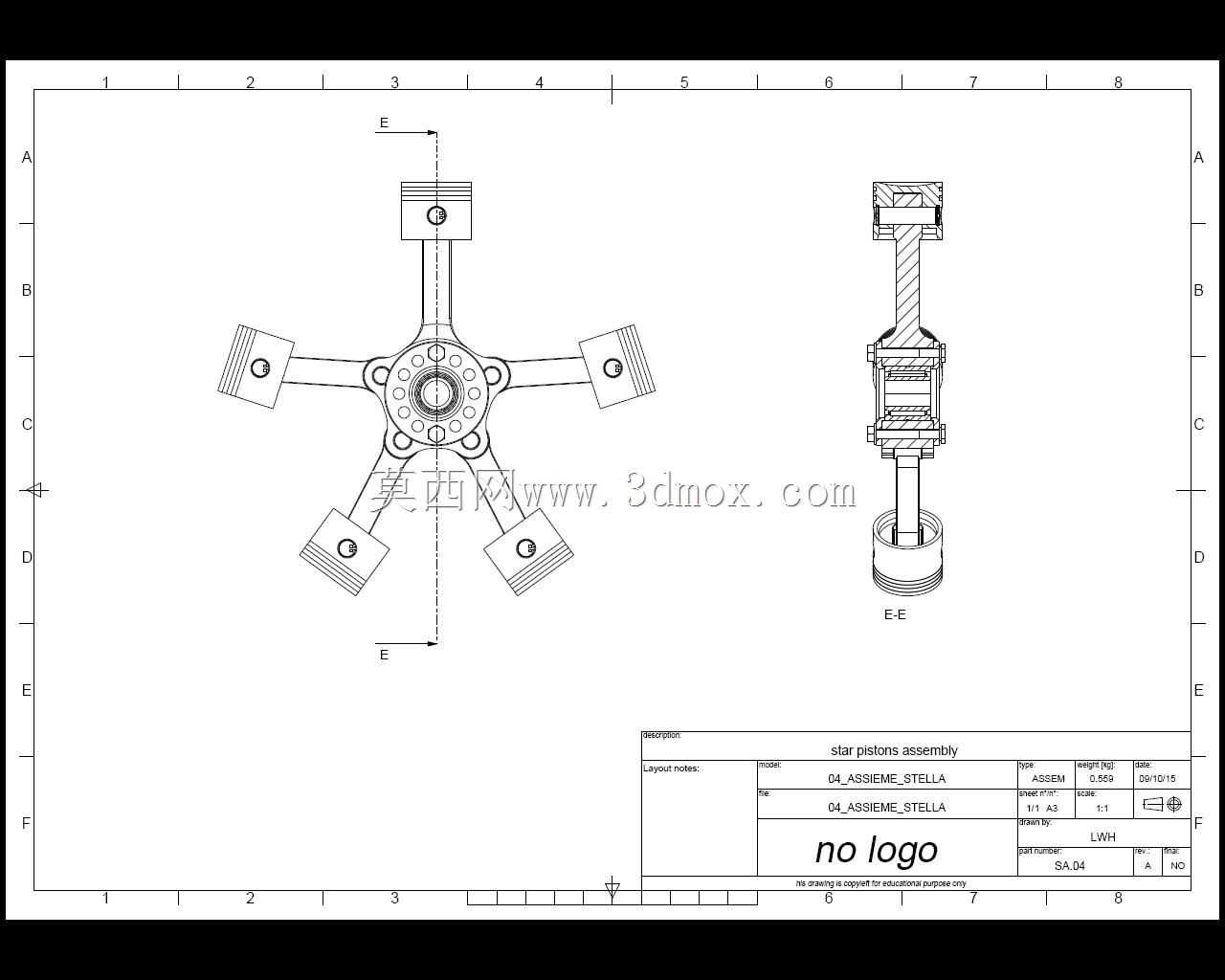

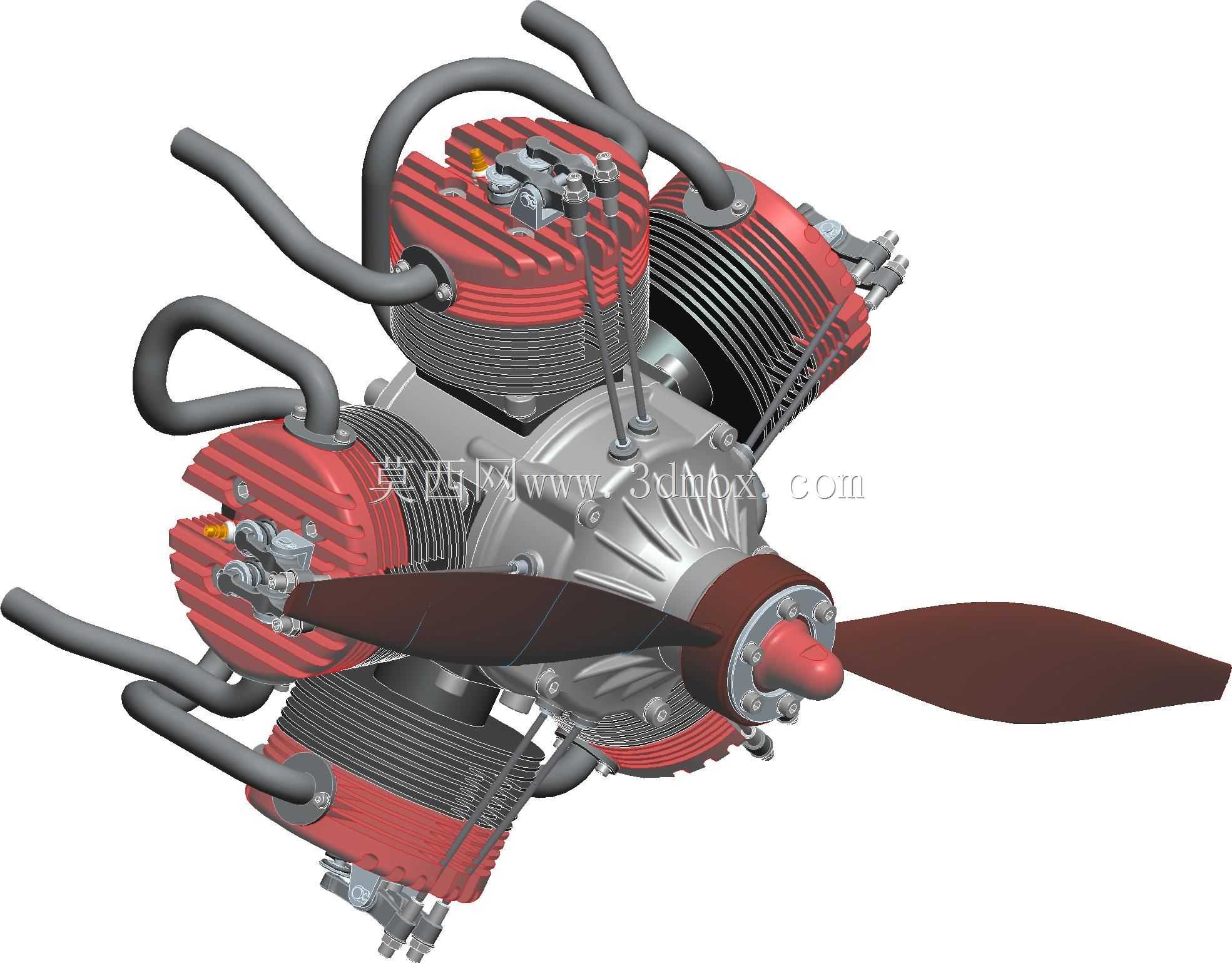

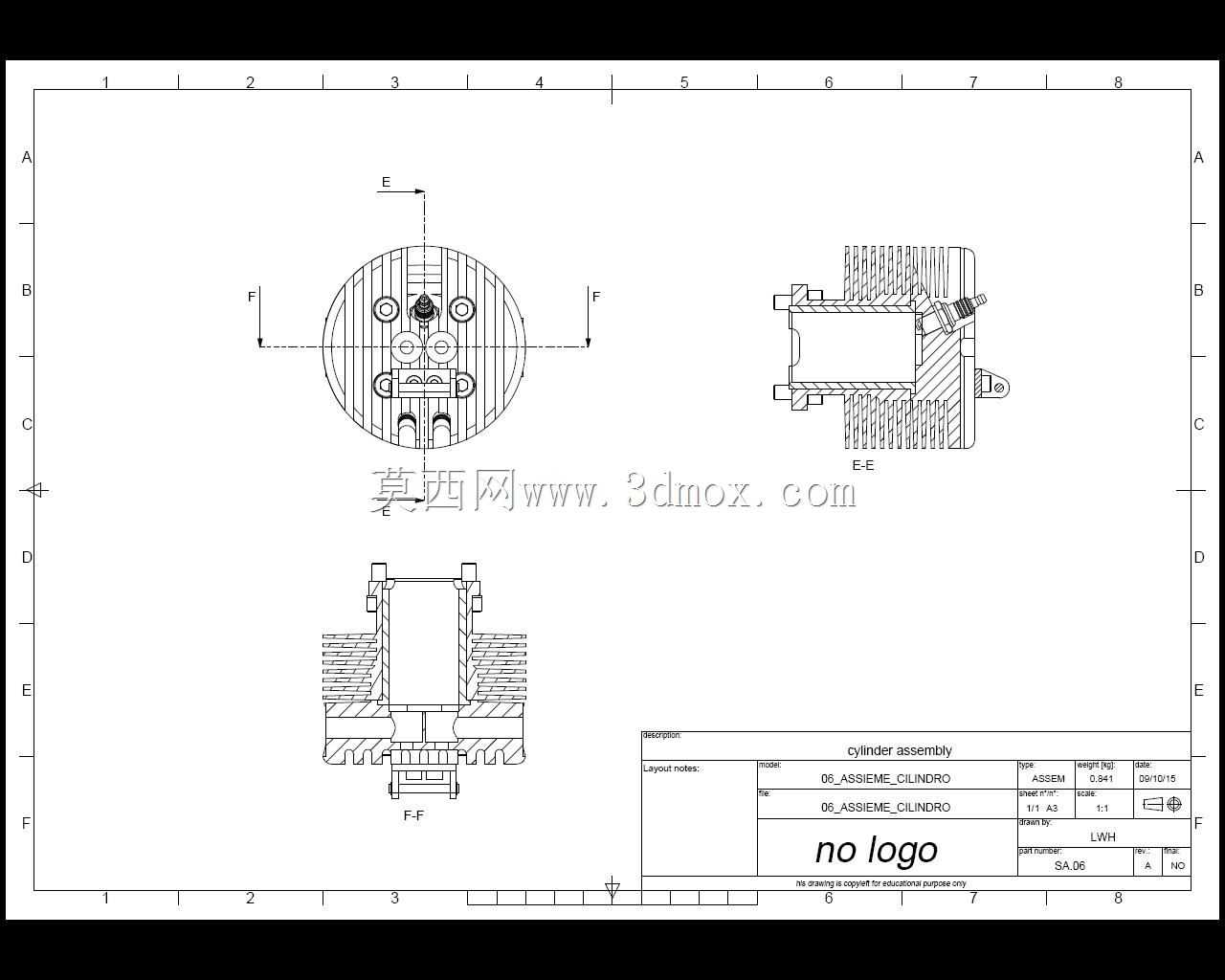

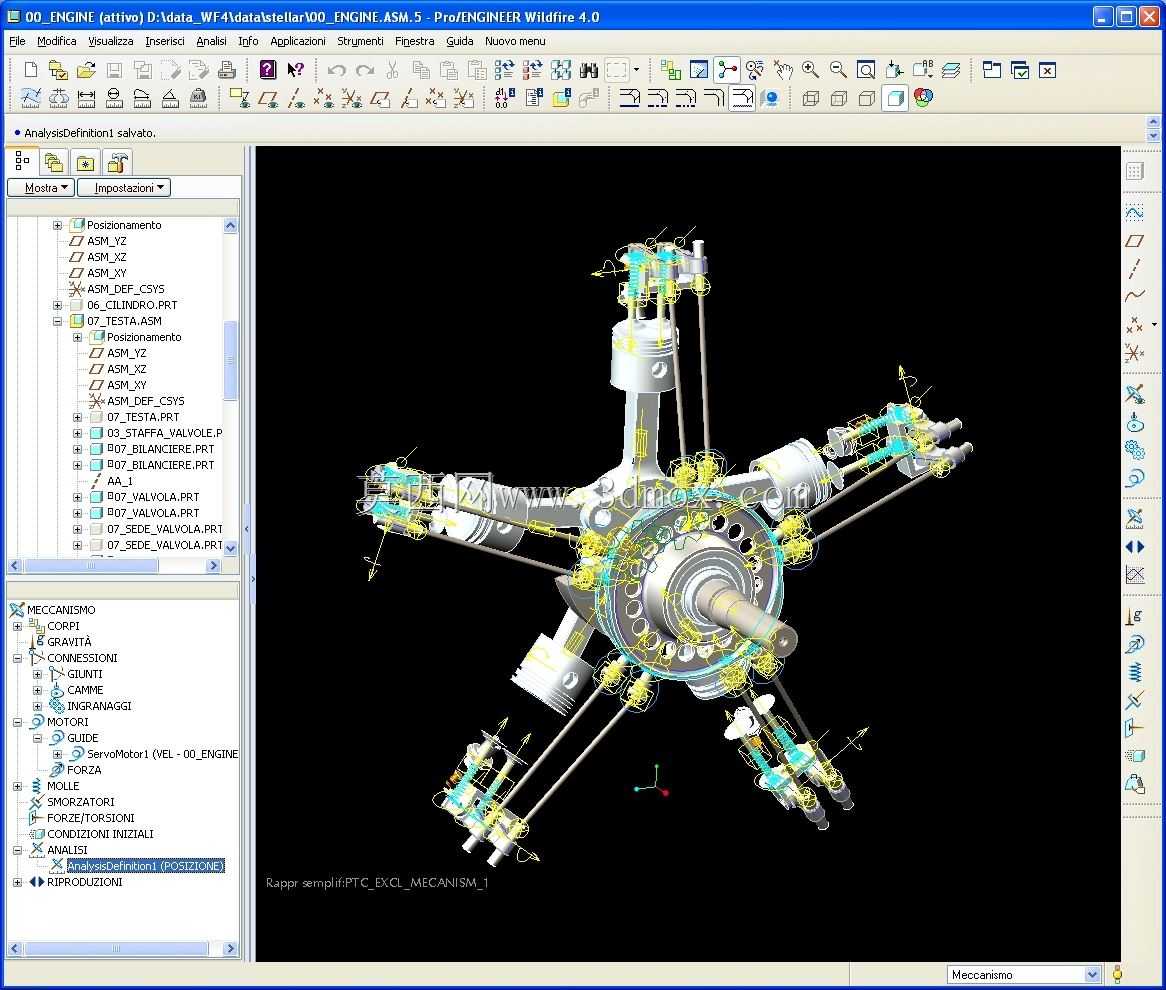

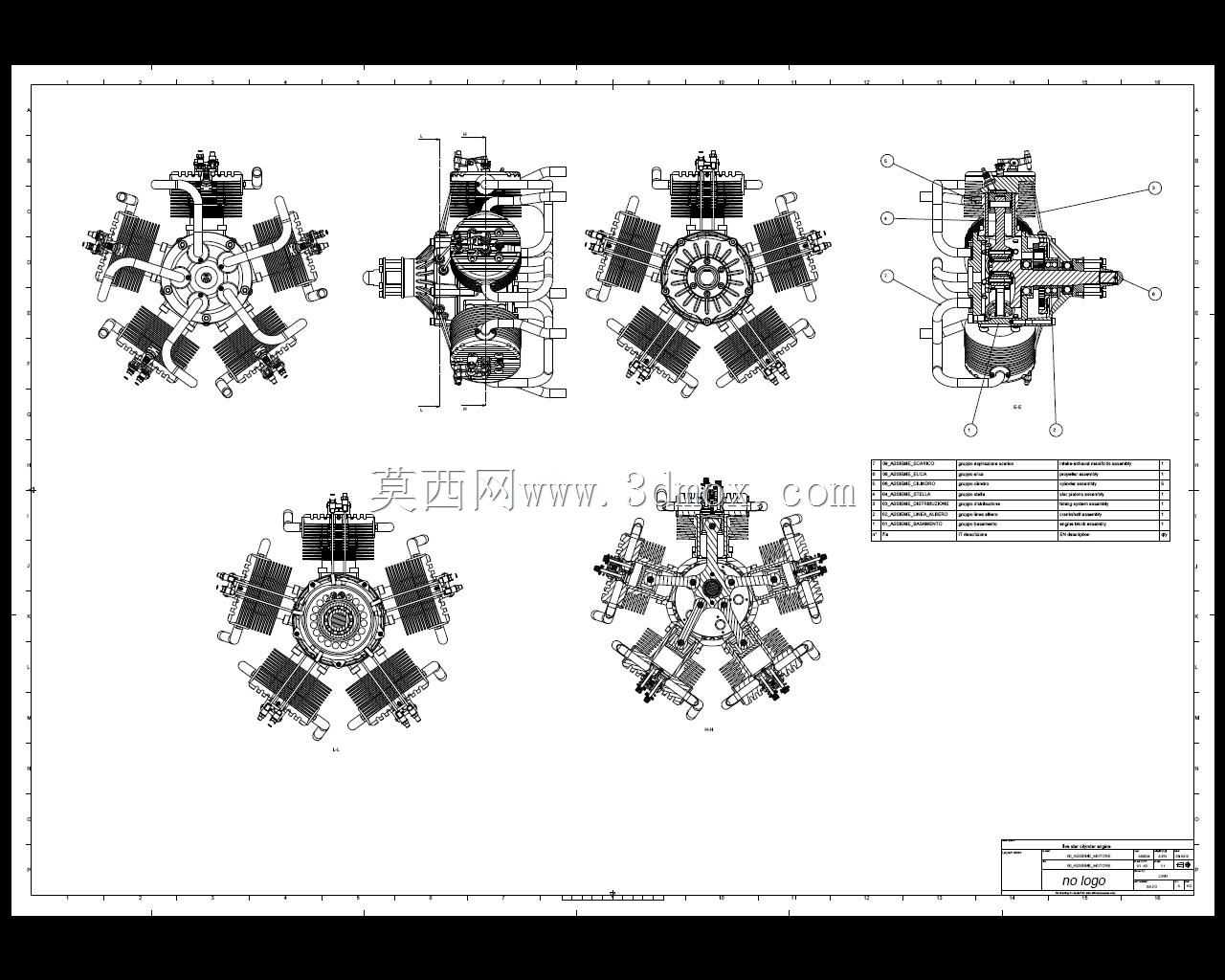

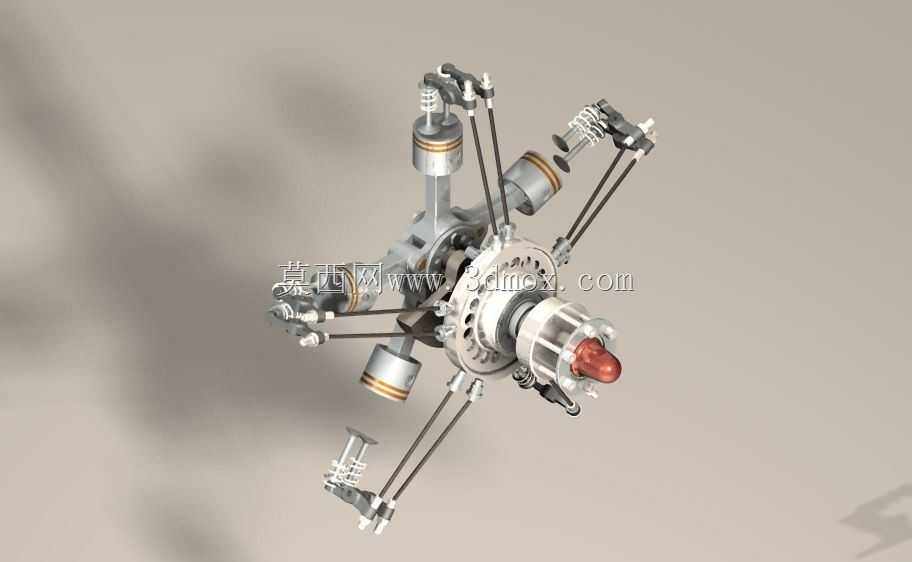

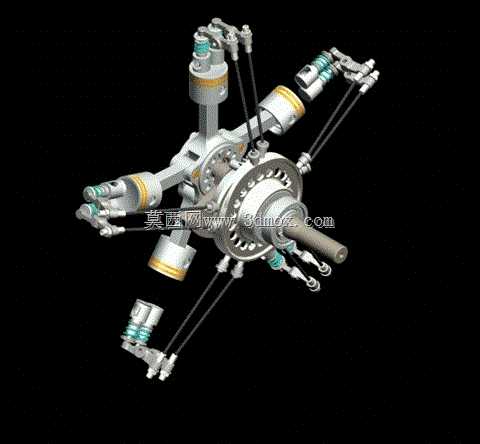

该径向发动机结构主要面向轻型通航飞行器、航空运动载具、小型实验类飞行器的动力配套场景，作为小型航空器的核心动力输出单元，可直接驱动前置螺旋桨完成拉力输出，为载具提供飞行动力，也可作为动力教学演示载体，直观展示活塞式内燃机的曲柄连杆联动逻辑与做功循环过程。整套动力装置采用五缸星型环绕布局，五个气缸以曲轴为中心呈等角度径向排布，相比同排量直列发动机大幅缩短了整机轴向长度，有效降低了动力单元的迎风面积适配小型航空器的机头安装空间，同时星型布局让各气缸散热条件更均匀，无需复杂的液冷管路即可依靠飞行迎面气流完成散热，降低了动力系统的整体重量与维护复杂度。设计过程中优先保证运动机构的干涉合理性，对活塞往复行程、连杆铰接角度、曲轴偏心距做了匹配调校，确保五个气缸按照预设点火顺序完成做功循环时，整套曲柄连杆机构无运动卡滞，动力输出平顺性满足螺旋桨驱动的转速要求；螺旋桨采用双叶定距结构，与曲轴输出端直接刚性连接，减少传动环节的动力损耗，桨叶外形经过曲面优化，可在中低转速区间输出稳定拉力。整机安装边界以曲轴轴线为中心，径向尺寸覆盖五个气缸的散热鳍片外沿，轴向尺寸从螺旋桨桨尖到发动机后端安装面预留了点火线路、进排气管路的布置空间，安装法兰位于曲轴后端，可直接对接航空器的发动机架固定点位，进排气管路沿气缸外侧环绕布置，避开气缸散热风道同时兼顾走线规整性，气缸顶部的点火部件与散热鳍片做了一体化结构适配，既保证散热气流顺畅通过鳍片间隙带走做功热量，也避免高速气流对点火线路造成干扰。整套机构可完整复现进气、压缩、做功、排气的四冲程循环过程，各运动部件的配合间隙按照实际装配公差预留，既满足运动仿真的动作连贯性，也可作为实体样机开发的结构参考，适配轻型飞行器对小重量、高可靠、易维护动力单元的核心需求。
