CreoWildfire公制机械工程设计模板

　　在日常机械结构设计工作中，不少工程师刚启动Creo/Wildfire环境时，常会碰到默认模板单位不匹配、公差基准缺失、标题栏字段不符合国内出图规范的问题，反复调整模板参数不仅挤占建模时间，还容易在多项目并行时出现单位混用、公差标注不统一的低级错误，这套公制模板正是针对这类一线设计痛点搭建的。从实际应用场景来看，这套模板覆盖了从单件非标零件设计、小批量工装部件出图到常规机械组件工程图交付的全流程需求，不管是做通用设备的结构改型，还是专用工装的全新设计，启动软件后直接调用模板，就能直接进入建模环节，不用再反复配置config选项、调整单位精度、手动绘制公差表。模板内置的起始零件环境，已经把公制单位的精度阈值、材料属性预留字段、

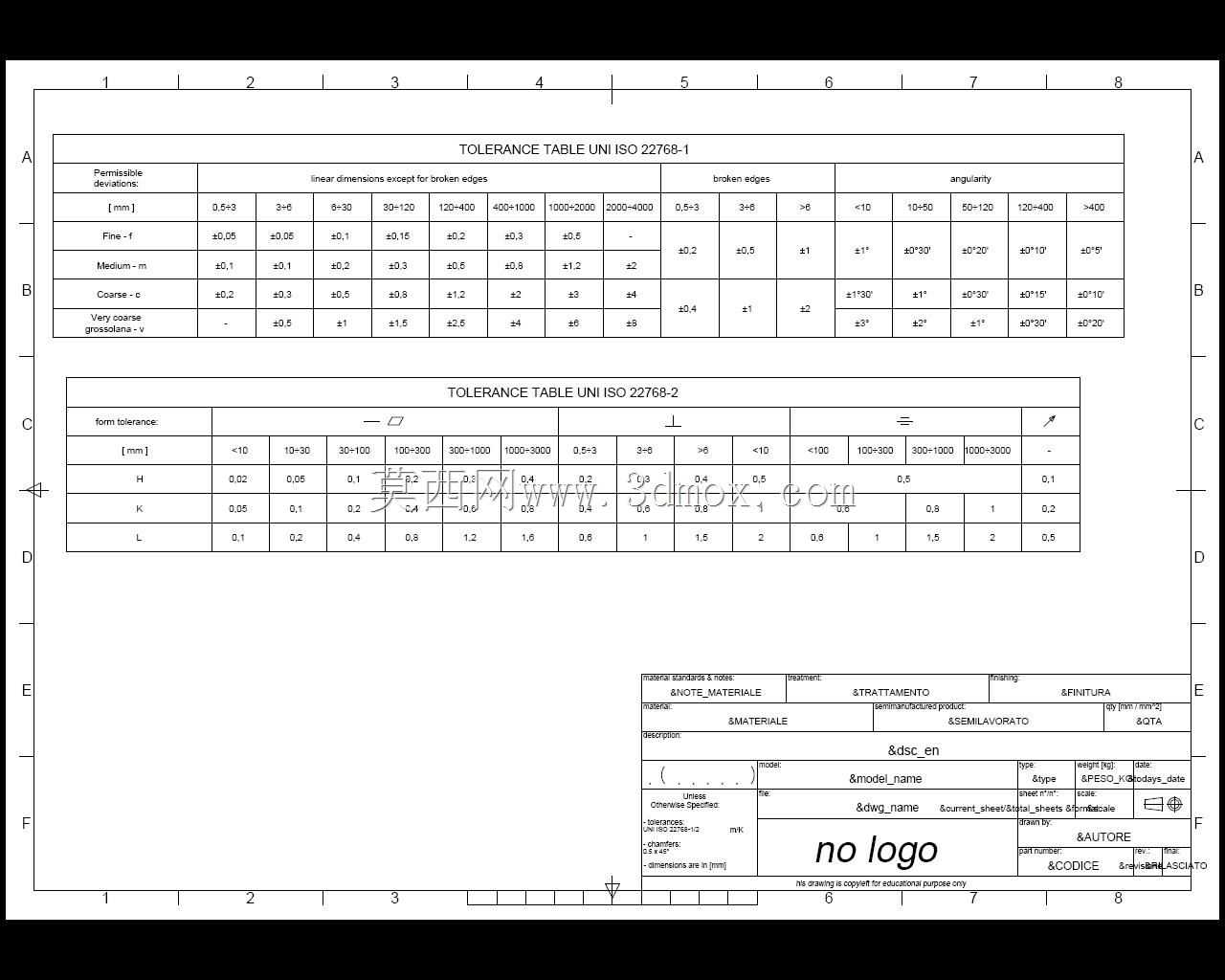

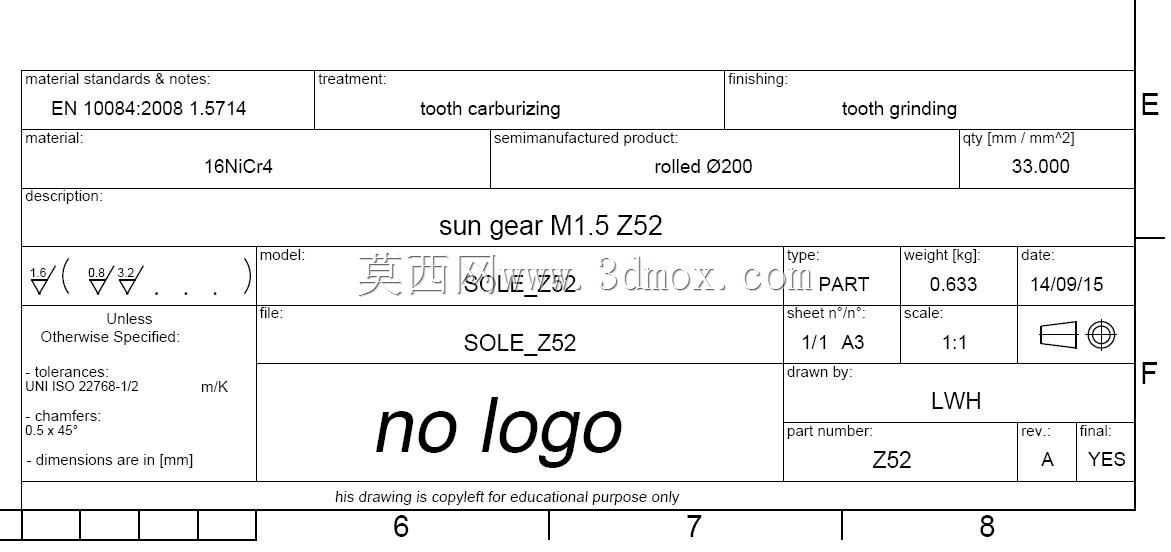

　　基准坐标系的默认摆放位置都做了适配，基准面的命名规则也贴合国内机械设计的通用习惯，后续装配时不会出现基准面命名混乱导致的配合约束冲突。配套的标题栏模块，预留了零件名称、材料标记、比例、图样标记等常规出图需要的字段位置，没有多余的冗余标识，工程师只需要填入对应项目的参数就能直接生成规范的图框，不用每次出图都重新绘制边框、对齐字段位置。内置的uni22768-1/2公差表，覆盖了线性尺寸、角度尺寸、形位公差的通用公差等级，做一般精度要求的机械零件设计时，不用再反复翻阅公差手册查对应尺寸段的公差值，直接在模板里调用对应等级的公差参数就能完成标注，能大幅减少标注环节的查表时间，也能避免手动查公差时看错尺寸段导致的标注错误。从设计思路上，

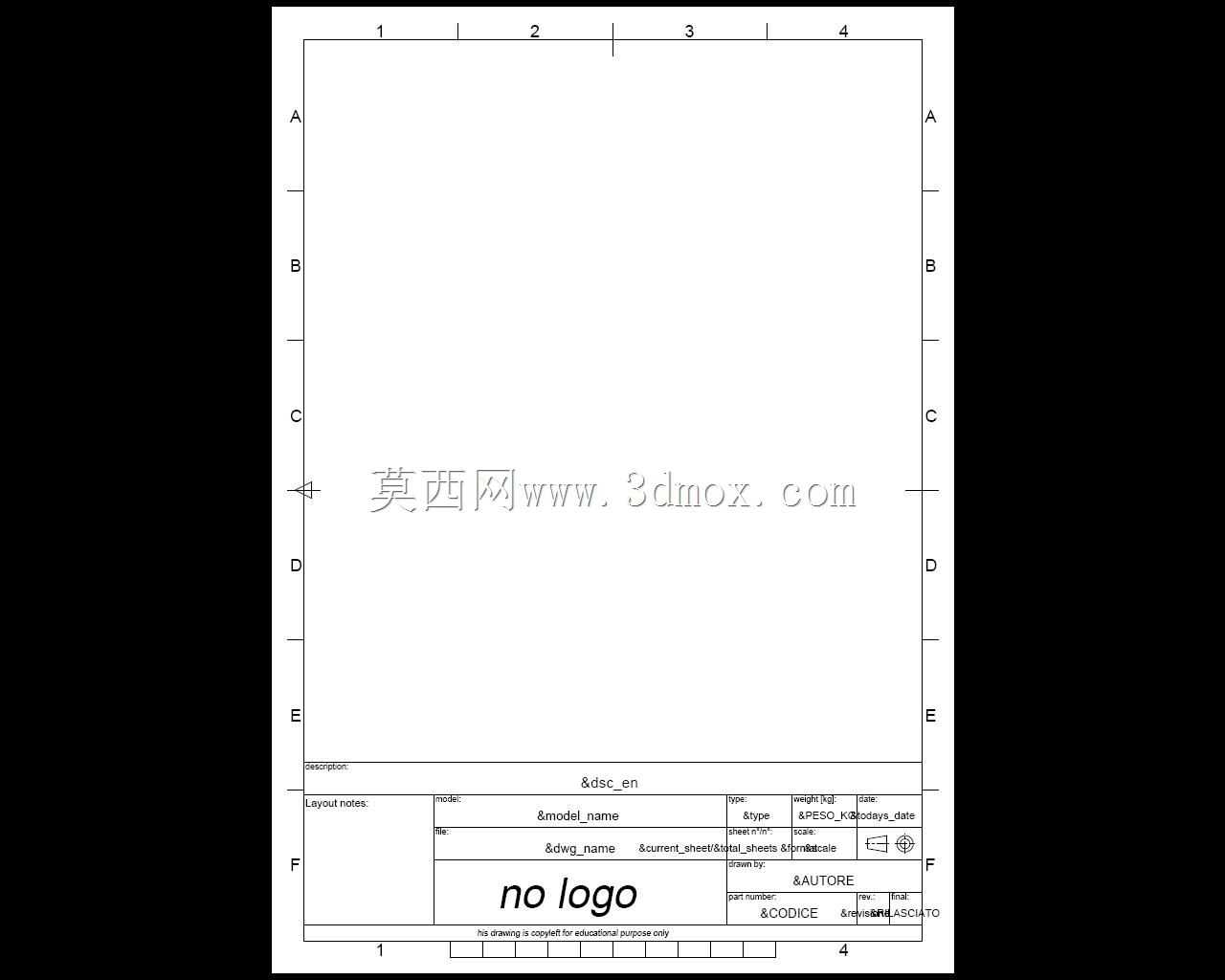

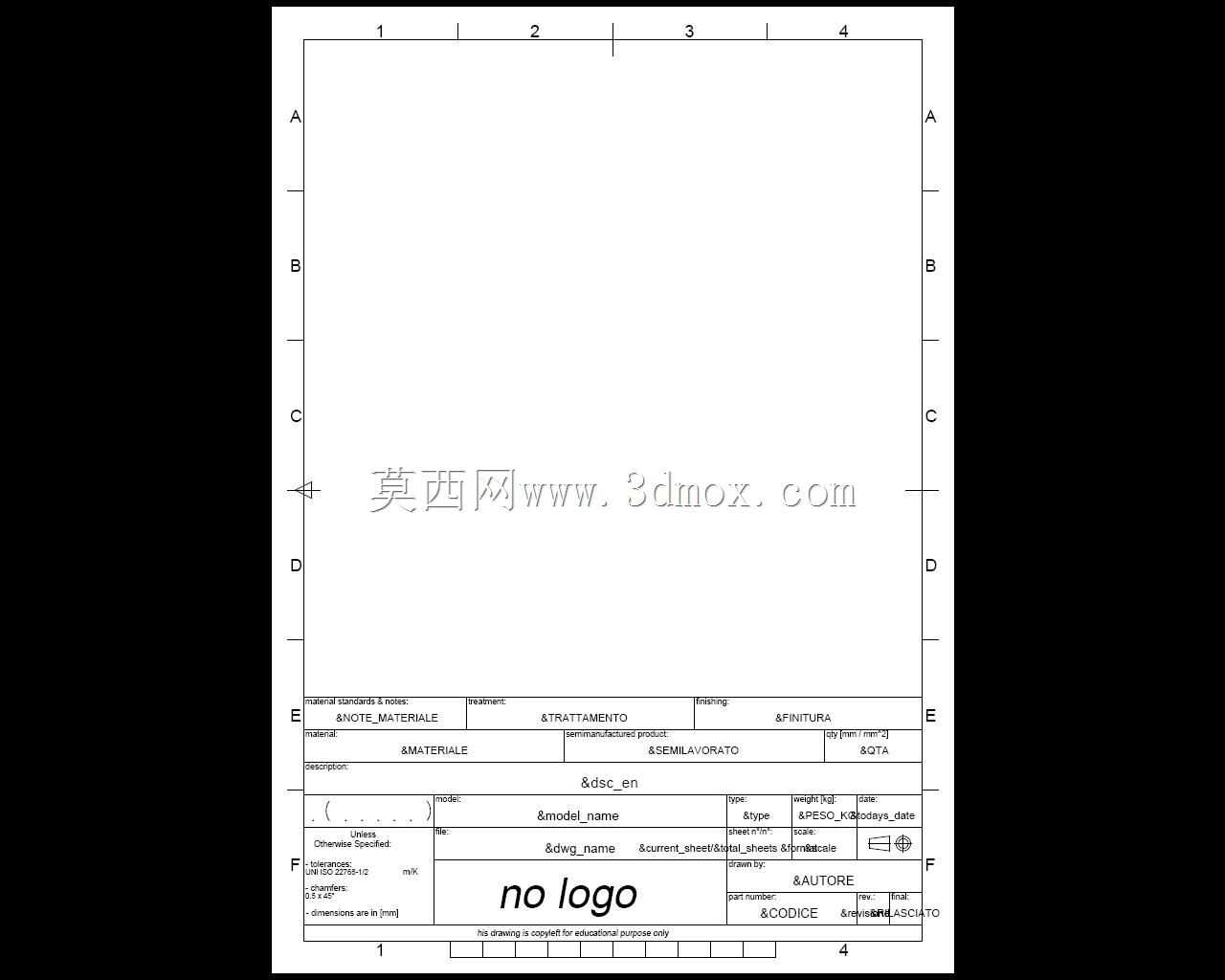

　　这套模板没有做过多冗余的自定义设置，所有配置都贴合机械设计的通用工作流，不会因为加载过多自定义宏或者第三方插件导致文件启动卡顿，也不会出现低版本软件打开高版本模板时报错的兼容问题，适配Wildfire IV及以上的版本环境，能覆盖绝大多数还在使用经典版Creo做设计的工程师的工作需求。关于图纸的边界尺寸，模板的图框幅面适配常规的A0到A4公制图纸规格，打印边界预留了符合国标要求的装订边与裁切边距，不管是用绘图仪出大图还是普通办公打印机打A4小样，都不会出现图框内容被裁切、标题栏跑出打印区域的问题。在做装配体工程图时，模板内置的零件序号标注、明细栏预留位置也做了适配，序号的指引线样式、明细栏的行高列宽都符合国内机械制图的通用规范，

　　不用再手动调整标注样式。不少刚接触三维建模的新人，常会忽略初始模板的配置，直接用软件默认的英制模板启动建模，最后转工程图时才发现单位不对，整套模型的尺寸都要缩放调整，不仅浪费时间，还容易在缩放过程中出现配合尺寸错位的问题，用这套预设好的公制模板，从建模第一步就统一了单位基准，能从源头避免这类低级失误。在做外协加工的图纸交付时，统一的公差标注、规范的标题栏格式，也能让加工端更快读懂图纸要求，减少因为标注不规范导致的沟通成本，避免加工出来的零件因为公差理解偏差出现尺寸超差的问题。模板里的公差表同时覆盖了中等精度、粗糙精度等不同机加工场景的公差要求，不管是做铣削加工的常规结构件，还是钣金折弯的薄板零件，都能找到对应的公差取值参考，不用针对不同加工工艺单独配置公差参数。另外模板的图层设置也做了规范分类，把基准线、轮廓线、标注线、剖面线分别放在对应图层里，后续做图纸调整时，可以直接通过图层控制对应元素的显示与隐藏，不用逐个选择元素修改属性，在处理复杂零件的工程图时，能大幅提升图纸调整的效率。
