可调参数圆柱螺旋压缩弹簧结构设计

　　在各类机械设备的结构设计中，弹性缓冲、复位、储能类元件的选型与适配一直是结构工程师需要重点考量的环节，圆柱螺旋压缩弹簧作为应用范围最广的弹性元件之一，覆盖了从低压电器微动结构到重型工程机械缓冲机构的绝大多数场景。这类弹簧的核心作用是在承受轴向压力时产生弹性变形，将外部做功转化为弹性势能存储，在外力撤除后快速复位，或是在动态载荷场景下吸收冲击能量，降低设备运行过程中的刚性碰撞损伤。

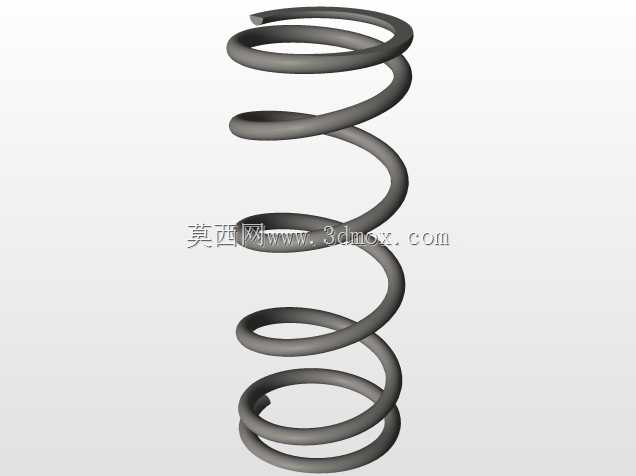

　　日常设计工作中，很多工程师会遇到标准件弹簧无法适配安装空间、刚度不匹配载荷需求的问题，这时候就需要通过参数化建模的方式快速生成符合设计要求的弹簧结构。这款参数化弹簧的设计逻辑完全围绕工程实际适配需求搭建，建模过程中预留了弹簧圈数、自由长度、中径、丝径这几个核心参数的调整接口，不需要每次重新绘制螺旋扫描路径，只需要修改对应参数就能快速生成不同规格的弹簧模型，大幅提升非标设计的效率。

　　从实际应用场景来看，这类参数化弹簧可以适配的工况非常多：小丝径小外径的规格可以用在电器开关的触点复位结构、精密仪器的减震支撑结构中，中等规格的可以适配自动化设备的气缸复位、工装夹具的压紧缓冲结构，大丝径大外径的规格则可以用于工程机械的悬架缓冲、重型设备的限位减震结构。设计过程中需要重点关注弹簧的安装边界，首先要确认弹簧的安装孔直径或是导杆直径，弹簧的外径要比安装孔小1到2毫米预留变形膨胀间隙，内径要比导杆大0.5到1.5毫米避免伸缩过程中出现卡滞；其次要确认弹簧的工作行程，预压状态下的长度和最大压缩状态下的长度要匹配安装空间的尺寸链，避免并圈后出现刚性碰撞导致弹簧断裂或是周边零件损坏。

　　弹簧的圈数设计直接影响刚度特性，有效圈数决定了弹簧的刚度值，总圈数则是有效圈数加上两端的支撑圈数，支撑圈一般取1.5到2.5圈，两端并紧磨平，保证弹簧受压时端面和安装座贴合平整，不会出现偏载导致的弹力方向偏移。在参数化模型的搭建中，螺旋线的生成逻辑是整个模型的核心，螺距参数要对应自由长度下的有效圈数均匀分布，两端支撑圈的螺距逐步过渡到并紧状态，磨平端的切除深度要保证端面的平面度符合安装要求，避免安装后弹簧出现歪斜。

　　很多新手工程师在设计弹簧的时候容易忽略压并高度的核算，压并高度是弹簧被压缩到所有有效圈完全接触时的总高度，这个数值直接决定了弹簧的最小安装空间，如果设计时预留的最小压缩空间小于压并高度，就会导致弹簧被压并后承受额外的刚性载荷，很容易出现永久变形甚至断裂。另外弹簧的旋向选择也需要结合实际安装场景，如果是弹簧套在导杆上往复运动，右旋和左旋的区别不大，但如果是和螺纹类零件配合安装，就需要注意旋向匹配避免干涉，多弹簧嵌套使用的时候，内外弹簧的旋向要相反，避免工作过程中相互卡滞。

　　这款参数化弹簧的模型结构完全遵循机械设计手册中圆柱螺旋压缩弹簧的设计规范，所有可调参数的取值范围都覆盖了常规工程应用的常用规格，调整参数后生成的模型可以直接用于装配干涉检查、运动仿真验证，也可以直接导出工程图用于生产加工。在做设备整体装配的时候，只需要根据安装空间的尺寸链计算出需要的弹簧刚度、自由长度、安装尺寸，直接修改对应参数就能得到适配的弹簧模型，不需要反复调整草图和特征，能有效减少重复建模的工作量，也能避免手动修改模型时出现的特征错误。

　　在动态载荷工况下使用弹簧的时候，还需要结合弹簧的固有频率核算共振风险，弹簧的有效圈数、丝径、中径都会影响固有频率，如果设备的工作振动频率接近弹簧固有频率，就会出现共振导致弹簧快速失效，这时候可以通过调整参数改变弹簧刚度，错开共振频率区间，保证设备运行的稳定性。对于需要做表面处理的弹簧，比如镀锌、喷塑的场景，建模时可以根据表面处理层的厚度适当调整内外径的尺寸，避免处理后出现安装尺寸超差的问题。
