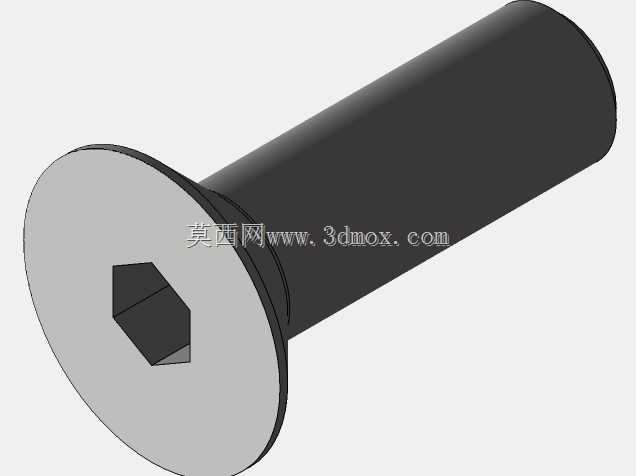

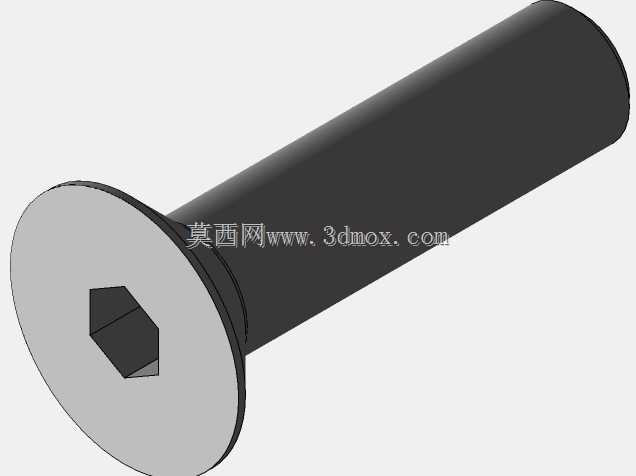

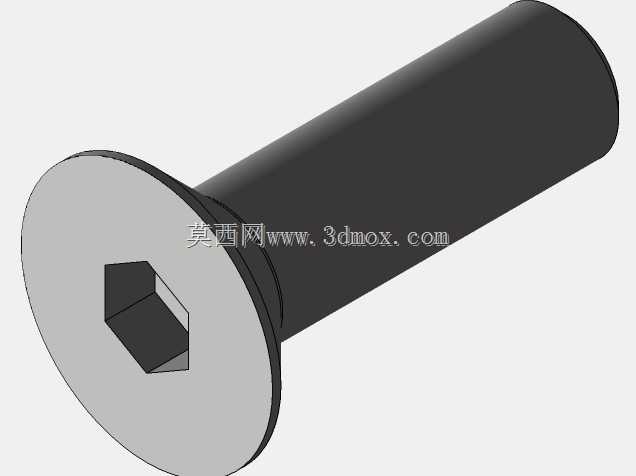

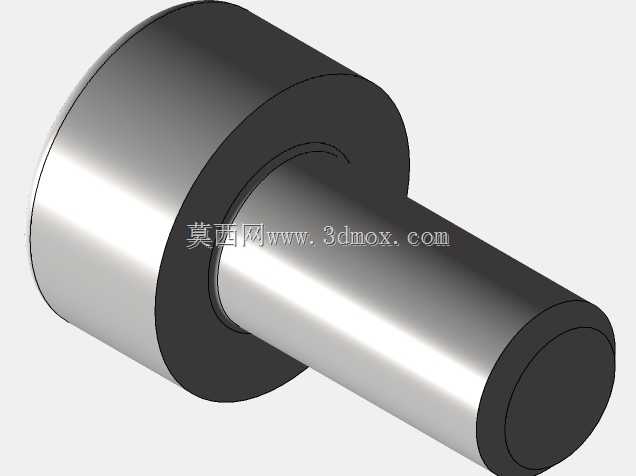

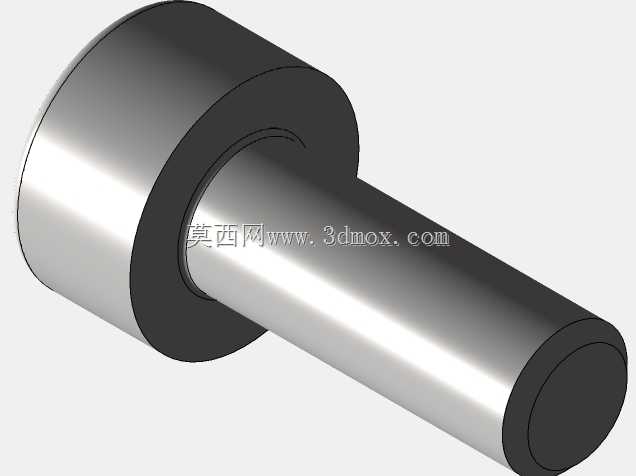

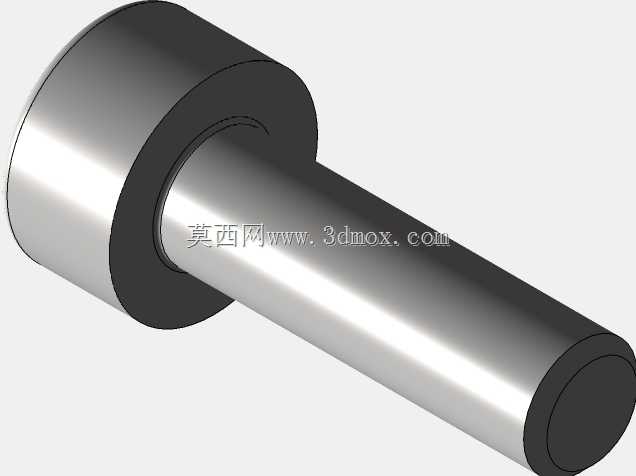

沉头内六角圆柱轴结构三维建模

　　这类沉头内六角结构的轴类连接件，在各类机械设备的装配场景中应用十分广泛，从小型精密仪器的内部模组固定，到中型工业设备的机架拼接、传动组件定位，都能见到这类结构的身影。不同于外露式的螺栓连接结构，沉头设计的核心优势在于安装完成后，连接件头部可以完全沉入安装基面的沉孔内，不会在设备外表面形成凸起，既能够避免设备运行过程中凸起的连接件剐蹭操作人员、干涉周边运动部件的行程，也能让设备的外表面保持平整整洁，在对安装面平面度有要求、设备外观平整度有规范的场景中，这类结构是连接方案的首选。

　　从功能特性来看，该零件的圆柱杆身部分承担主要的定位与连接载荷传递作用，杆身与安装孔的配合精度可以根据实际使用场景调整，间隙配合适用于需要频繁拆装检修的连接部位，过渡配合则适用于对定位精度要求较高、不允许连接组件出现相对窜动的传动部位。头部的内六角驱动结构，相比十字槽、一字槽的驱动形式，能够承受更大的拧紧扭矩，在装配时可以提供足够的预紧力，避免设备运行过程中因为振动出现连接件松动的问题，同时内六角结构的驱动受力面分布在孔内壁，不会像外六角结构那样在头部外侧占用额外的空间，进一步压缩了安装所需的空间边界。

　　在设计思路上，该零件的结构拆分十分清晰，主要分为沉头头部与圆柱杆身两个主体部分，沉头的锥面角度是设计中的核心参数，需要与安装基面的沉孔锥角完全匹配，保证安装后头部锥面与沉孔面完全贴合，避免出现点接触、线接触导致的应力集中问题，防止设备长期受载后沉孔部位出现压溃变形。内六角孔的深度设计需要匹配标准内六角扳手的插入深度，既要保证扳手能够完全插入提供足够的扭矩传递接触面，也要避免孔深过大导致头部壁厚不足，在拧紧过程中出现头部开裂的失效问题。杆身与头部的过渡位置设计了微小的退刀槽结构，一方面是为了满足机加工过程中的退刀需求，保证杆身圆柱面的加工精度，另一方面也能避免头部与杆身连接位置的直角应力集中，提升零件的抗疲劳强度，在承受交变载荷的连接场景中，这一细节结构能够大幅延长零件的使用寿命。

　　从安装边界来看，该零件的安装需要在被连接件上加工出对应尺寸的沉孔与通孔，沉孔的直径需要略大于沉头头部的最大直径，预留0.1到0.2mm的安装间隙，方便零件顺利装入沉孔，同时沉孔的深度需要与沉头头部的高度匹配，保证安装完成后头部端面与安装基面齐平，不会出现突出或者凹陷超差的问题。通孔的直径需要根据杆身的配合等级选择，间隙配合时通孔直径比杆身大0.2到0.5mm，方便装配时的对位调整，过渡配合时通孔直径与杆身的公差带控制在0.02mm以内，保证定位精度。在实际装配过程中，需要注意内六角孔与扳手的匹配，禁止使用磨损超差的扳手进行拧紧操作，避免扳手打滑损坏内六角孔的驱动面，导致后续无法拆装。

　　这类零件的材质选择通常会根据使用场景的载荷特性调整，普通工况下采用中碳钢调质处理即可满足强度要求，在有腐蚀环境的使用场景中，可以选择不锈钢材质或者做表面发黑、镀锌处理，提升零件的抗腐蚀能力，在轻量化要求较高的场景中，也可以采用高强度铝合金加工，通过表面硬质氧化处理提升表面硬度与耐磨性能。在三维建模过程中，需要重点关注各个结构的尺寸公差配合，尤其是沉头锥面、内六角孔、杆身圆柱面的形位公差，保证建模完成后导出的工程图能够直接指导机加工生产，同时建模时需要预留合理的工艺结构，比如杆身端部的倒角，方便装配时顺利导入安装孔，避免杆身端部刮伤安装孔内壁。
