立式斯特林动力装置结构设计

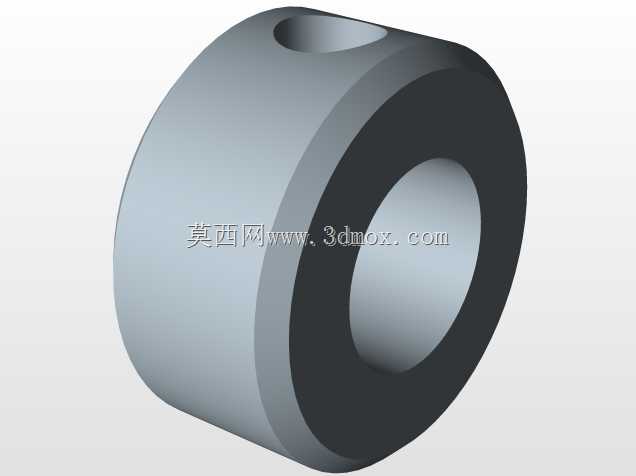

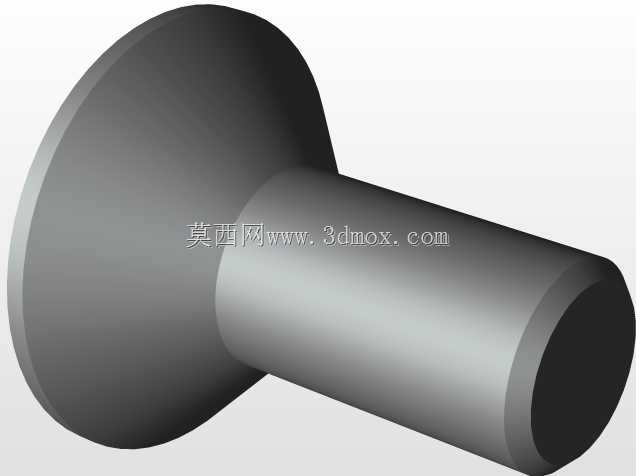

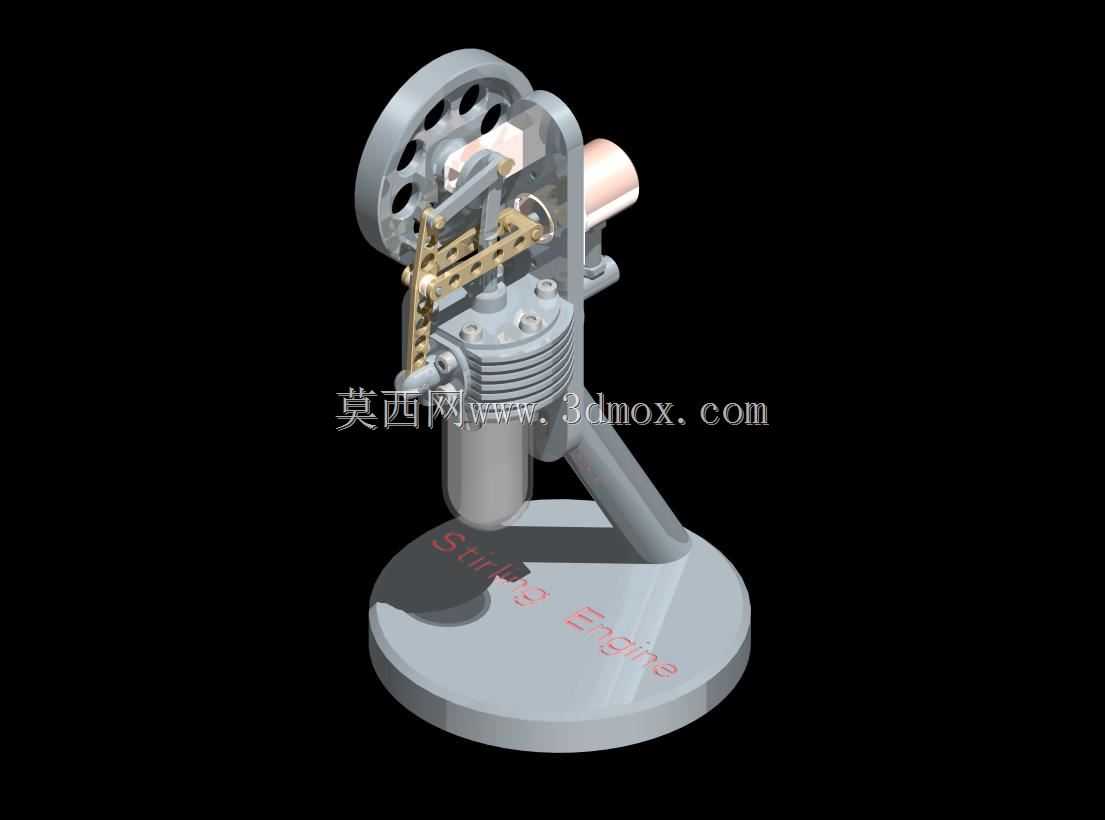

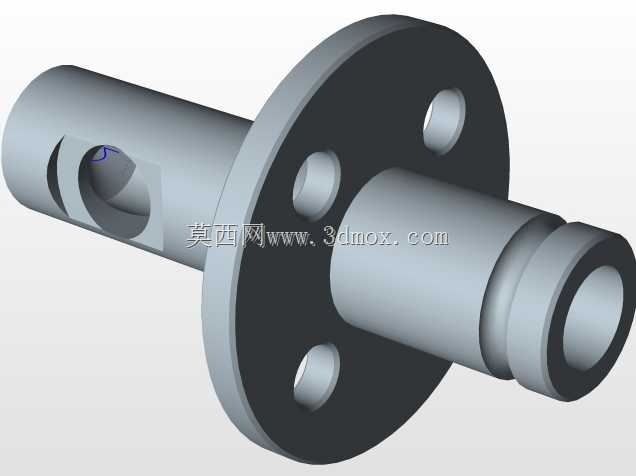

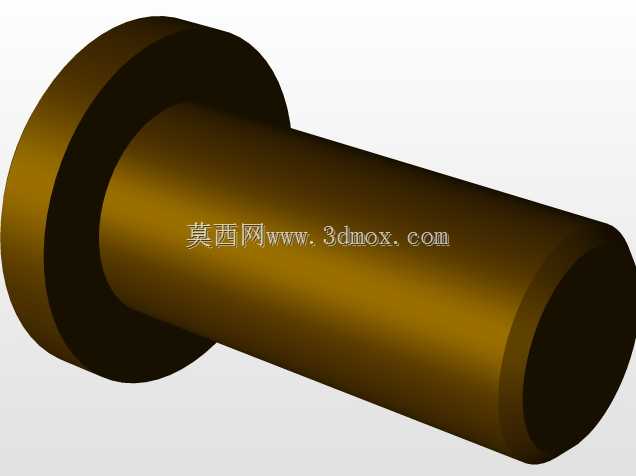

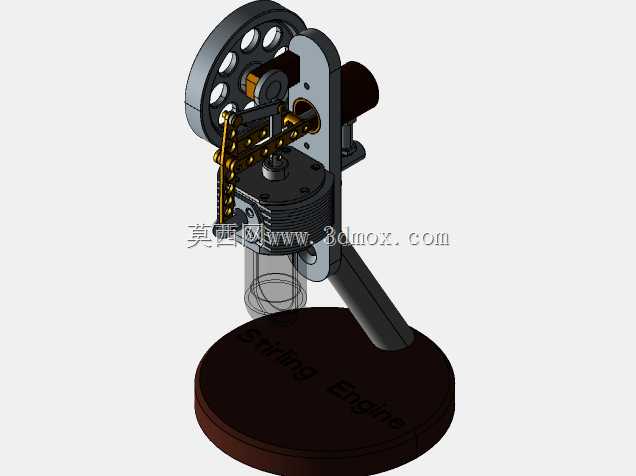

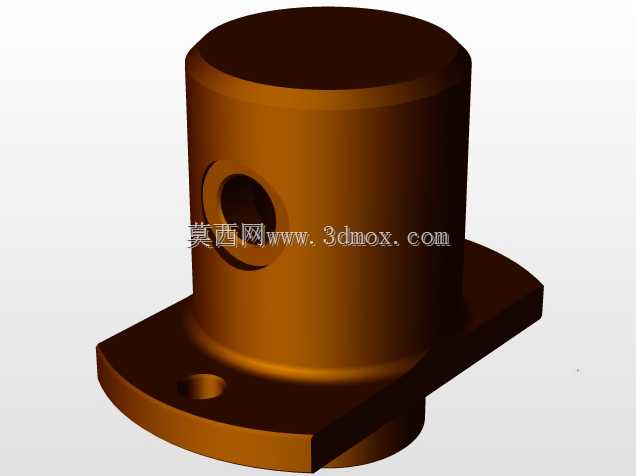

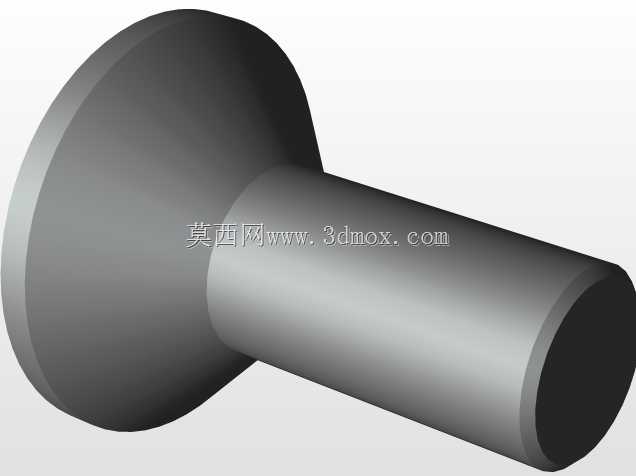

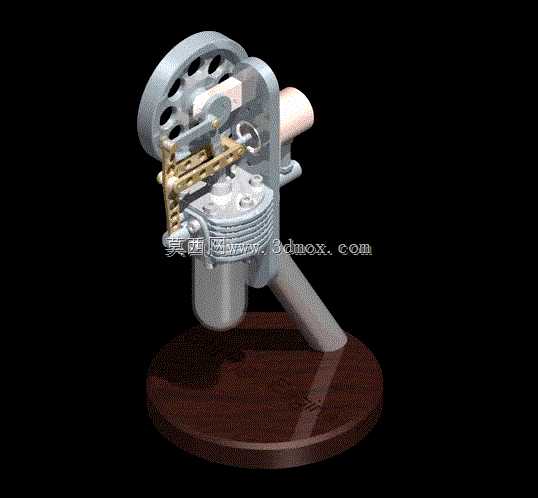

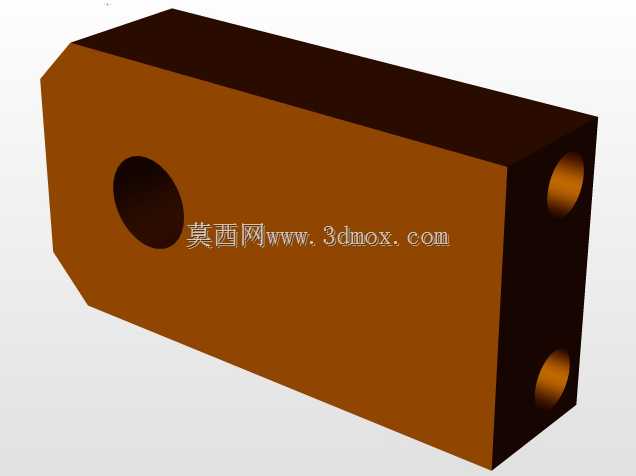

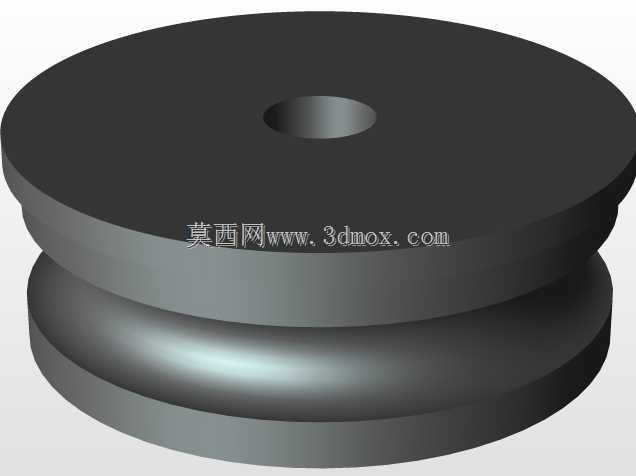

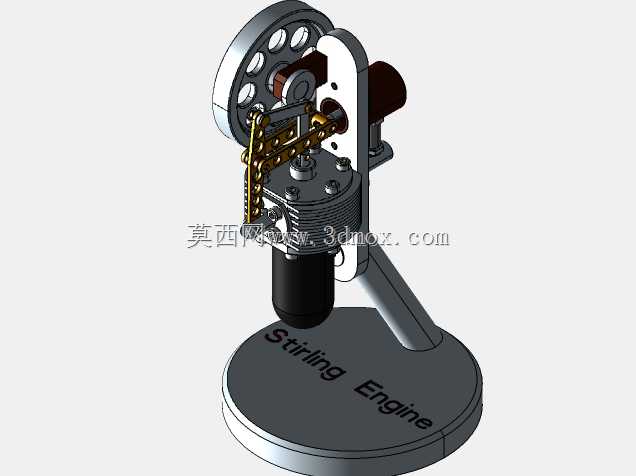

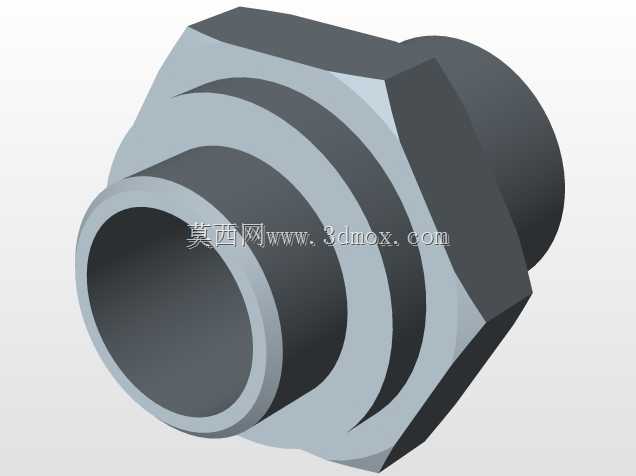

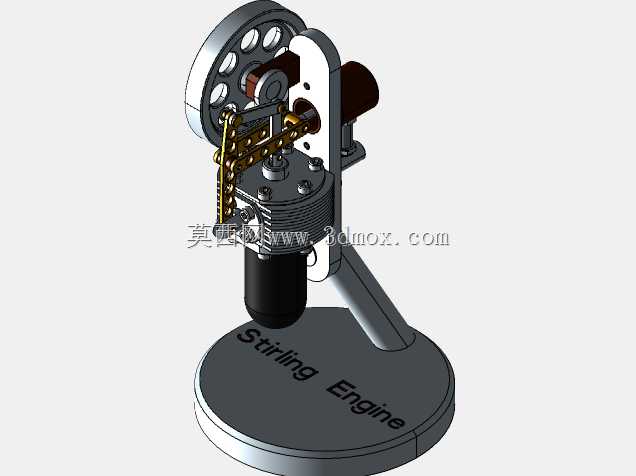

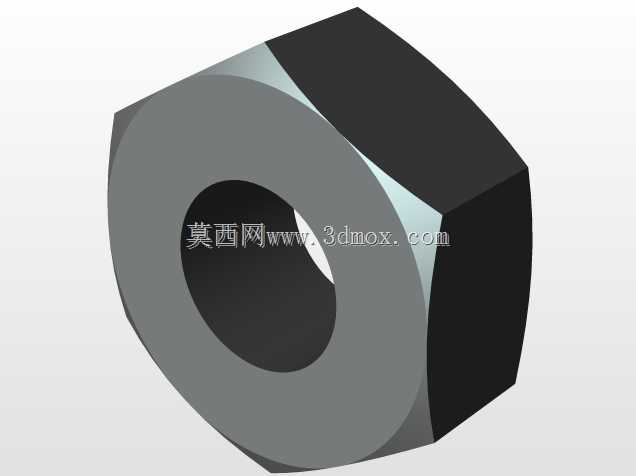

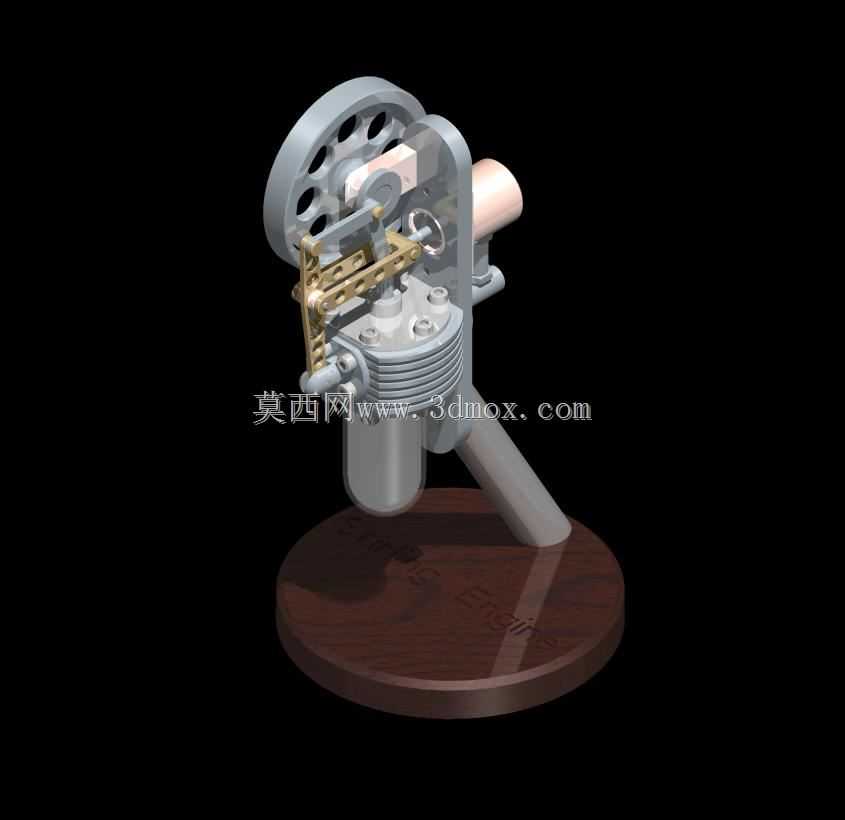

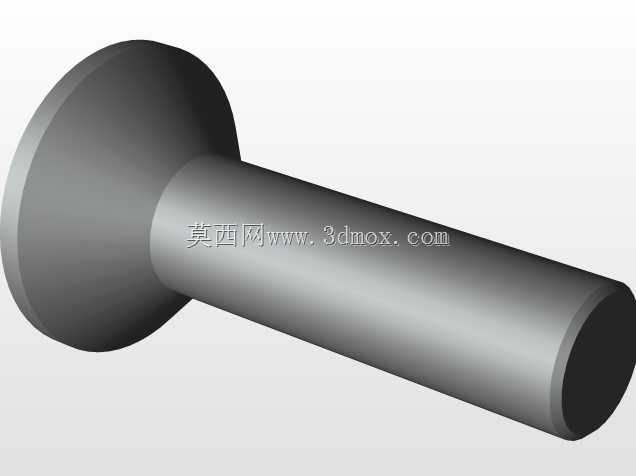

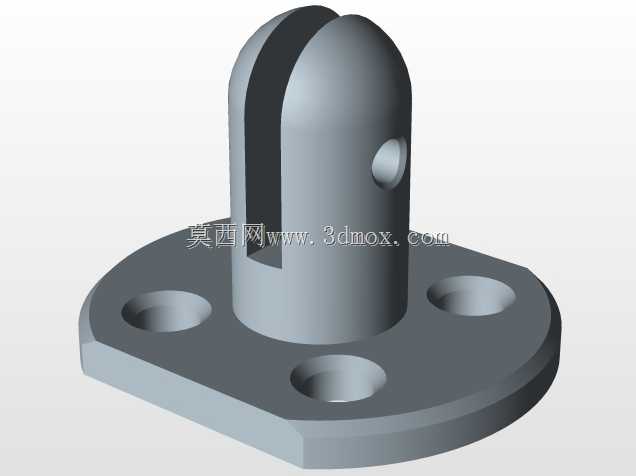

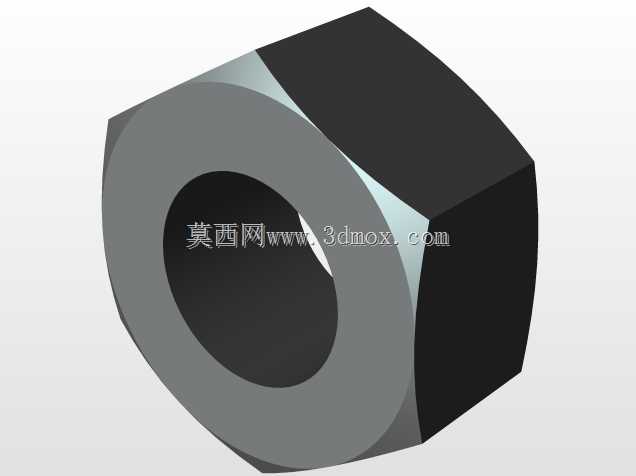

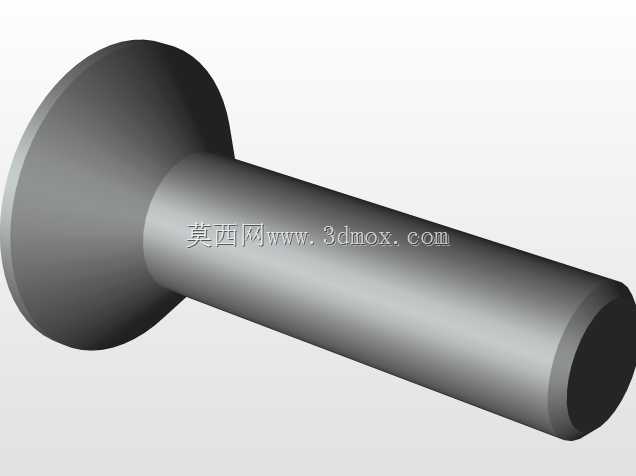

　　在小型热力动力演示、低功率分布式动力供应以及教学实训场景中，这类立式斯特林动力装置有着不可替代的应用价值，不同于常规内燃机依赖燃油爆燃做功的逻辑，它依靠封闭腔体内工质的受热膨胀、冷却压缩循环实现动力输出，运行过程无气门配气机构的高频冲击，振动与噪音水平远低于同功率等级的燃油动力单元，很适合作为教学场景下的热力循环演示载体，也可适配小型余热回收场景下的低功率发电需求，将低品位热能转化为旋转机械能输出。从结构设计逻辑来看，这款立式布局的动力装置将热置换气缸与动力气缸沿竖直方向排布，底部圆形基座承担整机承重与安装定位功能，基座上方的热端气缸直接接触热源，冷端散热鳍片结构紧邻热端布置，缩短工质在冷热腔之间的流动路径，减少管路沿程热损失。

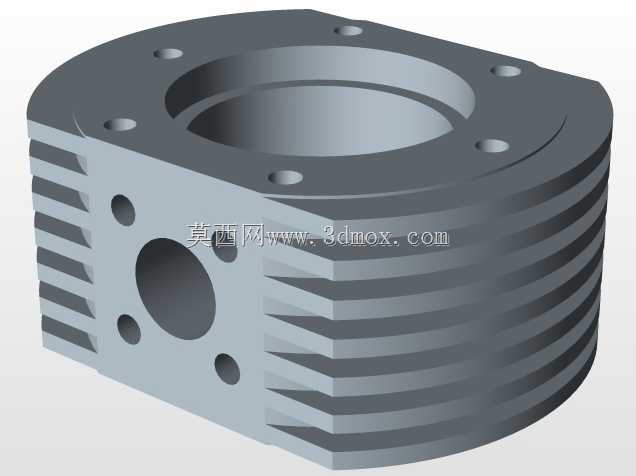

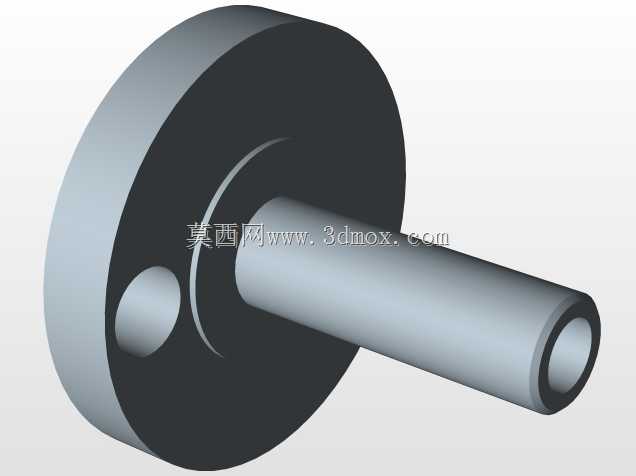

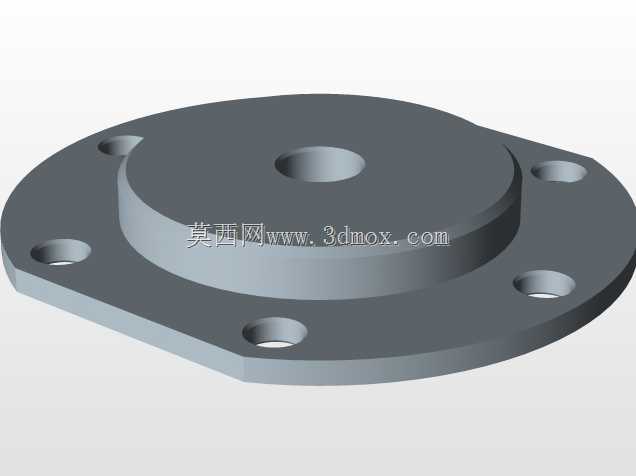

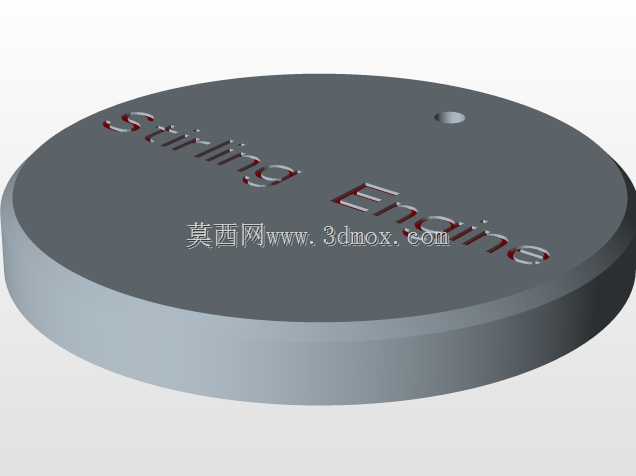

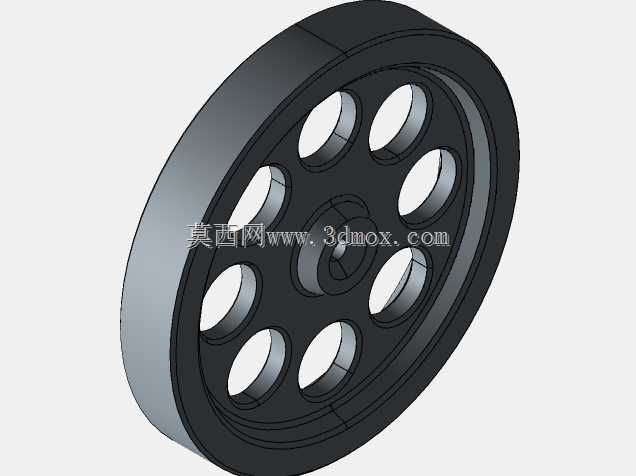

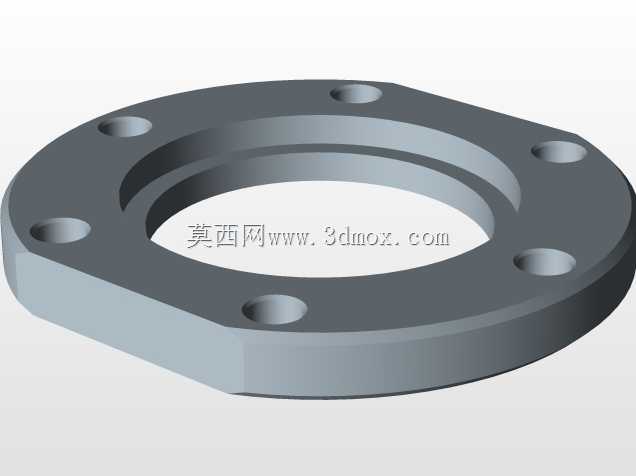

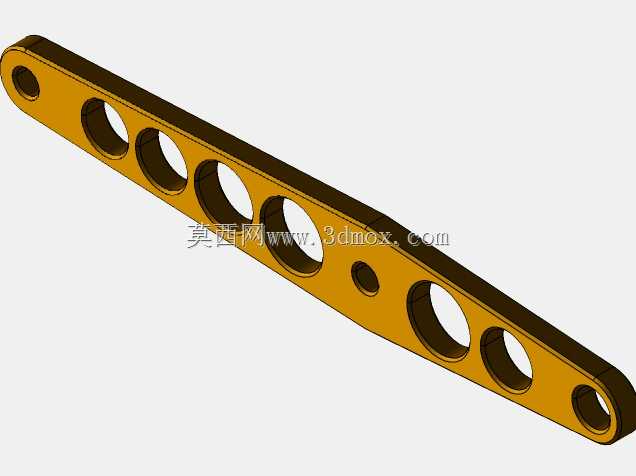

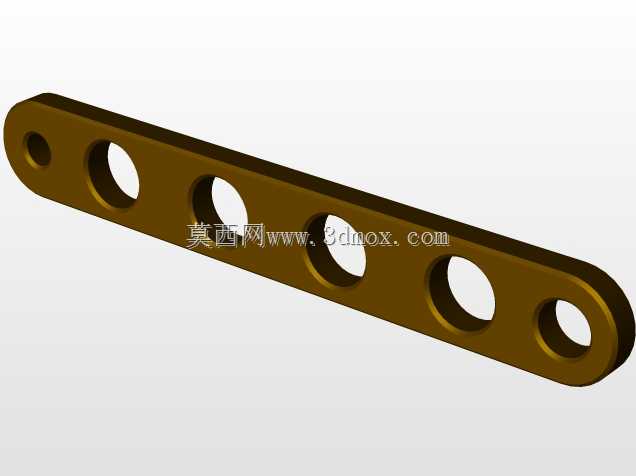

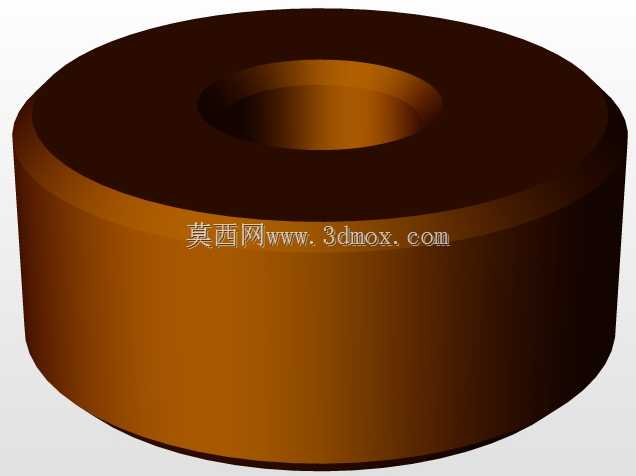

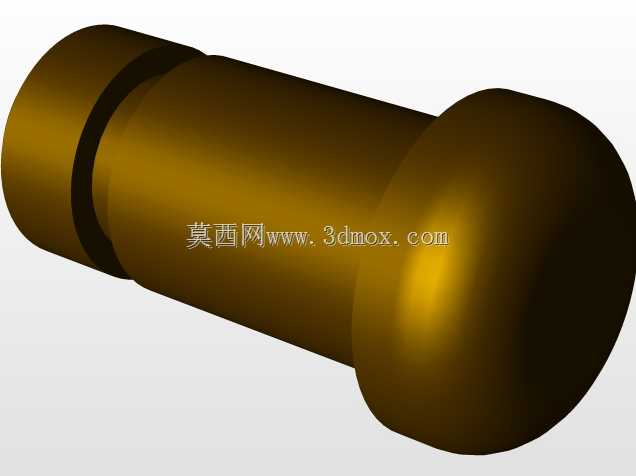

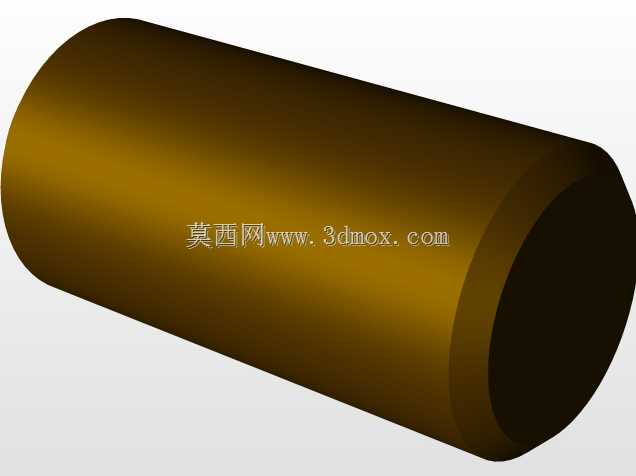

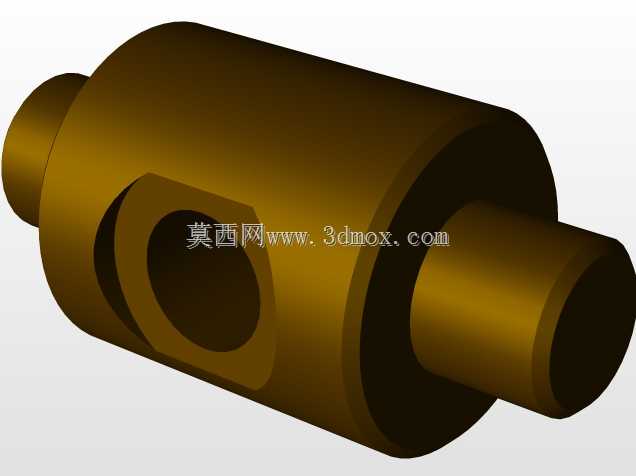

　　上方带镂空减重结构的飞轮集成了曲柄连杆机构的安装位，铜质配气连杆组件兼顾导热性与结构强度，将置换活塞的往复运动精准传递至曲柄端，与动力活塞的运动形成固定相位差，保障热力循环的顺畅推进。整机安装边界以底部圆形安装座为基准，安装时需保证基座平面与安装台面的平面度公差不超过0.1mm，避免立式结构的重心偏移导致运行时的附加振动，动力输出端位于飞轮侧，可通过带轮或联轴器连接小型发电机、演示负载等外设，输出轴的中心高与基座安装面保持固定尺寸，方便配套外设的同轴度校准。设计过程中需要重点关注冷热腔之间的密封性能，工质在封闭腔体内长期循环运行，密封件的耐温性能与耐磨性能直接决定装置的无故障运行时长，热端气缸采用耐高温金属材质，可适配酒精灯、

　　小型电热元件等多种外热源，冷端的散热结构通过增大与空气的接触面积提升散热效率，保障冷热端维持足够的温差以驱动工质循环做功。曲柄连杆机构的运动间隙需要控制在合理范围，间隙过大会导致运行卡滞与动力损耗，间隙过小则会在热态膨胀后出现运动干涉，飞轮的镂空设计在保证转动惯量满足循环平稳性要求的前提下，尽可能降低整机自重，同时减少飞轮高速旋转时的空气阻力损耗。这类动力装置在实际应用中不需要复杂的燃油供给与点火系统，仅需维持冷热端的稳定温差即可持续输出动力，在偏远地区的小型太阳能热发电、工业低品位余热回收利用、科普教学教具等场景都有明确的使用需求，结构上的立式布局也让整机的占地面积更小，适合桌面级安装与展示，

　　各运动部件的外露设计也方便观察者直观理解热功转换的完整过程，理解斯特林循环的工作原理。在结构建模过程中，需要严格校验各运动部件的运动干涉情况，确认曲柄在整周旋转过程中，连杆、置换活塞、动力活塞之间无碰撞，各密封面的配合公差满足工质密封要求，安装基座的重心位置与整机重心重合，避免运行过程中出现倾覆风险，动力输出轴的径向跳动公差需要控制在允许范围内，保障外接负载的稳定运行。
