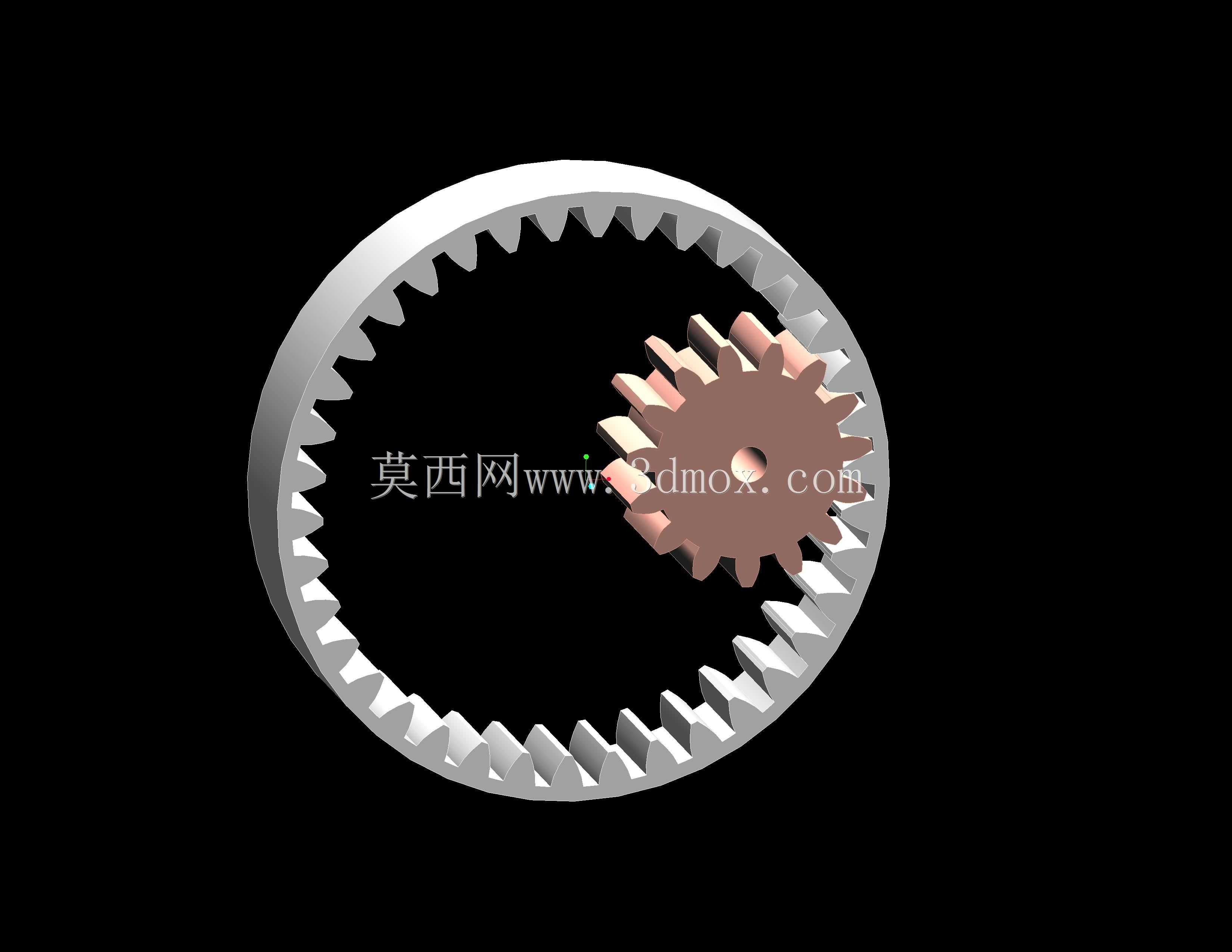

参数化直齿内外啮合齿轮传动结构

　　在常规机械传动系统的设计落地过程中，齿轮副的选型与参数匹配直接决定了整套动力传递链路的效率、噪音表现与服役寿命，这套内外啮合直齿齿轮结构，正是针对紧凑安装空间下的定比传动需求开发的参数化构型，区别于常规外啮合平行轴齿轮需要预留两个齿轮的中心距安装空间，内齿圈与外齿轮的啮合形式可以将传动结构完全收纳在齿圈的内部轮廓范围内，大幅缩减传动单元的径向占用尺寸，在行星轮系、小型回转驱动、精密分度机构、紧凑型减速单元中有着极高的应用频次。从实际工程落地的角度看，这套结构的设计逻辑完全围绕参数化迭代效率搭建，设计阶段将齿数、模数、压力角、齿顶高系数、顶隙系数这些核心齿形参数做了全关联绑定，调整任意参数时，内齿圈的齿形轮廓、外齿轮的齿形、啮合侧隙、安装中心距都会同步完成更新，不需要设计人员反复绘制渐开线齿形、修剪齿顶齿根过渡曲线，能大幅缩短不同传动比需求下的结构迭代周期，尤其适合在产品方案初期需要频繁调整传动参数的设计场景，避免重复建模带来的人为误差。从结构特性上看，直齿形式的内外啮合齿轮没有轴向分力，支撑轴承只需要承受径向载荷，对支撑结构的强度要求更简单，安装时不需要额外考虑轴向定位的预紧力调整，装配门槛更低；啮合过程中轮齿接触为线接触，承载能力比同模数的斜齿轮在径向紧凑布局下更有优势，同时直齿加工的工艺成熟度更高，不管是滚齿、插齿还是线切割打样，都能快速获得精度合格的零件，打样周期短，加工成本可控，适合小批量定制设备的传动单元选型。在安装边界的适配层面，

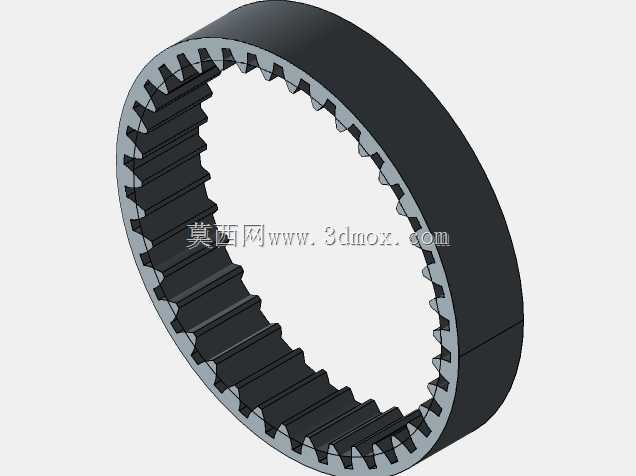

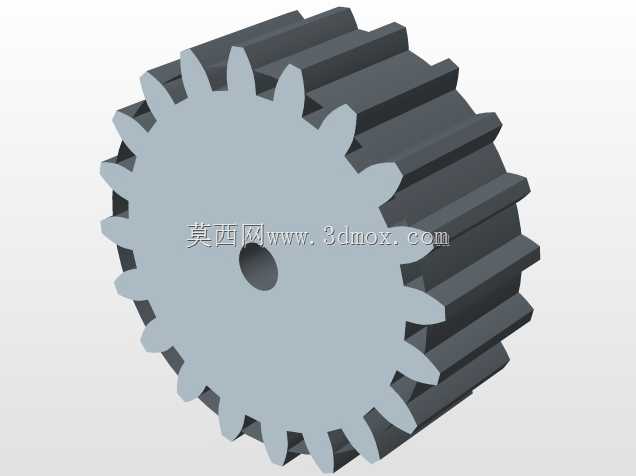

　　这套结构的内齿圈可以根据实际安装需求设计成一体式法兰结构，直接通过外圈的止口与设备壳体定位，用螺栓完成周向固定，不需要额外设计齿圈的支撑座，外齿轮的中心孔可以适配不同直径的传动轴，根据扭矩传递需求选择平键、花键或者过盈配合的连接形式，齿圈的外径、轴向厚度都可以随参数调整匹配不同的安装空间，比如在小型回转工作台的设计中，内齿圈直接固定在工作台底座，外齿轮连接驱动电机输出轴，就能在极小的空间内实现大减速比的回转驱动，整体结构的同轴度更容易保证，不会出现平行轴外啮合齿轮长期运行后轴承磨损导致中心距偏移、轮齿磨损加剧的问题。在实际工况适配中，这套啮合结构的侧隙可以通过参数调整直接控制，针对正反转频繁的传动场景，可以适当减小侧隙降低回程误差，

　　满足精密分度的定位精度要求；针对重载、低速的传动场景，可以适当放大侧隙预留润滑脂的存储空间，避免轮齿热膨胀导致的卡滞问题，齿根的过渡圆角也随参数联动调整，保证不同模数下齿根的弯曲强度满足载荷要求，避免应力集中导致的断齿失效。很多设计人员在搭建紧凑型减速结构时，往往会优先选择行星轮系，但行星轮系需要多个行星轮均载，对加工和装配精度要求极高，而单组内外啮合直齿齿轮结构，既保留了内啮合结构紧凑的优势，又不需要复杂的行星架结构，零件数量少，装配环节的累积误差更容易控制，在传动比要求不高、安装空间受限的场景下，综合成本和可靠性反而更有优势。比如在小型自动化设备的回转送料机构、便携式电动工具的减速单元、医疗器械的精密传动模块中，

　　这类单组内外啮合直齿结构的应用占比正在逐年提升，其参数化的设计形式也让设计人员可以快速根据客户的扭矩、转速、安装空间需求，快速生成适配的齿形结构，直接导入装配环境完成干涉检查，不需要从零开始绘制齿形，大幅提升设计效率。需要注意的是，这类内啮合结构在设计时要重点校验内齿圈的齿顶与外齿轮的齿根是否存在过渡曲线干涉，参数化模型中已经将干涉校验的逻辑嵌入到参数关联关系中，调整参数时会自动修正齿顶圆直径，避免实际加工后出现装配卡滞的问题，同时齿宽的匹配也做了关联约束，内齿圈的齿宽略大于外齿轮的齿宽，保证装配时即使存在少量轴向窜动，轮齿也能保持全齿宽啮合，不会出现局部接触导致的轮齿偏磨。从润滑维护的角度看，这种内置式的啮合结构可以直接在齿圈内部填充润滑脂，配合简单的端面密封就能实现长期免维护，不需要额外设计复杂的润滑油路，适合在不方便定期维护的设备场景中使用，比如户外小型检测设备、高空安装的回转驱动单元，都能依靠这种结构的低维护特性降低后期运维成本。
