电网巡检作业专用四旋翼无人机结构

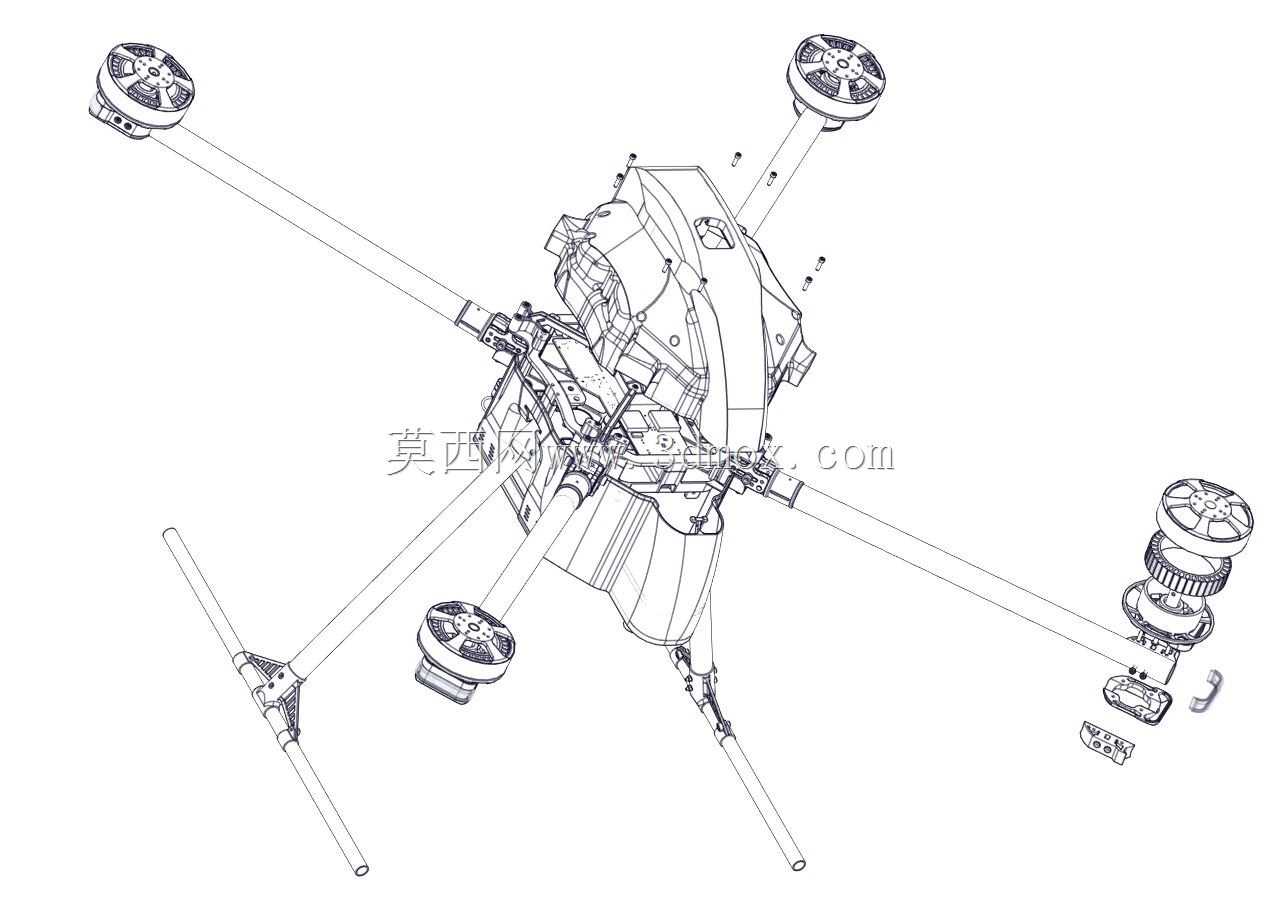

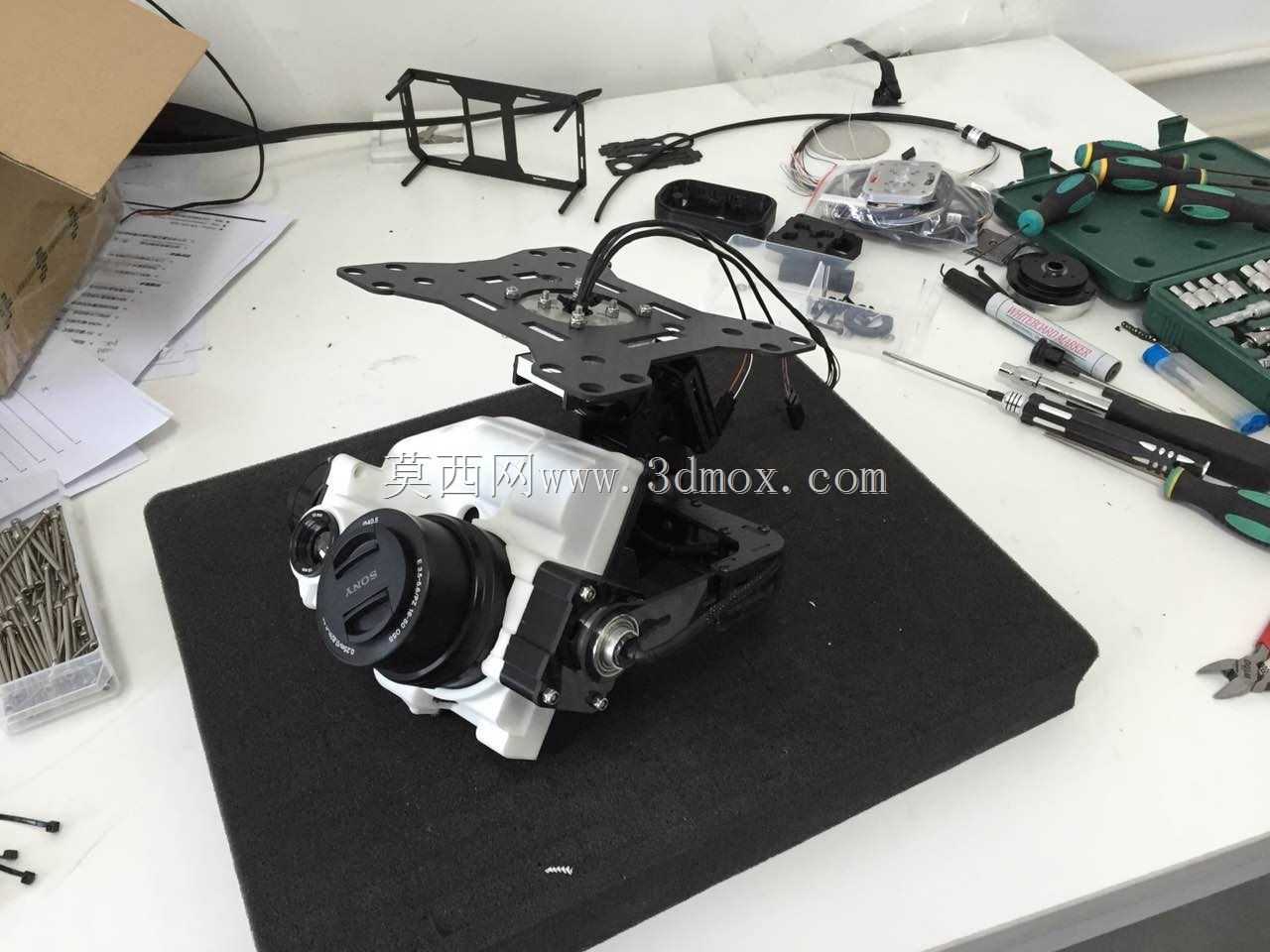

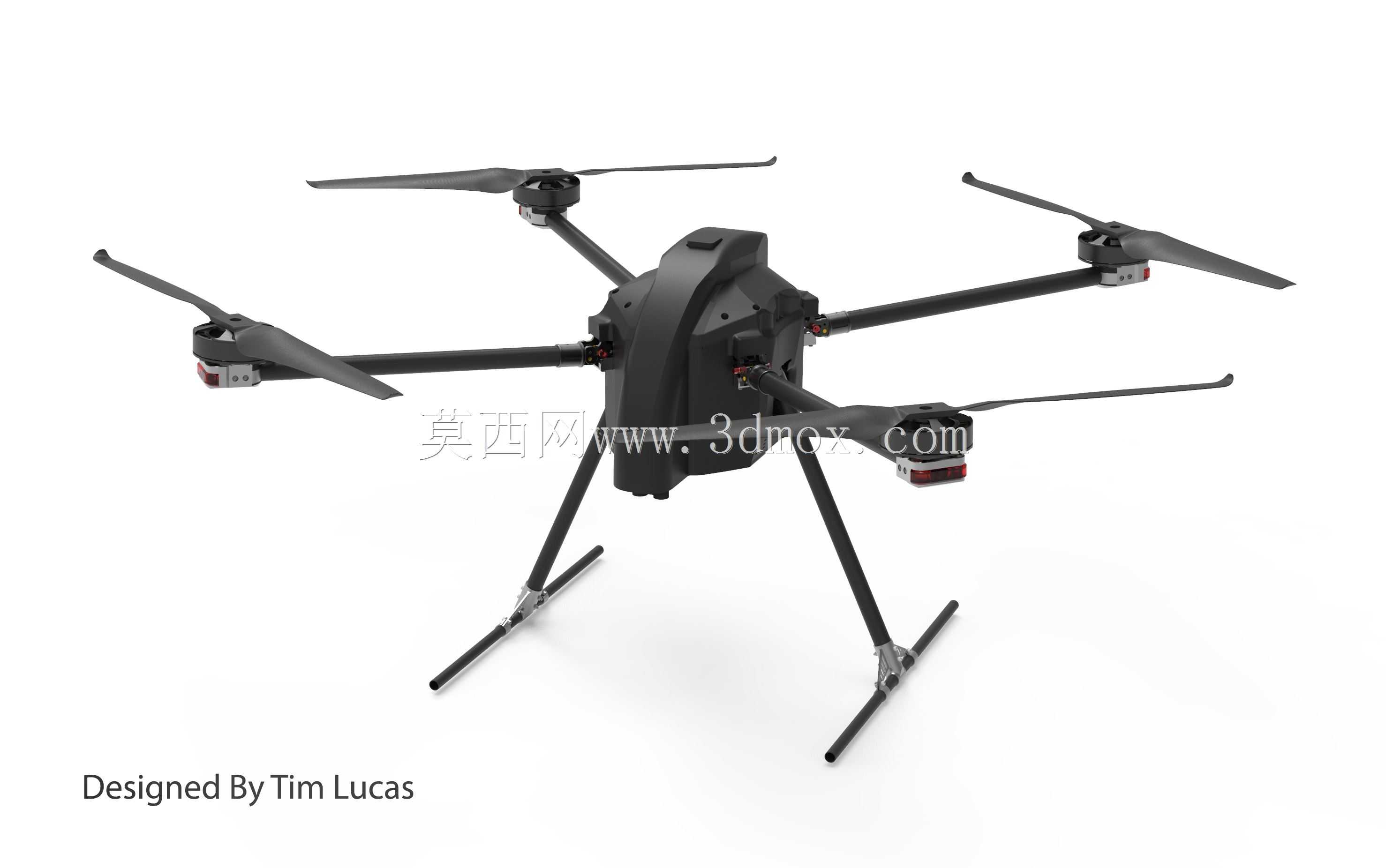

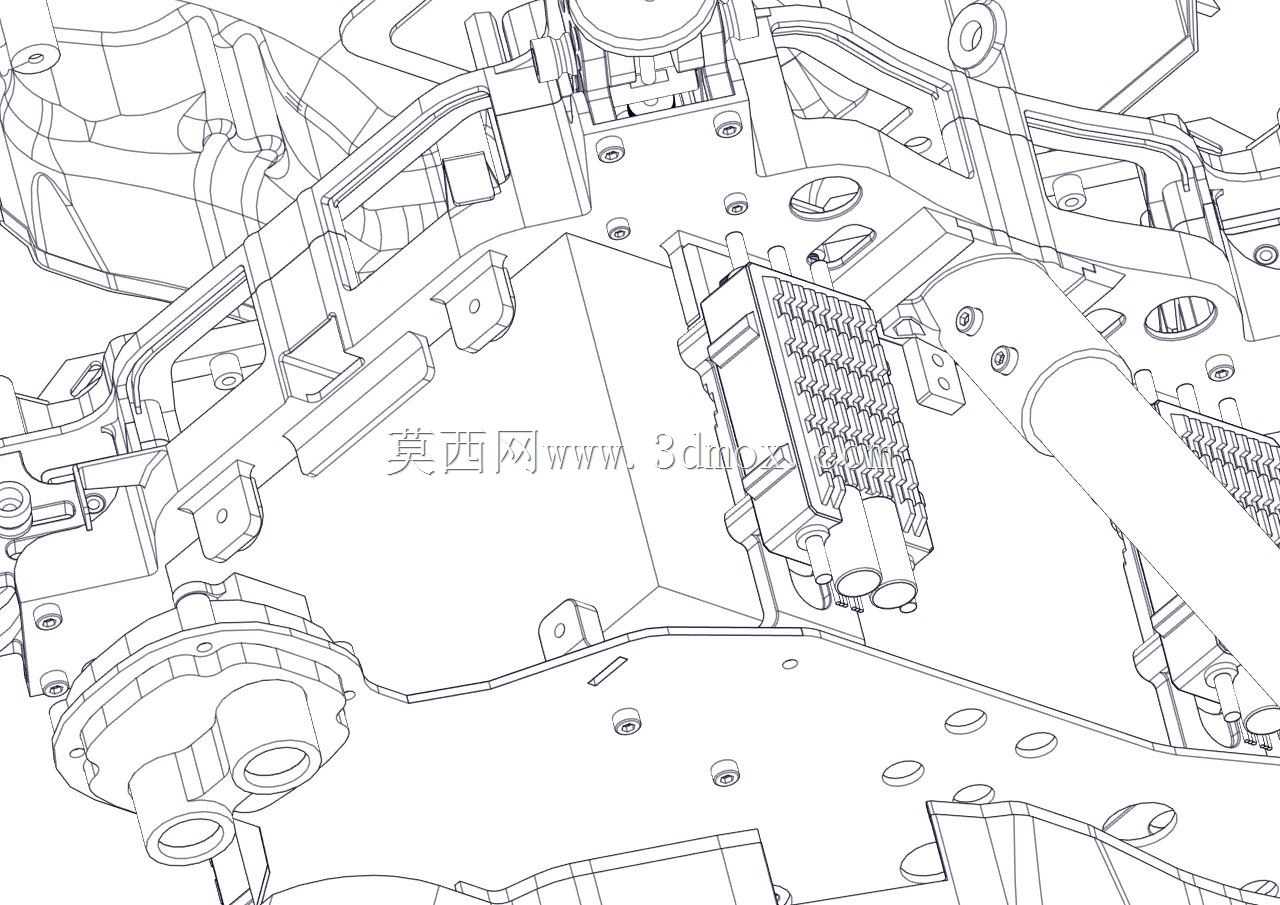

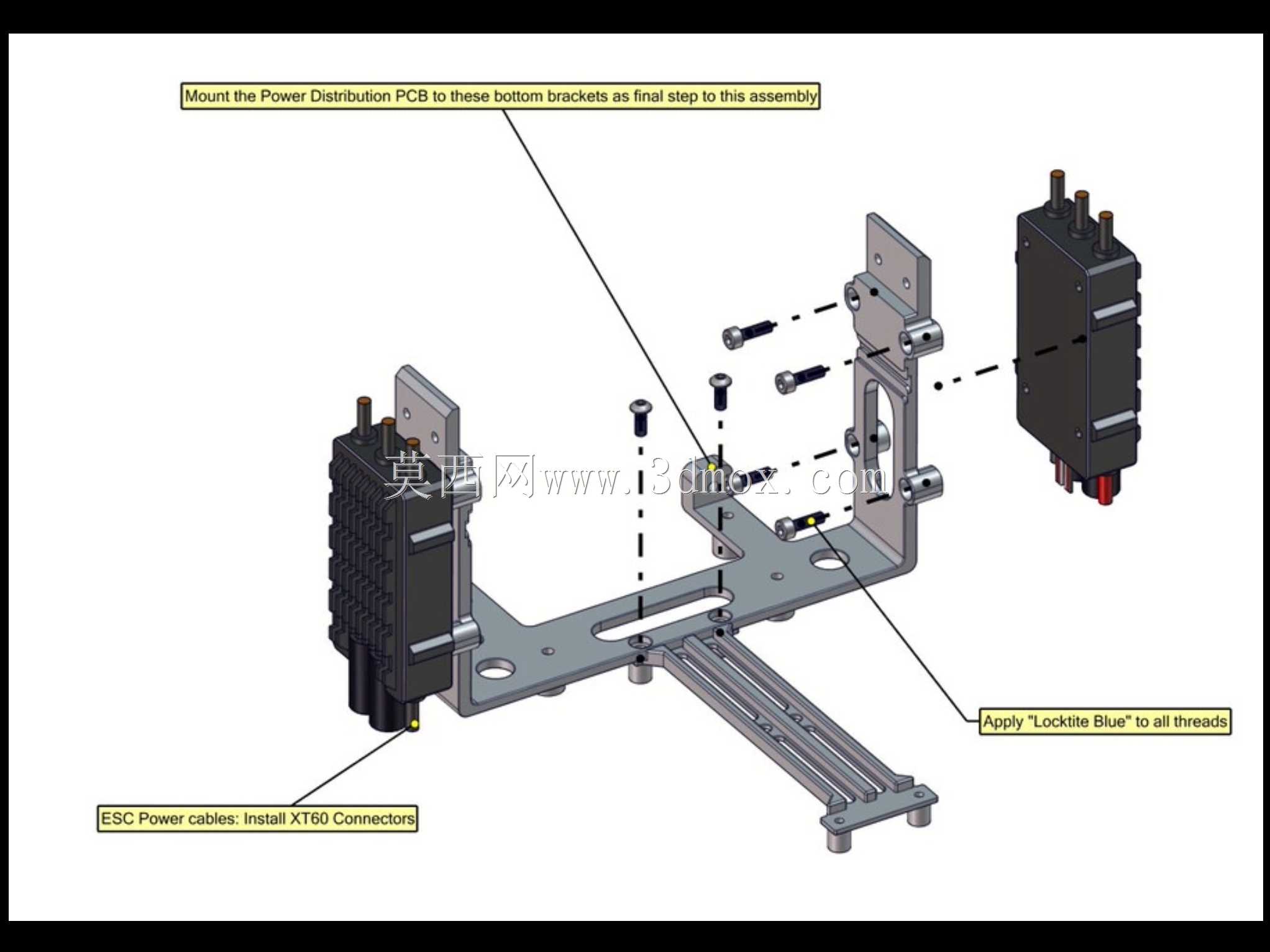

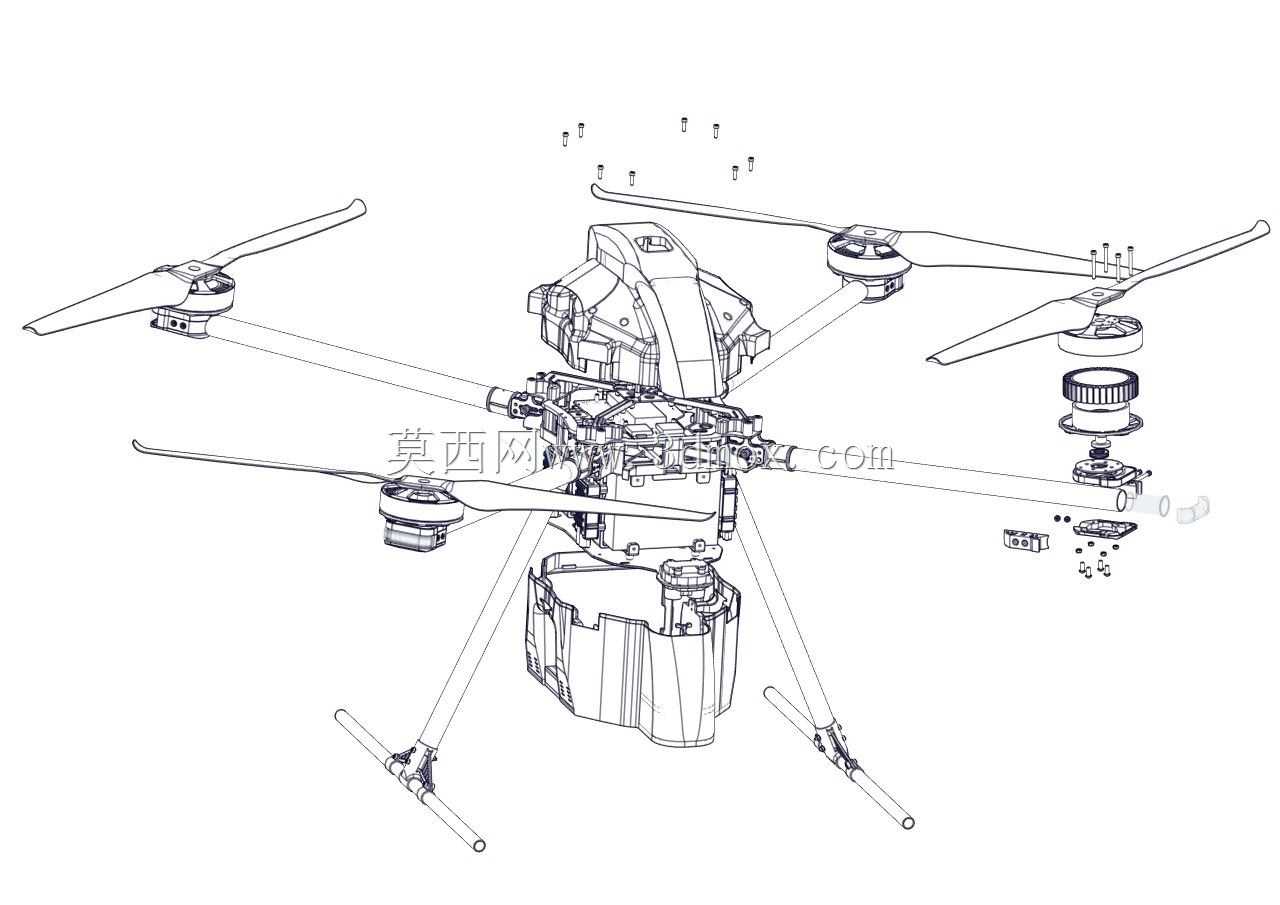

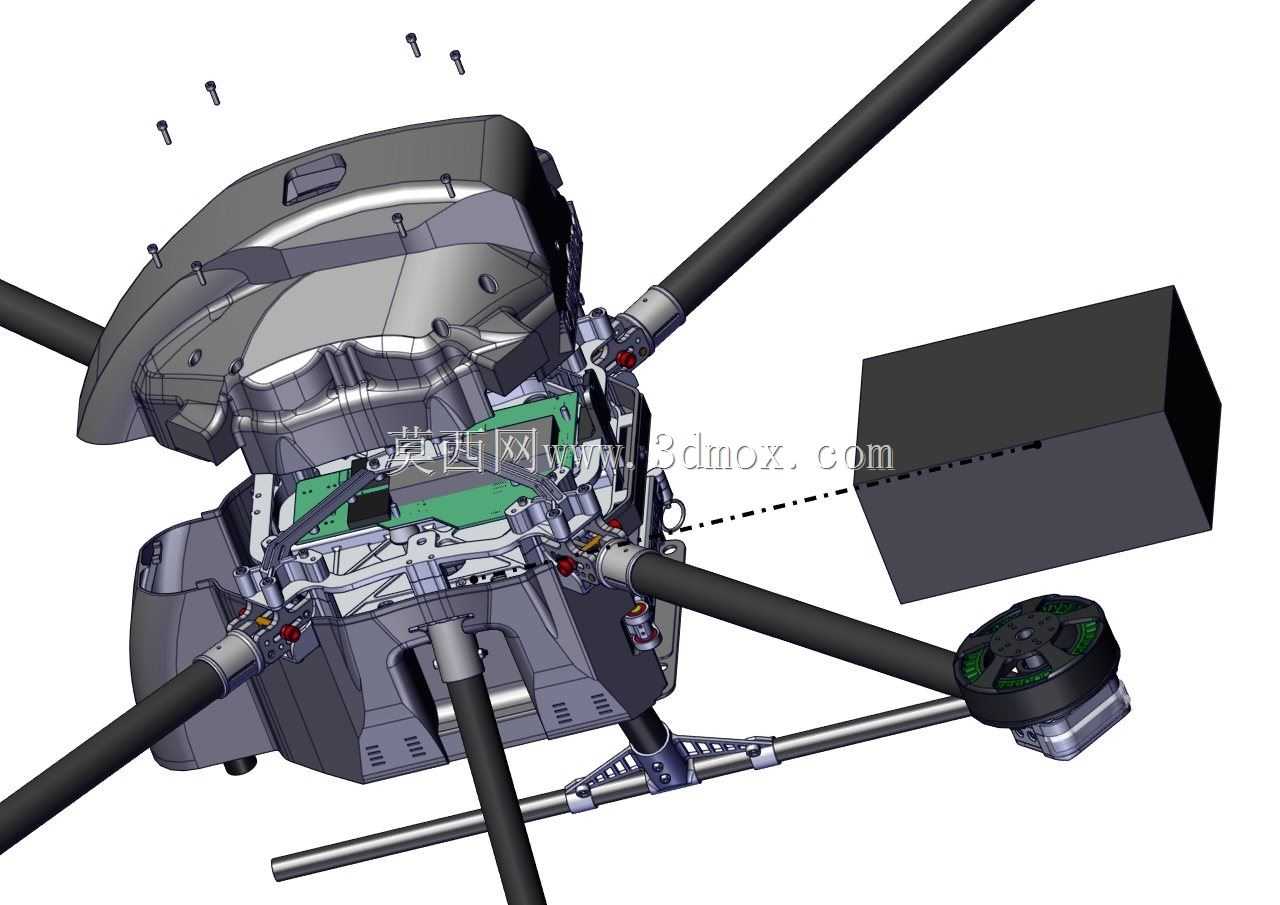

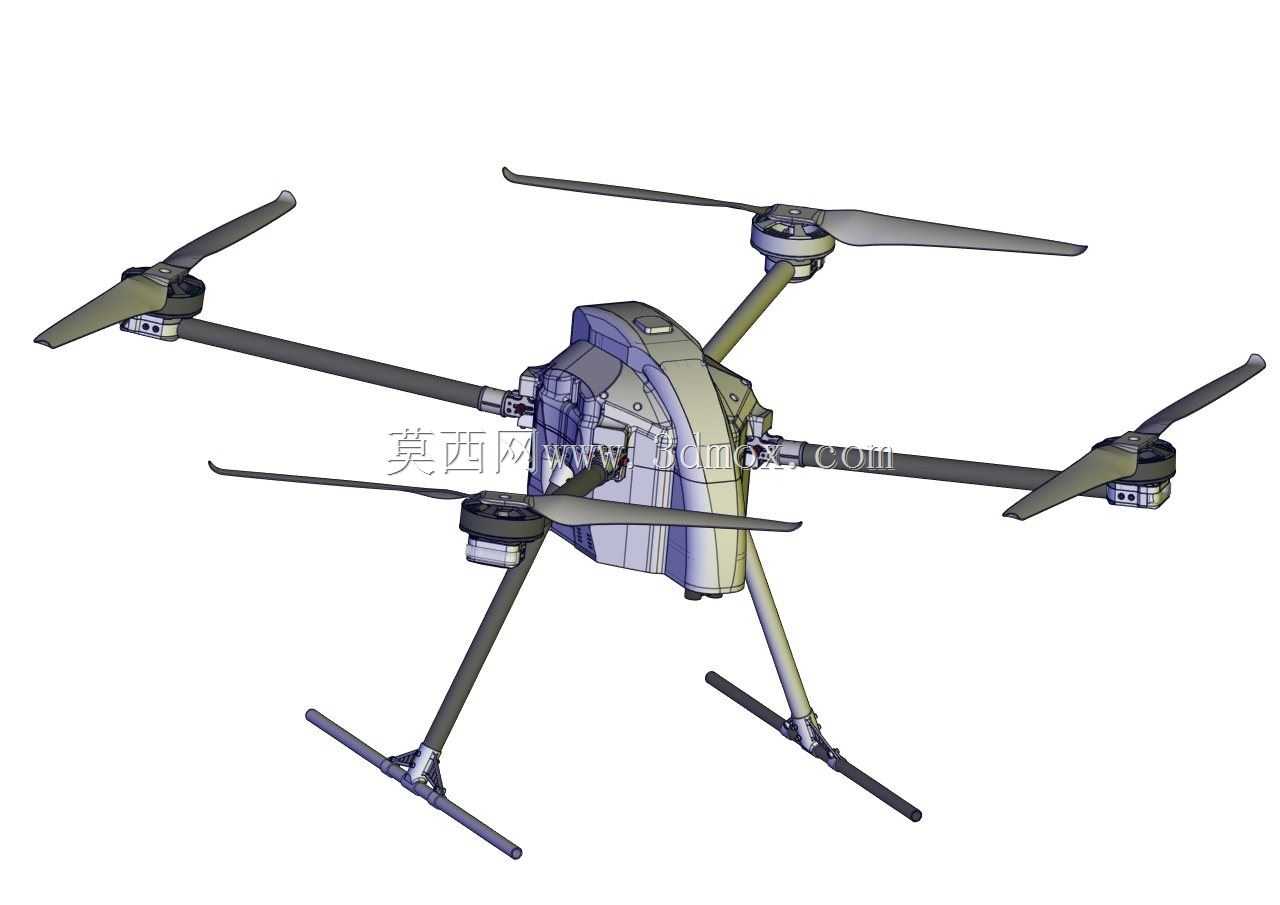

这款四旋翼飞行平台的核心定位是面向架空电网巡检作业场景打造的专业作业载体，区别于消费级航拍无人机，其整体设计完全围绕长航时作业、复杂工况适配、载荷拓展能力三个核心方向展开，能够满足山区、丘陵、城郊等多地形下的输电线路常态化巡检需求，替代人工完成杆塔部件缺损排查、线路弧垂测量、树障距离测算、发热点识别等高危重复性作业，大幅降低一线巡检人员的高空作业风险与野外徒步的劳动强度。从功能特性来看，该机型采用四轴交叉式动力布局，四个旋翼分别布置在机臂末端，对角旋翼旋转方向相反，通过差速调节实现飞行姿态的稳定控制，可在六级阵风环境下保持悬停精度，单次满电续航可达五十分钟，足够覆盖单基杆塔到相邻三到四基杆塔的巡检作业半径，无需频繁返航更换电池。机身主体采用一体化流线型上壳设计，内部预留了充足的航电设备安装舱位，可集成飞控模块、数传电台、高清可见光相机、红外热成像模组、RTK高精度定位模块等作业载荷，舱体做了密封处理，能够抵御野外作业时的扬尘与零星降雨，适应复杂户外气象条件。机臂采用高刚度碳纤维复合管材制作，在保证结构强度的同时尽可能降低自身重量，机臂与中心机身采用快拆式连接结构，方便作业人员外出作业时拆解收纳，抵达现场后可快速组装完成起飞准备，无需复杂的调试流程。起落架采用两组斜向支撑的滑橇式结构，支腿向外倾斜展开，既保证了降落时的支撑稳定性，避免地面不平整导致侧翻，又预留了机身下方充足的载荷安装空间，不会遮挡相机、传感器的探测视野，起落架底部带有防滑缓冲垫，可在硬质地坪、草地、碎石坡等不同地面条件下平稳起降。整机设计过程中充分考虑了安装边界与维护便利性，所有动力线路、信号线路均沿机臂内部走线，避免外露线路在飞行过程中被树枝剐蹭损坏，电调模块紧贴机臂根部安装，利用飞行时的旋翼下洗气流实现被动散热，无需额外加装散热结构即可满足长时间大功率飞行的散热需求。旋翼采用高效低阻的折叠式螺旋桨，桨叶翼型经过优化，在提升拉力效率的同时降低飞行噪音，作业时不会过度惊扰线路周边的居民与鸟类，减少不必要的飞行干扰。
