小型折叠四轴飞行器T-Motor电机安装支架

　　这款电机安装支架是针对小型折叠四轴飞行器的动力端安装需求开发的结构件，适配Tiger MN3508系列无刷电机的安装定位，采用铝合金数控铣削工艺加工成型，已经过实际装机飞行验证，可满足小型折叠航拍、巡检类四轴飞行器的动力端固定需求。

　　从实际应用场景来看，这类支架主要承担电机与机臂的连接传力作用，四轴飞行器飞行过程中，电机产生的拉力、扭矩以及机动飞行时的交变载荷，都需要通过支架传递到机臂主体，因此结构的刚性、安装精度直接影响飞行稳定性与动力输出效率。尤其是折叠机型，机臂折叠位置的受力本身存在应力集中风险，支架与机臂的衔接段需要兼顾轻量化与抗疲劳性能，避免长时间飞行后出现结构形变、螺丝孔位松动的问题。

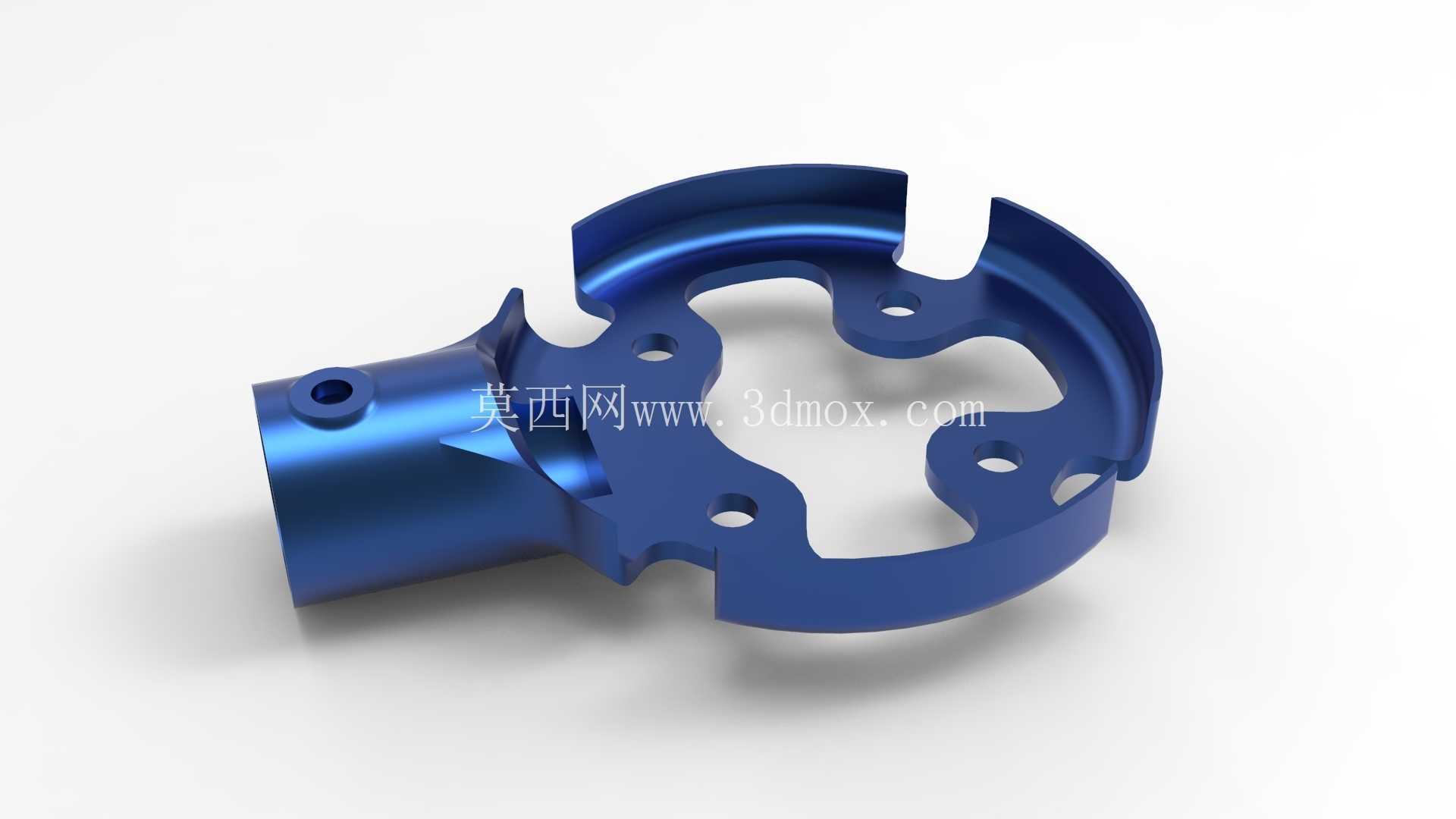

　　设计过程中首先围绕电机的安装边界做了定位匹配：支架上端的环形安装面完全贴合3508电机的底座安装孔位，四个沉头孔位的位置度公差控制在0.1mm以内，保证电机安装后轴芯与机臂轴线的垂直度，避免电机安装倾斜带来的动平衡问题，减少飞行时的高频振动。环形结构做了多处镂空减重设计，在不降低安装面刚性的前提下，尽可能去除非受力区域的材料，降低整机起飞重量，提升飞行器的续航表现。

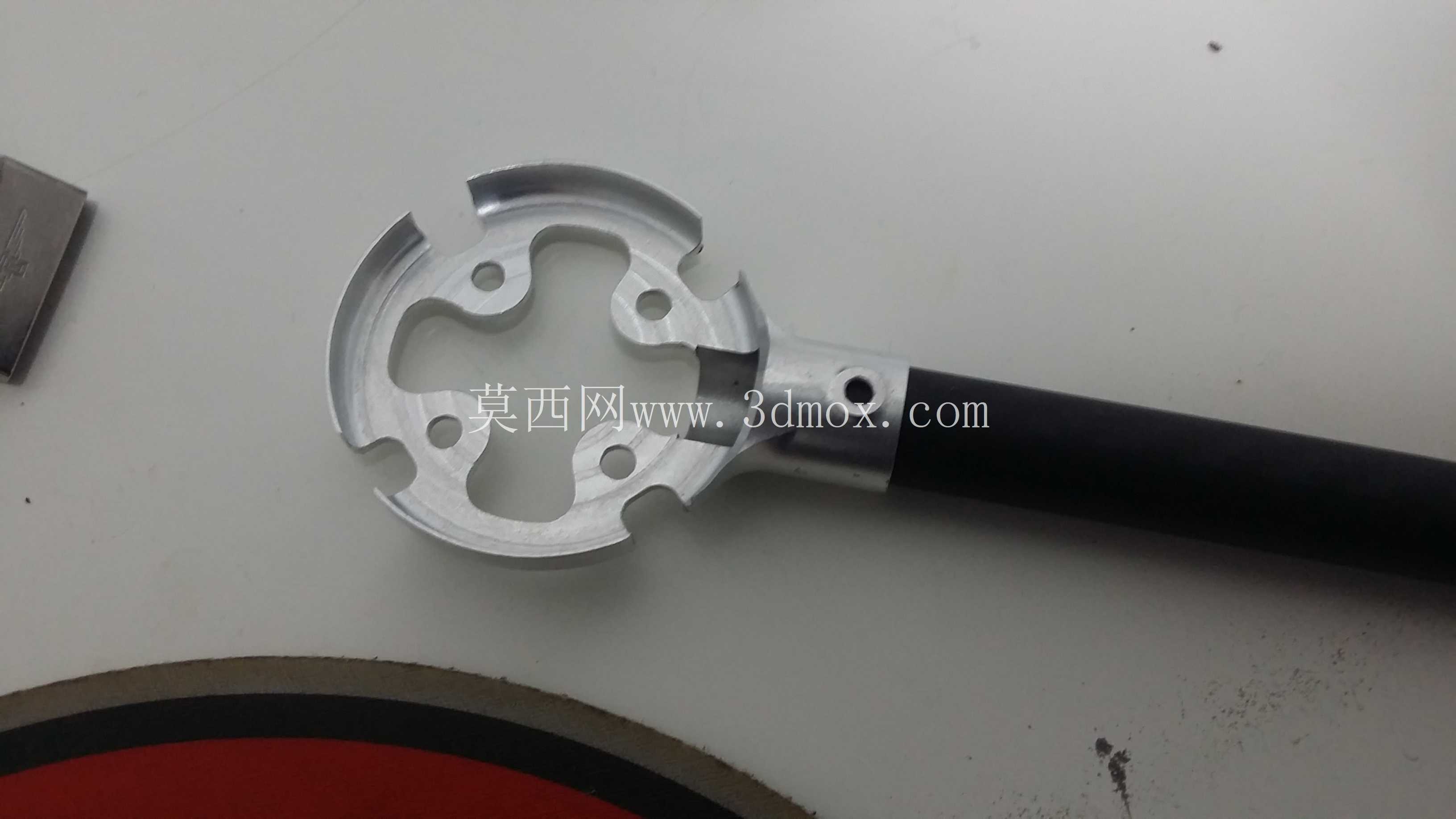

　　支架与机臂连接的柱段采用同轴圆柱结构，可直接插入标准规格的圆形碳管机臂内，侧面预留的顶丝孔可实现支架与机臂的周向、轴向固定，安装时不需要额外做粘接处理，后期维护更换电机或者支架时拆装便捷。柱段与环形安装面的衔接位置做了大圆弧过渡处理，通过应力仿真优化了过渡区域的壁厚，避免飞行时交变载荷在转角位置产生应力集中，降低结构断裂风险。

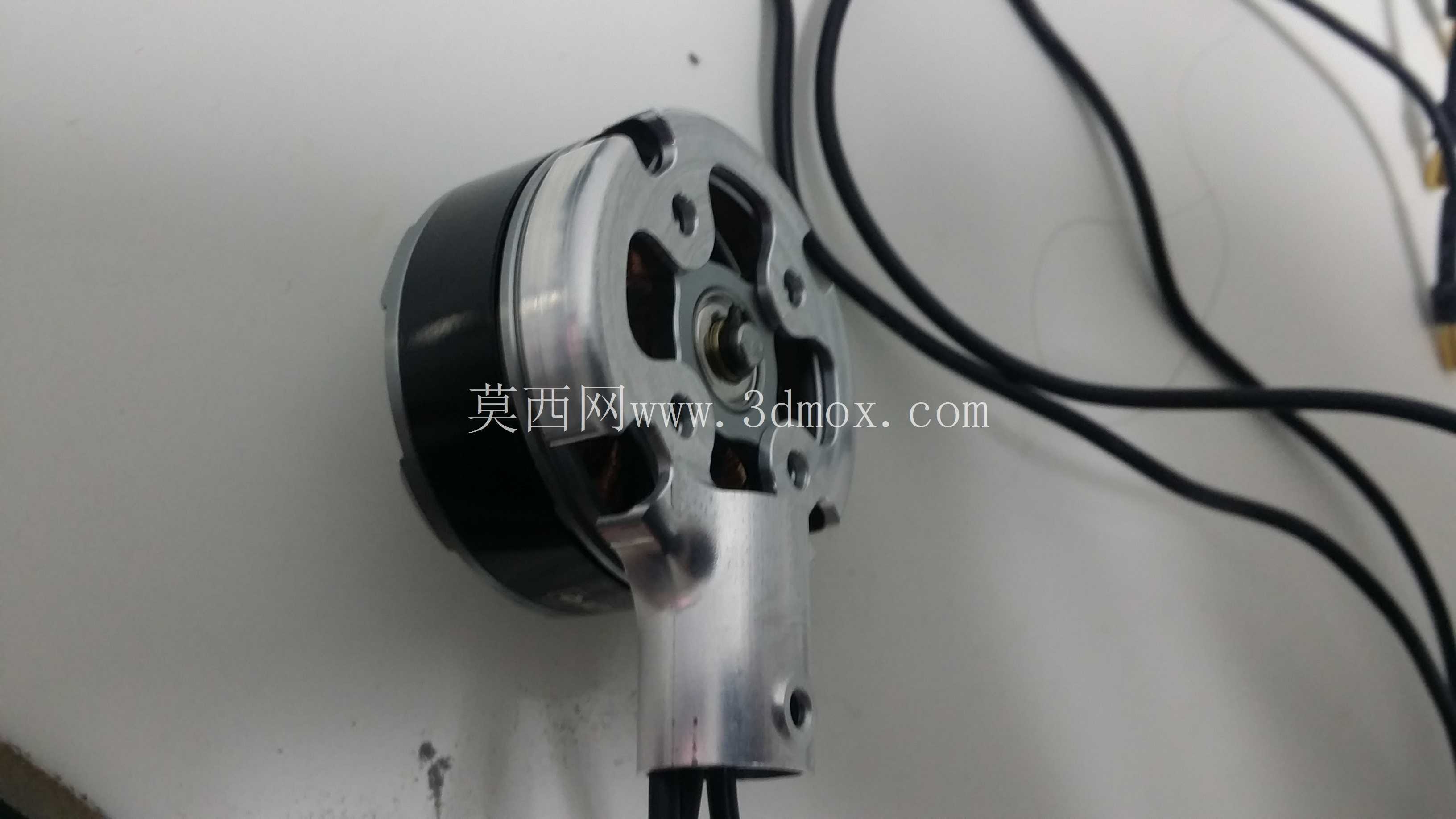

　　实际加工时选用6061铝合金作为毛坯材料，加工完成后做阳极氧化表面处理，提升零件的表面硬度与抗腐蚀能力，同时蓝色氧化层也能起到外观标识作用，方便装机时区分不同机臂的安装位置。经过实际装机测试，在搭配15寸螺旋桨、满油门拉力测试下，支架没有出现形变、松动问题，连续20架次的飞行循环后，孔位没有出现磨损、滑牙情况，完全满足小型折叠四轴飞行器的日常使用需求。针对折叠机型的收纳需求，支架的环形安装面做了缺口避让设计，机臂折叠时不会与相邻的机臂结构产生干涉，折叠后整机的收纳尺寸更紧凑，方便外出携带作业。
