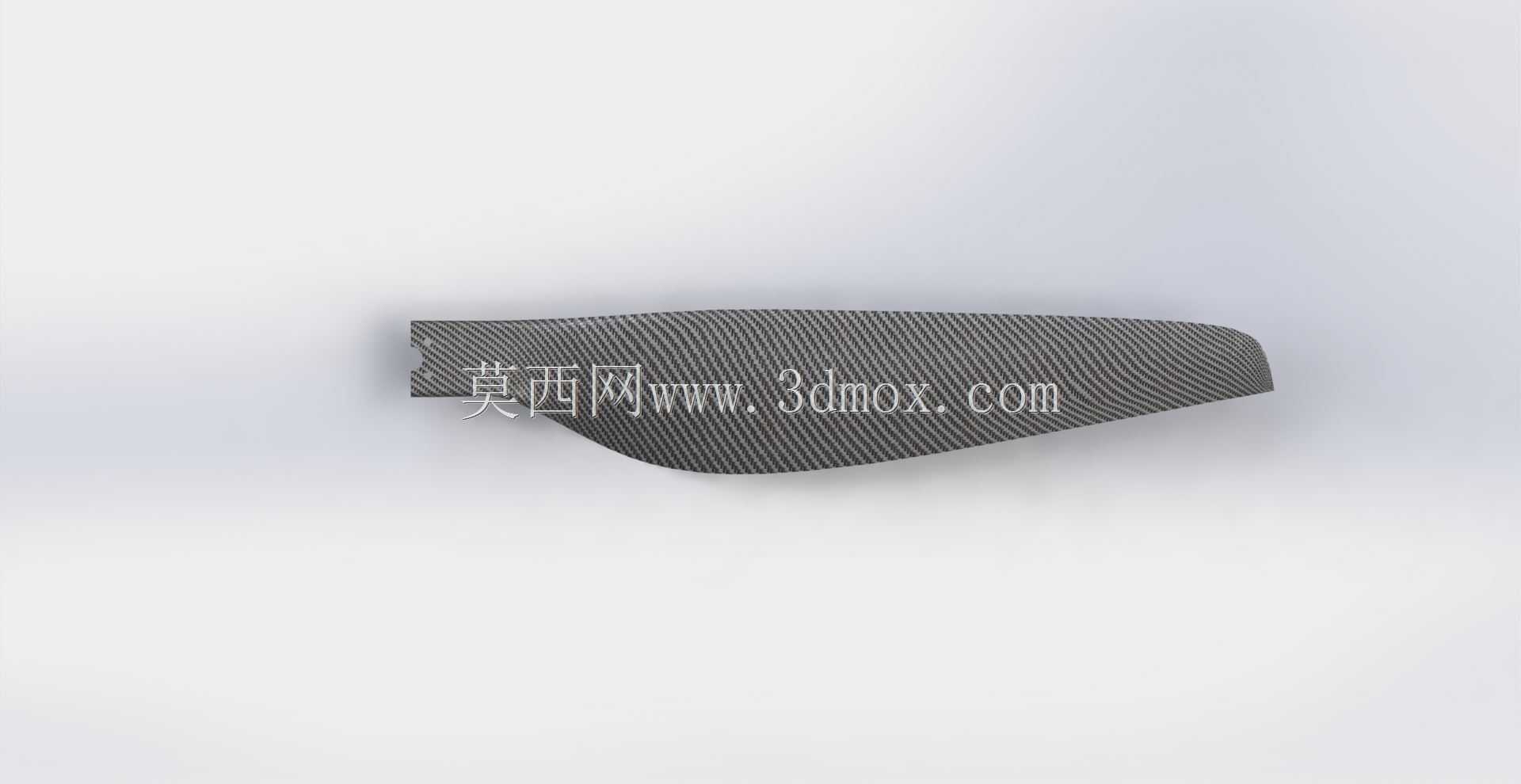

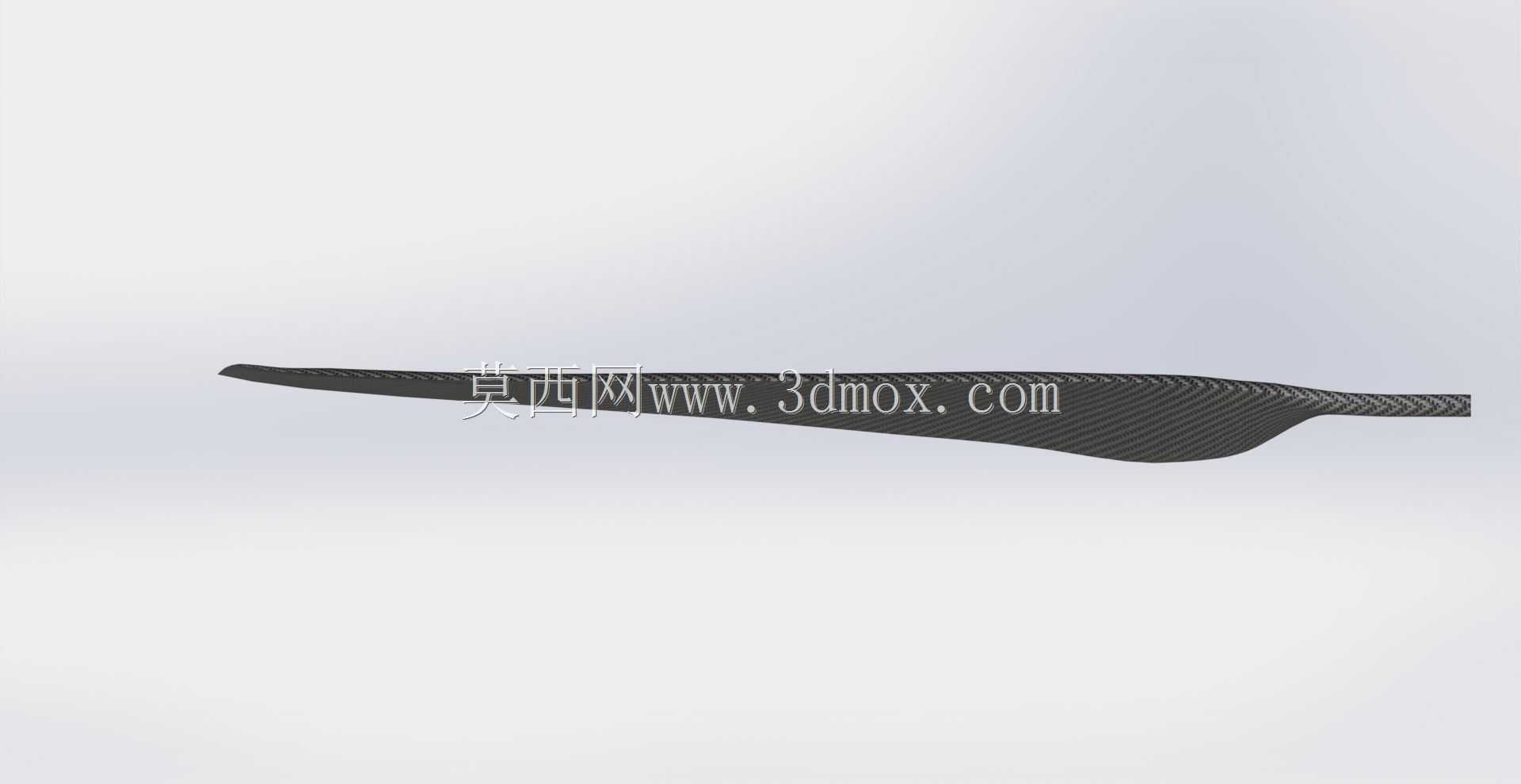

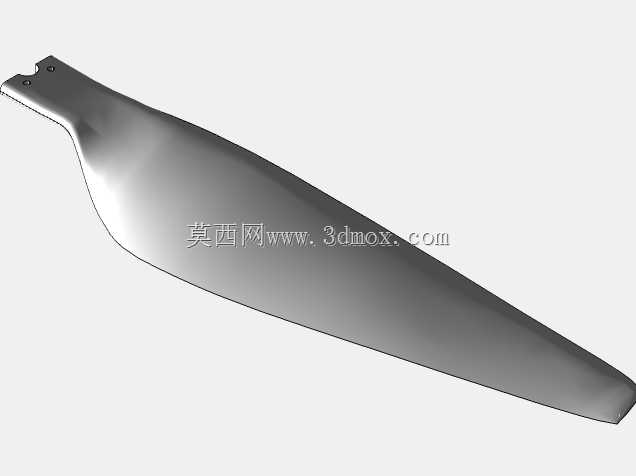

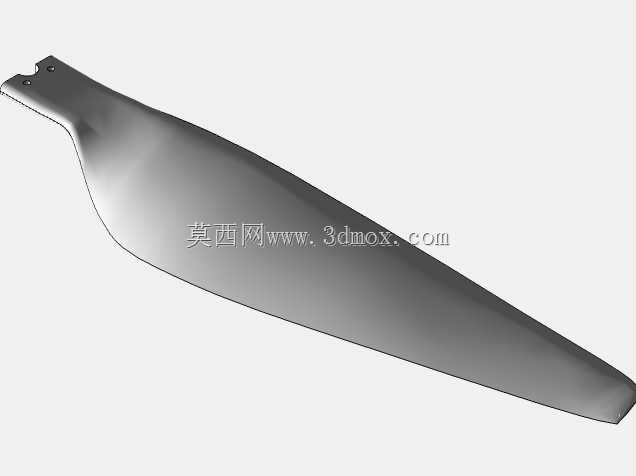

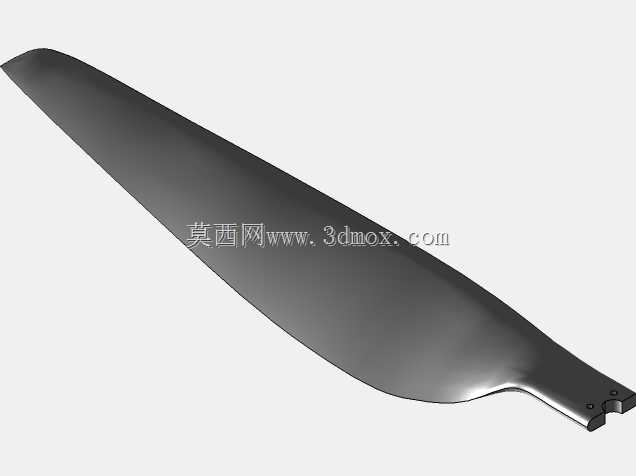

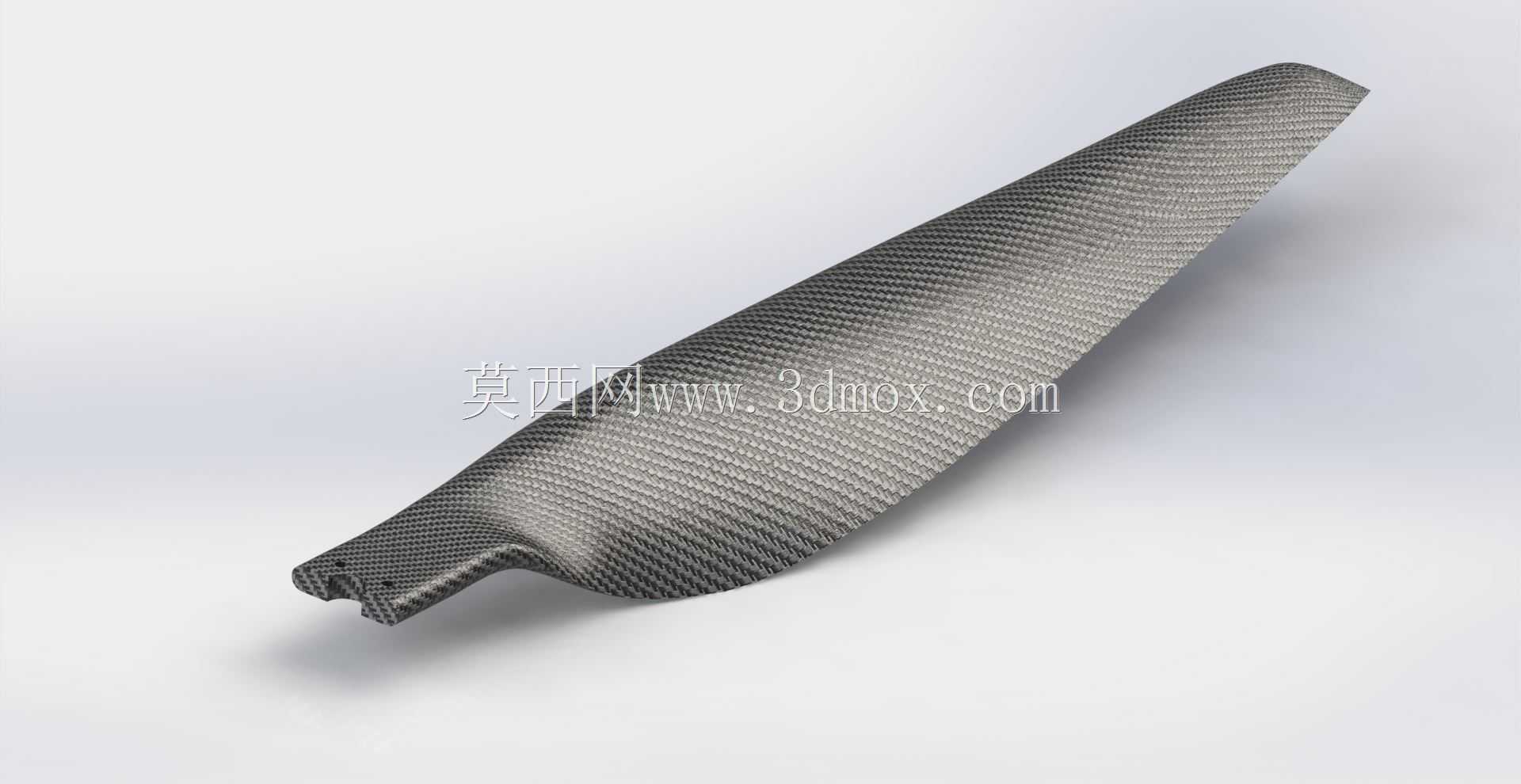

T电机适配28x9.2规格碳纤维螺旋桨结构

这款螺旋桨主要面向多旋翼无人机、小型无人直升机的动力输出场景，是动力系统中直接将电机转动扭矩转化为空气推力的核心执行部件，在航拍测绘、农林植保、电力巡检、航模竞技等低空无人飞行器领域有着广泛应用，其气动效率、结构强度直接决定了飞行器的续航时长、负载能力与飞行稳定性。在实际使用中，该螺旋桨匹配对应规格的外转子无刷电机，通过桨根的定位安装孔与电机输出轴座精准配合，依靠紧固件锁紧后随电机转子同步高速旋转，通过桨叶翼型对空气的做功产生轴向推力，同时可通过不同桨叶的转速差实现飞行器的姿态调整与航向控制，在大拉力植保无人机上还可通过成对正反桨的搭配抵消旋转反扭力，避免机身出现自旋偏移。从功能特性来看，该螺旋桨采用高升阻比的低速翼型设计，桨叶从根部到梢部存在连续的翼型厚度与扭转角变化，根部区域厚度更大以承载旋转时的巨大离心力，梢部做了削尖与后掠处理以降低翼尖涡流带来的能量损耗，表面的碳纤维纹理结构不仅是材质特性的体现，更能在降低桨叶自重的同时提升整体结构刚度，避免高速旋转时出现桨叶形变导致的动平衡失效，降低飞行过程中的振动与噪音。设计过程中首先围绕匹配电机的KV值、最大输出扭矩确定了桨叶的直径与螺距参数，28英寸的直径可以在较低转速下撬动更大流量的空气获得充足拉力，9.2英寸的螺距匹配电机的额定转速区间，避免出现电机负载过大过热的问题；其次针对桨根安装区域做了应力分散设计，安装孔周边做了局部加厚与圆弧过渡，避免长期交变载荷下出现桨根断裂的风险，桨叶的整体重心与气动中心经过反复调校，确保单片桨叶的静平衡符合要求，成对安装后无需额外添加过多配重即可实现良好的动平衡表现。在安装边界上，该螺旋桨的桨根安装孔位间距、中心孔径完全适配对应型号T电机的输出座安装尺寸，安装后桨叶旋转平面与电机安装端面保持平行，旋转扫掠区域不会与飞行器机臂、起落架产生干涉，桨叶的整体厚度与外形轮廓预留了足够的飞行形变余量，在大拉力输出工况下的形变量控制在安全范围内，不会出现桨尖剐蹭机身的问题。
