XBee Pro S1无线数传模块结构设计

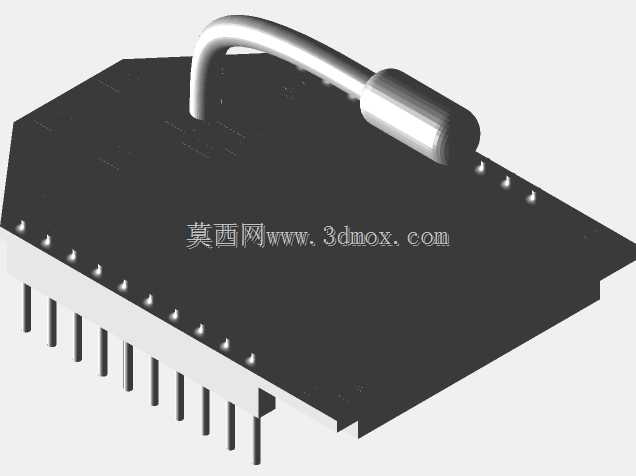

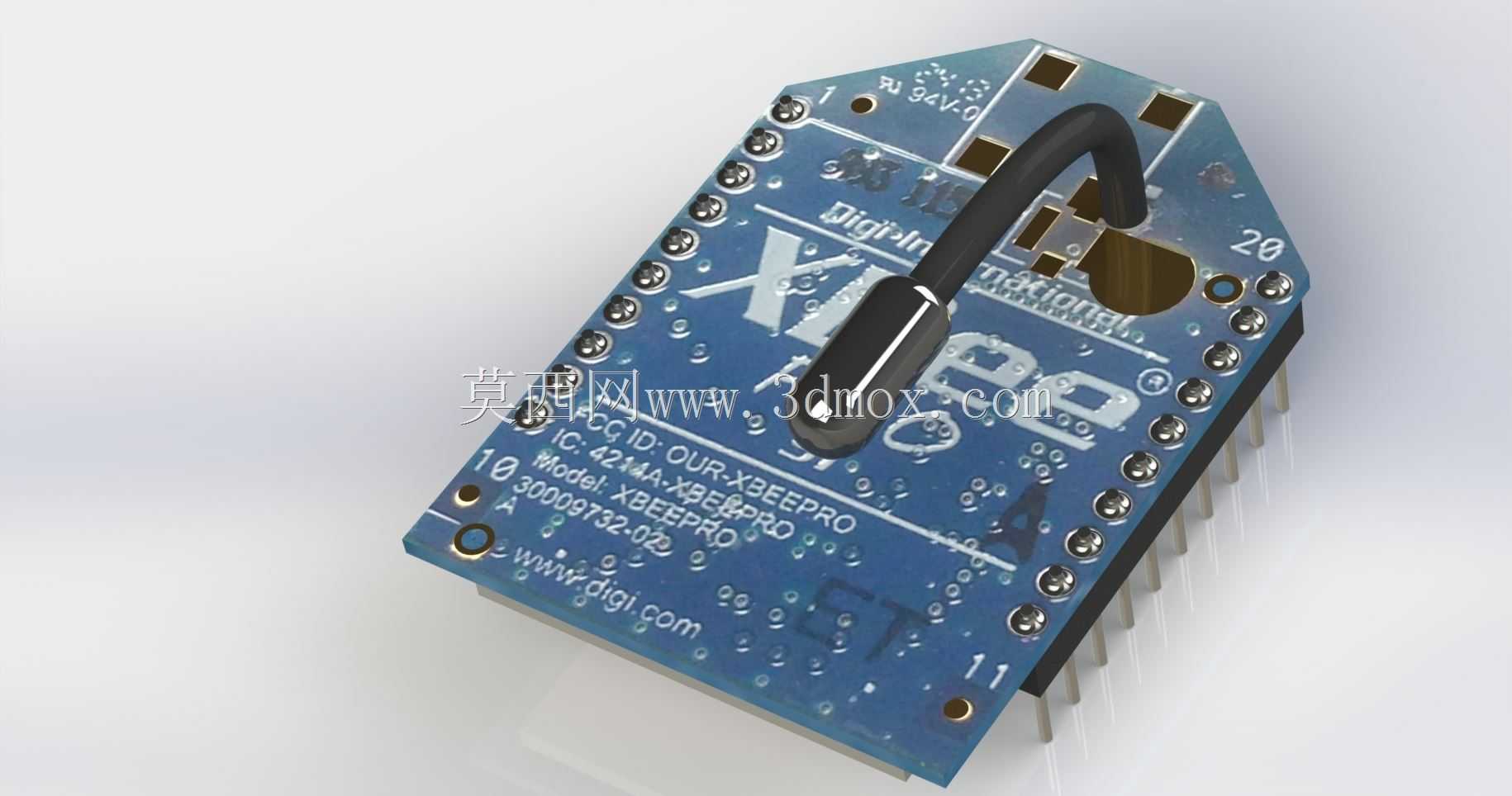

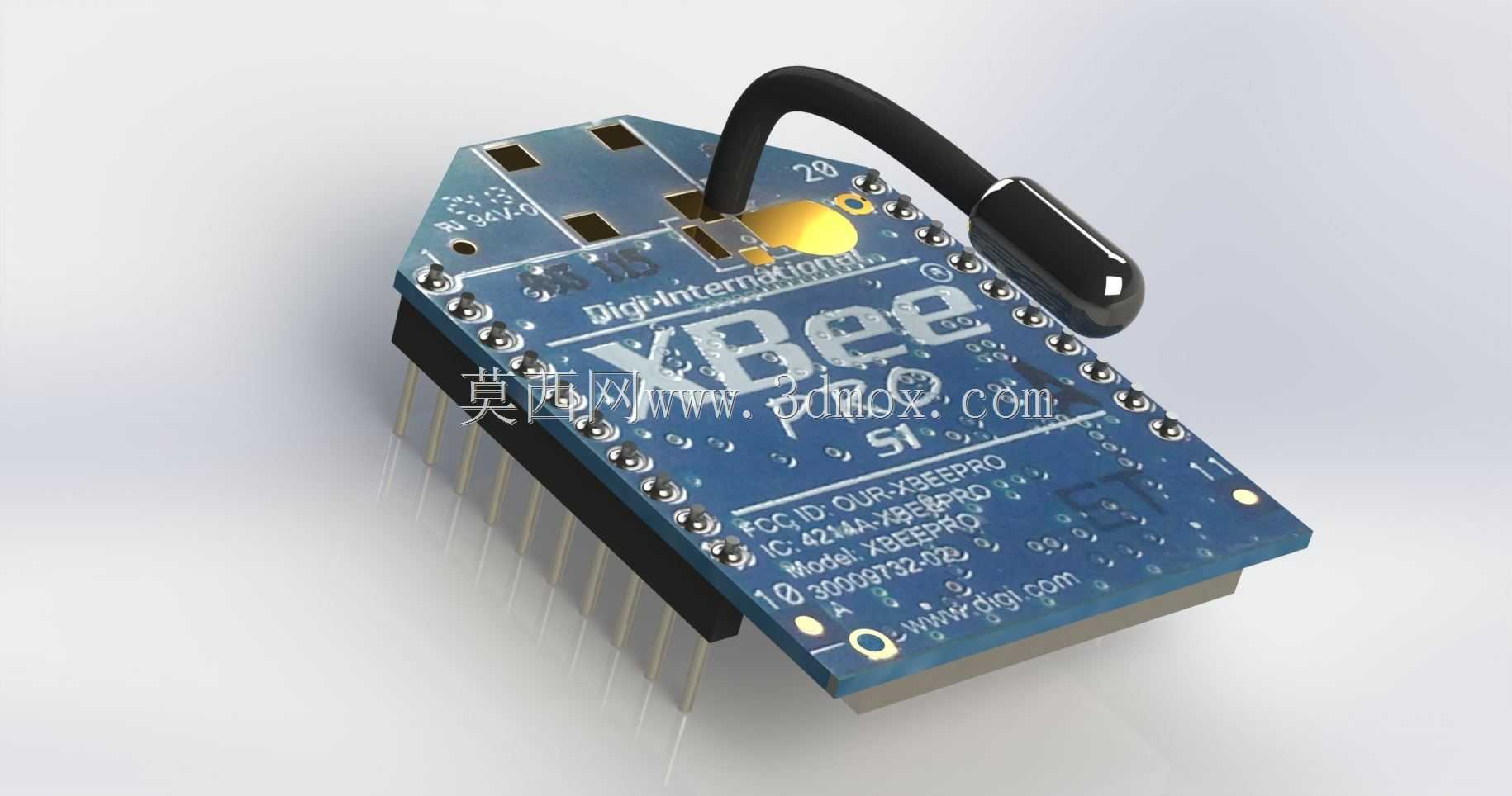

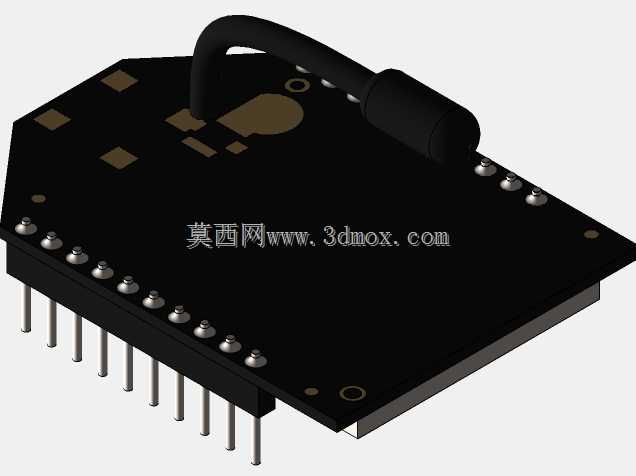

这款XBee Pro S1无线数传模块的三维结构设计，围绕短距离无线数据传输场景的实际使用需求展开，可广泛应用在工业现场传感数据采集、小型机器人无线控制、智能家居设备组网、户外环境监测节点通信等场景中，能够为设备间提供稳定的低速率无线数据透传通道，替代传统有线串口连接，大幅降低现场布线的施工难度与后期维护成本。模块整体采用切角矩形的PCB外形设计，板体边缘均匀排布两排直插式焊盘引脚，可直接插接在标准2.54mm间距的面包板或配套载板上，也可通过回流焊工艺直接贴片焊接在主控电路板上，适配不同生产组装场景的安装需求。板体顶部预留的天线安装位，可根据实际使用场景搭配导线天线或者外置高增益棒状天线，在开阔无遮挡环境下可实现上百米的稳定通信距离，满足多数短距离无线组网的覆盖要求。设计过程中严格遵循原厂器件的实际布局规范，板上的芯片、电容、电阻、指示灯等贴片元件的位置与实际器件完全对应，既还原了模块真实的外观细节，也预留了足够的安装间隙，避免在装配过程中与周边结构件发生干涉。模块的引脚定义完全匹配通用XBee系列的标准接口，可直接兼容市面上多数开源硬件主控板的扩展接口，无需额外设计转接电路即可快速集成到现有设备方案中。板体上预留的两个定位安装孔，可配合铜柱或者螺丝将模块固定在设备壳体内部，提升设备在震动环境下的连接可靠性，避免长期使用过程中出现引脚松脱、接触不良的问题。整体结构设计兼顾了外观还原度与装配实用性，既可以用于产品开发阶段的结构干涉验证，也可用于教学演示场景下的无线通信原理展示，帮助开发者快速完成无线通信功能的方案验证与结构适配，缩短产品开发周期。
