小型固定翼教学实训无人飞行器结构设计

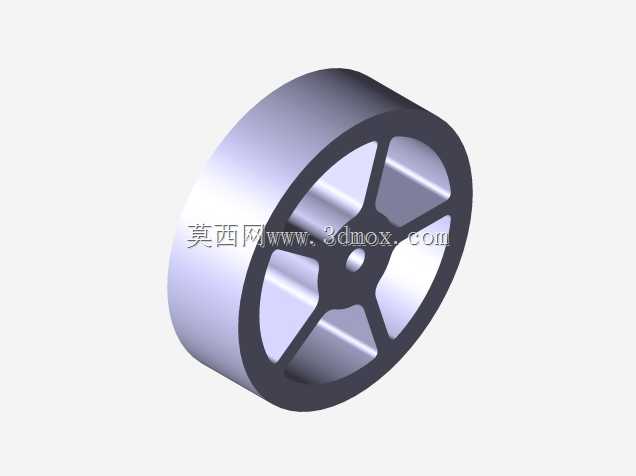

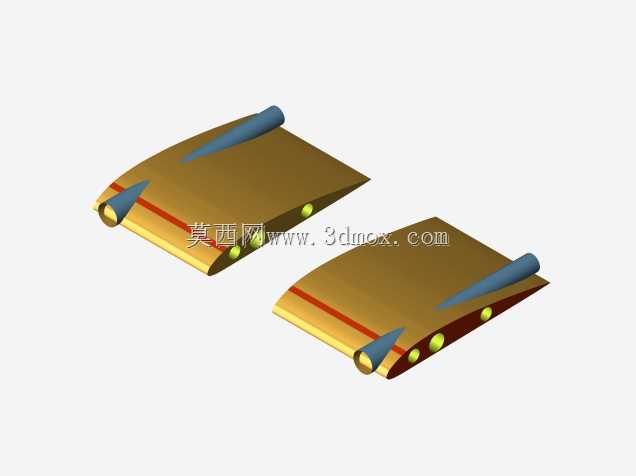

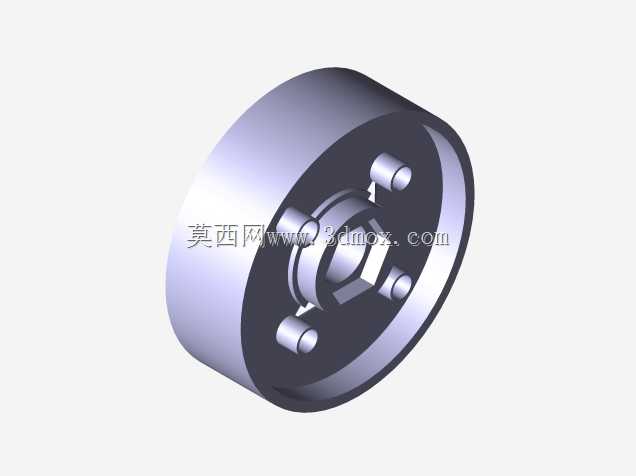

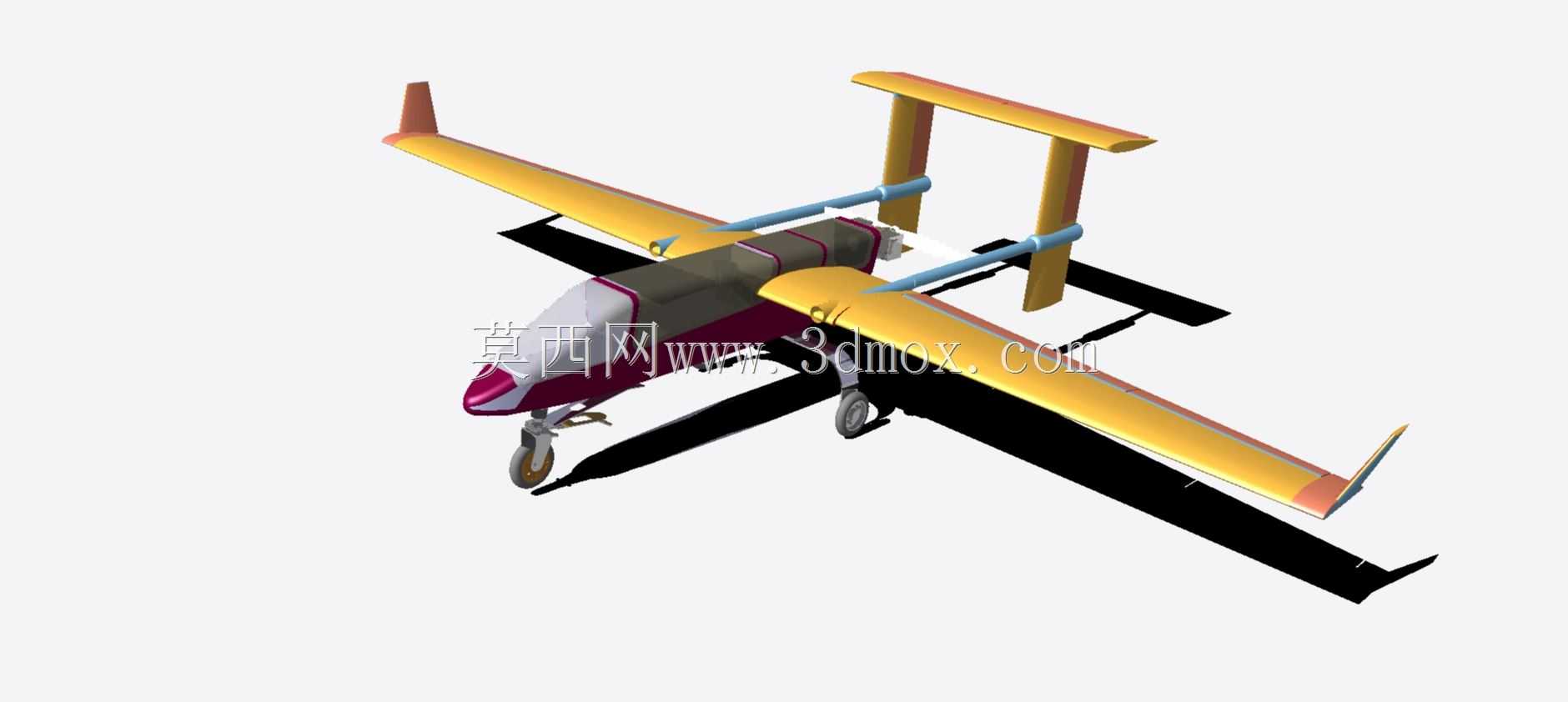

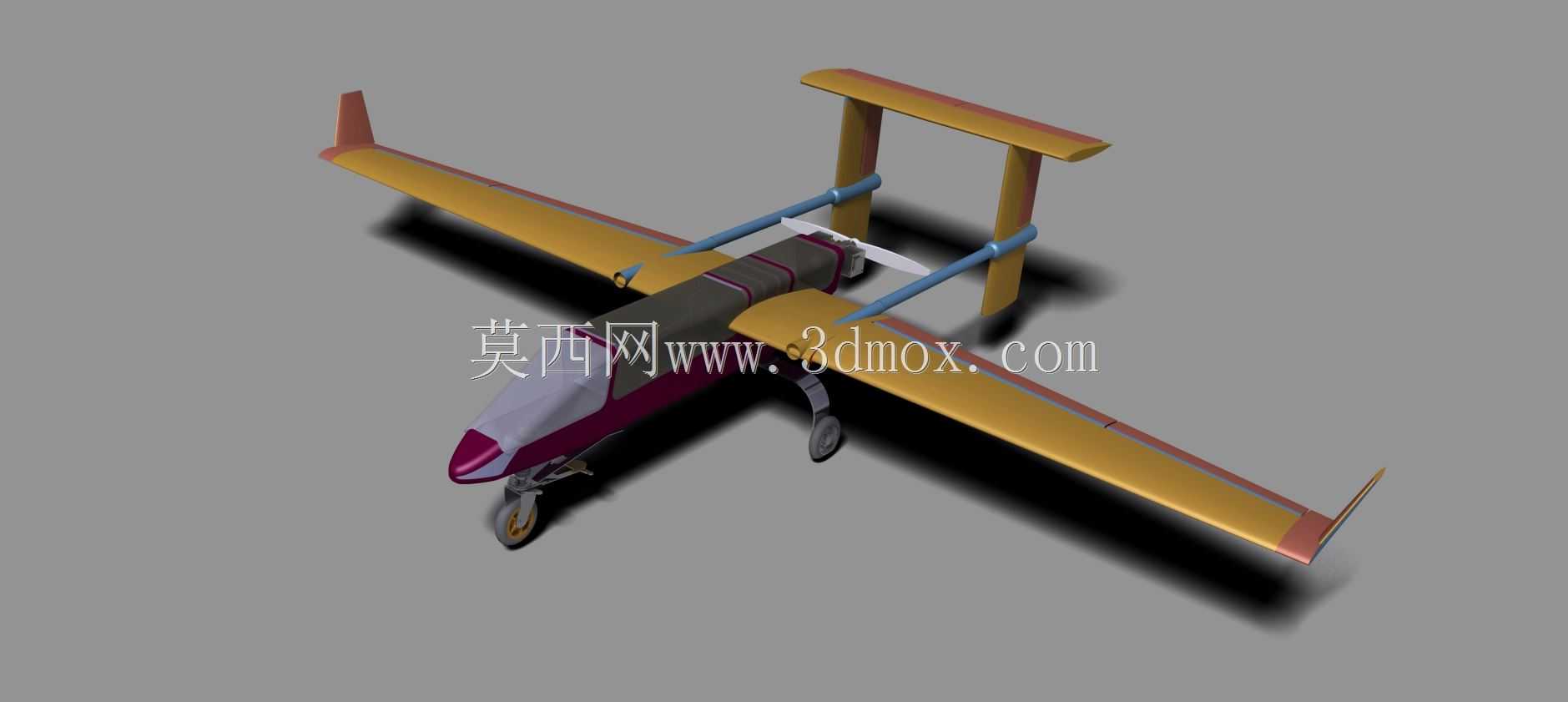

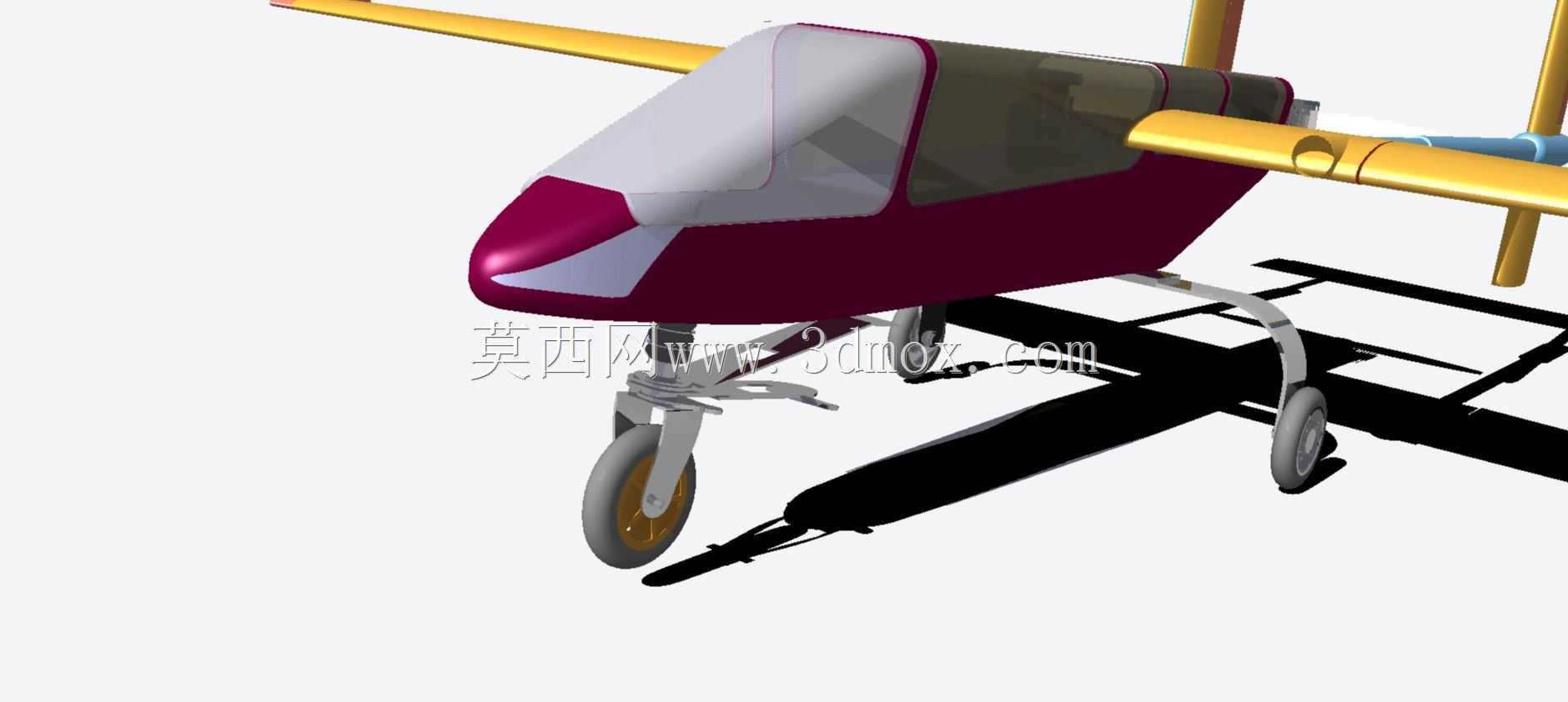

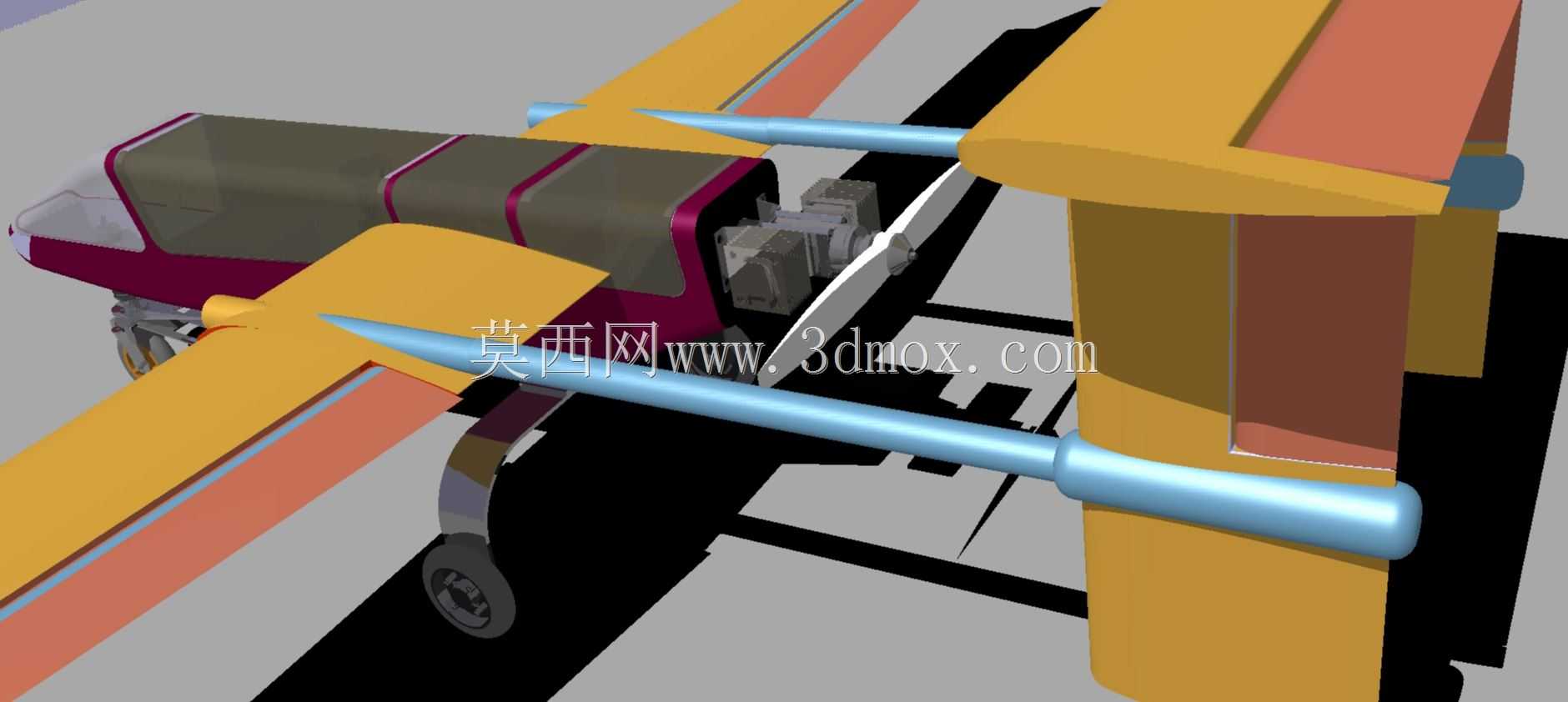

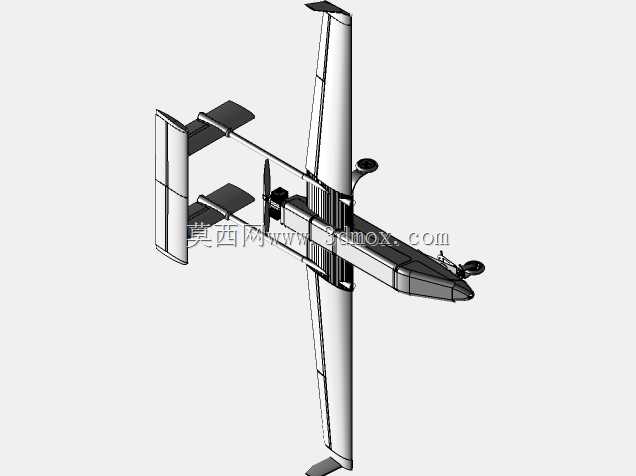

该款小型固定翼无人飞行器主要面向航空教学实训、学生科创实践、低空航模试验场景设计，可作为航空类专业飞行器结构设计课程的实操验证载体，也可用于小型户外航测、低空环境数据采集的试验平台，能够帮助学习者直观理解固定翼飞行器的气动布局、起落架结构、动力安装逻辑与整机配重平衡原理。整机采用上单翼布局设计，机翼布置于机身顶部位置，能够有效提升飞行过程中的横向稳定性，降低低空低速飞行时的失速风险，适配学生实训阶段的操作容错需求，机翼与机身采用快拆式连接结构，便于日常收纳、运输与部件更换维护。机身前部设置一体化流线型座舱罩，采用多面拼接的曲面造型设计，在降低飞行风阻的同时，可预留足够的内部舱体空间，用于放置飞控模块、动力电池、数据采集传感器等机载设备，座舱罩采用快拆卡扣固定，方便调试阶段快速调整内部设备布局与配重。起落架采用前三点式轮式起落架结构，前起落架设置于机身头部下方，搭配单轮与转向缓冲结构，主起落架布置于机身中部重心投影位置下方，采用弹性金属支架搭配双轮结构，能够在起降过程中吸收地面冲击载荷，适配平整操场、硬化铺装路面等多种实训场地的起降需求，起落架与机身采用螺栓连接固定，可根据实际使用场景更换滑橇式起落架适配草地起降场景。尾翼部分采用常规布局的垂直尾翼与水平尾翼组合，垂尾布置于机身尾部中线上方，平尾对称布置于垂尾根部两侧，能够为飞行器提供足够的航向与俯仰安定性，舵面预留标准舵机安装位，可直接搭配常规航模舵机实现飞行姿态控制。整机设计过程中严格遵循小型固定翼飞行器的重心配平原则，将整机重心控制在机翼平均气动弦长的前三分之一位置，确保飞行姿态的可控性，机身框架采用轻量化结构设计，在保证结构强度满足起降与飞行载荷要求的前提下，尽可能降低整机自重，提升有效载荷空间与续航表现。各部件的安装边界均做了适配性设计，机翼与机身的连接位、起落架安装位、动力系统安装位均预留标准安装孔位，无需二次打孔加工即可完成整机组装，能够有效降低学生实训过程中的组装难度，提升实操教学的效率。动力系统采用前置拉力式或后置推力式的灵活安装设计，可根据实际动力配置选择安装位置，适配电动动力系统的安装需求，机身内部预留走线槽位，能够规整布置机载设备的连接线，避免飞行过程中线路晃动干扰舵面运作。
