弧形布局数控机床仿真结构设计

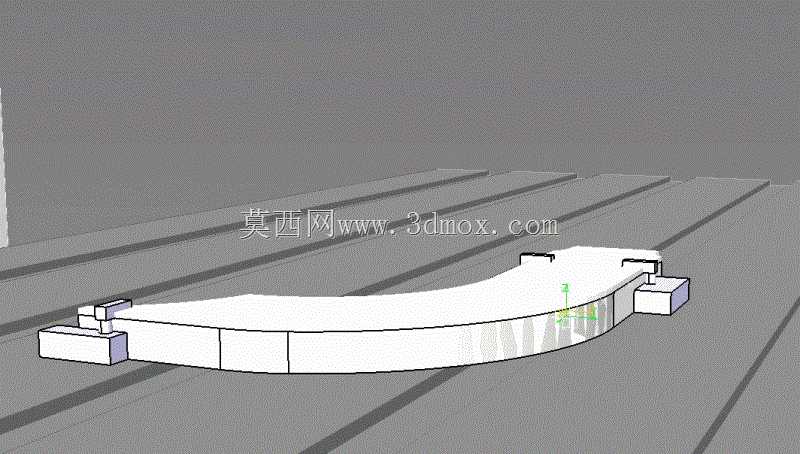

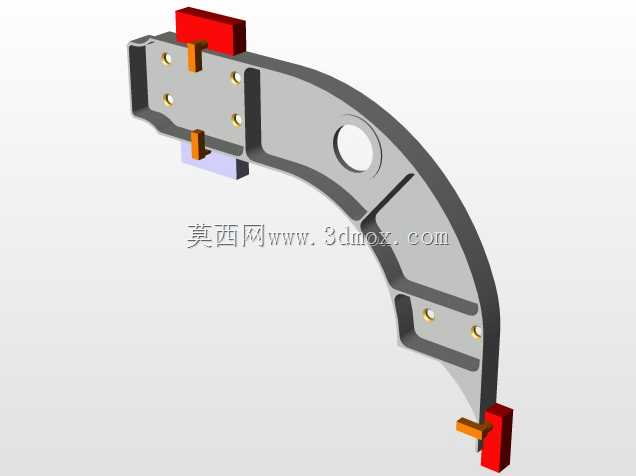

这套弧形排布的机床仿真结构，主要面向多工位协同加工的离散制造场景，在中小型精密零件批量加工车间、职业院校数控实训基地的产线规划环节有很高的参考价值。区别于传统直线排布的机加产线，弧形布局的核心优势在于压缩了工位间的物料转运路径，操作人员站在弧形内侧的作业区域，无需长距离走动即可完成上下料、工序检查、异常处置等操作，单班作业的人员动线长度可缩短40%以上，能有效降低一线操作的劳动强度，同时减少物料转运过程中的磕碰损伤概率。从结构功能来看，模型完整还原了弧形床身基座、两端工位定位模块、中间加工承载平台的核心结构，基座采用分段式拼接设计，每一段基座的连接端面都预留了定位销孔与螺栓过孔，安装时可根据车间实际场地的边界尺寸，灵活调整整体弧形的曲率半径，适配不同跨度的安装空间。两端的工位模块分别对应毛坯上料与成品下料功能，模块上预留了工装夹具的安装T型槽，可直接适配气动卡盘、液压虎钳等通用装夹结构，不需要额外做安装面的二次加工。中间的承载平台沿弧形轨迹做等宽设计，平台表面的安装孔位按照通用机加工装的孔距标准排布，可搭载钻孔、铣削、倒角等不同功能的加工动力头，实现单条产线完成多工序连续加工。设计过程中优先考虑了安装边界的适配性，整体结构的底部支撑脚采用可调式设计，可在地面平整度偏差10mm以内的车间环境中完成调平，不需要额外做地基预埋处理，适合老旧车间改造、临时产线搭建等场景的快速部署。结构的受力设计上，弧形床身的内部采用加强筋网格布局，在承载总重不超过2吨的加工工况下，床身的整体形变量可控制在0.02mm以内，能满足普通精密零件加工的刚度要求。仿真结构的运动逻辑完全贴合实际机床的运行逻辑，工位间的物料传递路径沿弧形切线方向设置，避免了运动过程中的干涉问题，在做产线仿真验证时，可直接导入对应的运动参数，模拟实际生产中的节拍、干涉、人员操作空间等核心要素，提前排查布局设计中的不合理问题，减少产线落地后的整改成本。
