带棱柱接头的框架式电缆连接结构

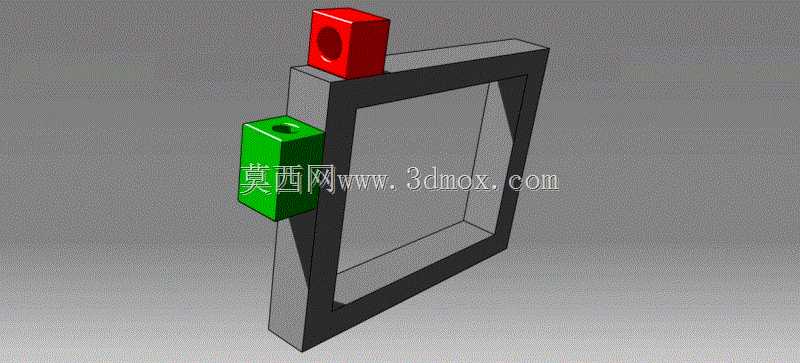

在工业电气布线、设备内部线缆接驳场景中，这类带双棱柱接头的框架式电缆连接结构，主要承担多股线缆的固定、导向与运动状态下的接驳防护作用，常见于需要反复开合、小幅位移的设备舱门、活动检修面板的线缆过渡位置，避免线缆随部件运动时出现拉扯、弯折过度导致的线芯断裂或绝缘层破损。从结构设计逻辑来看，主体采用矩形空心框架作为承载基体，框架的截面尺寸经过匹配计算，既能够容纳预设数量的电缆穿过内部空腔，也为两侧的棱柱接头提供足够的安装支撑面，框架的棱边做了等壁厚处理，在保证整体结构刚性的前提下控制整体重量，不会给活动部件带来额外的负载负担。两个棱柱接头分别布置在框架相邻的两个垂直安装面上，红色接头位于框架顶面，绿色接头位于框架侧面，接头本身采用带中心通孔的棱柱结构，通孔直径与适配电缆的外径做公差配合，接头与框架的连接面设置了定位止口，装配时可以快速卡入定位，不需要额外做对齐调整，能够大幅提升现场装配的效率。在运动仿真的设计考量中，首先将框架主体设置为固定零件，两个棱柱接头作为活动连接件，分别模拟电缆随外部部件运动时的摆动、小幅位移工况，验证接头与框架连接位置的活动间隙是否合理，是否会在运动过程中与框架棱边、周边相邻部件发生干涉，同时模拟电缆穿过接头后的弯曲半径变化，确保运动全程电缆的弯曲半径都在材料允许的范围内，避免长期往复运动造成线缆疲劳损坏。安装边界方面，框架的外轮廓尺寸适配常规设备舱的预留安装位，背面设置了平整的安装贴合面，可以通过螺栓直接固定在设备的结构立板上，两个接头的外伸长度经过控制，不会超出设备内部的安全净空距离，接头的棱柱外形也方便使用常规扳手进行锁紧操作，不需要定制专用的安装工具。这类结构的设计核心是在满足线缆接驳功能的基础上，兼顾运动工况下的可靠性，通过简化的零件结构降低加工难度，棱柱接头可以采用标准型材切割加工后做孔位加工，框架也可以采用标准方管焊接或拼装成型，整体加工成本低，后期维护更换接头时也不需要拆卸整个框架，只需要松开接头的锁紧件即可单独更换，能够大幅降低设备后期的运维成本。在实际应用中，这类结构还可以根据线缆的数量、直径调整接头的通孔尺寸和框架的内部空腔大小，适配不同功率等级、不同信号类型的线缆布设需求，无论是动力电缆还是控制信号电缆，都可以通过这类结构实现活动部位的稳定过渡连接。
