CATIA运动仿真迷宫转轮结构设计

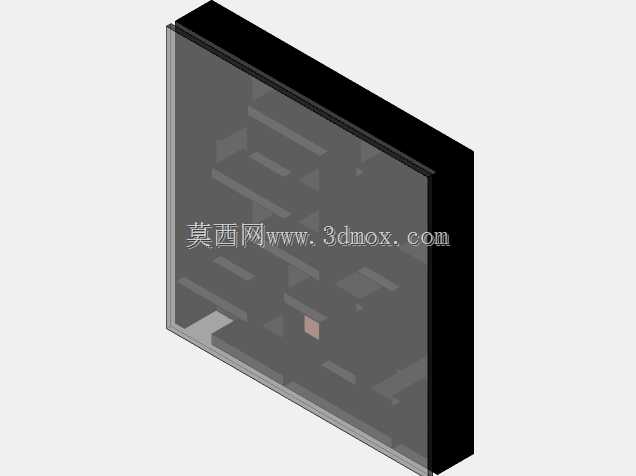

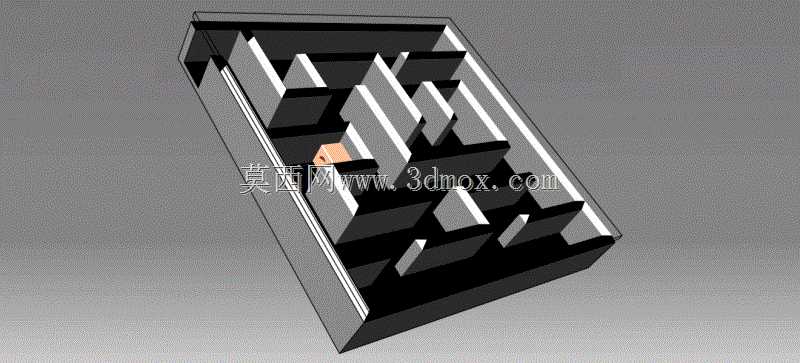

这款迷宫转轮结构核心应用于益智类机械装置、运动学教学演示场景，可作为机械原理课程中空间轨迹约束、刚体运动模拟的具象演示载体，也可嵌入桌面益智摆件、科普展项的互动模块中，通过手动驱动转轮转动，依靠内部迷宫槽道的导向与限位，带动内置滑块沿预设路径完成走迷宫的动作，直观展示空间约束下的刚体运动逻辑。从功能特性来看，整个结构采用框式转轮作为主体承载，内部迷宫隔层采用等厚凸起结构，槽道宽度与内置滑动小块的外形尺寸做间隙配合，预留0.2-0.3mm的滑动间隙，既保证滑块在槽道内滑动顺畅无卡滞，又避免间隙过大导致滑块脱出轨迹。转轮的两侧设置有同轴的转动轴颈，可直接安装在配套的支架轴承位上，转动时的阻尼可通过轴颈与支架的配合松紧度调整，适配不同操作力度的使用需求。设计过程中优先考虑了运动轨迹的连贯性，所有迷宫槽道的转角处均做了R2的圆角过渡，避免滑块在转角位置出现卡死，同时槽道的走向经过反复模拟验证，保证仅存在一条可从入口连通至终点的有效路径，其余分支路径均设置为盲端，符合迷宫类装置的基本逻辑。外形尺寸上，转轮主体采用矩形框式结构，整体长宽比控制在3:2左右，厚度方向预留足够的槽道深度，保证滑块在转动过程中不会从槽道内脱落，安装边界仅需预留两侧轴颈的支撑位，整体占用空间小，可适配多种安装场景。结构的隔层与外框采用一体化设计思路，减少装配环节的累计误差，所有凸起隔层的高度保持一致，上表面与透明盖板贴合后可形成封闭的滑动腔室，避免滑块在运动过程中受重力影响跳出槽道。在运动学仿真验证阶段，重点校核了转轮在不同转动角度下滑块的受力状态，调整了部分槽道的倾斜角度，避免出现滑块在某一位置自锁无法滑动的问题，同时优化了转轮的重心位置，让手动转动时的手感更均匀，不会出现偏重导致的转动顿挫。
