球形框架结构折叠式无人飞行器设计

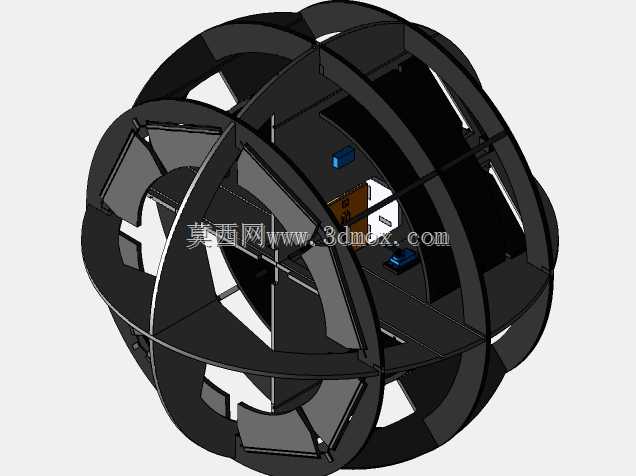

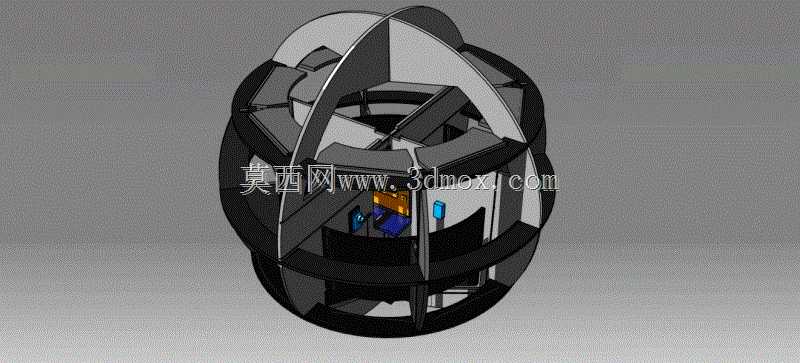

这款球形结构无人飞行器的设计，最初是针对复杂狭窄空间内的巡检、探查作业场景开发的，区别于常规多旋翼无人机的开放式机架布局，全包裹式的球形框架能够在设备碰撞到障碍物时，直接通过外层结构吸收冲击能量，避免旋翼直接触碰墙体、管线或者其他障碍物导致炸机，尤其适合在建筑内部管廊、灾后废墟缝隙、工业设备密集的车间内部这类常规无人机难以进入的场景作业。从结构设计逻辑来看，外层球形框架采用多段弧形杆件拼接成笼式结构，杆件之间预留了足够的通风间隙，不会对旋翼产生的下洗气流造成过度遮挡，保证飞行过程中的升力效率；框架的分瓣式设计也支持快速拆装，日常收纳时可以将框架拆分后放入小型便携箱，不需要占用过多的储运空间，外出作业时单人即可完成组装调试。内部的安装腔体做了分层设计，最上层预留了飞控模块、GPS模块的安装位，做了独立的减震安装座，能够过滤飞行过程中的高频振动，避免传感器数据出现漂移；中层为动力电调、电池的安装区域，电池仓设计了快拆卡扣，支持作业过程中快速更换电池，减少续航等待时间；下层预留了任务载荷的安装接口，可以根据不同的作业需求更换高清摄像头、热成像模块、气体检测传感器等不同的作业部件，不需要对机架主体做额外的打孔改装。在尺寸边界上，整机收拢后的球形外径控制在400毫米以内，能够顺利通过直径450毫米的狭窄管道入口，框架杆件采用轻量化的高强度复合材质，整机空重控制在1.2千克以内，搭配常规动力电池可以实现18分钟左右的连续作业时间；框架的所有连接节点都做了圆角过渡处理，没有尖锐的外凸结构，在人员密集的室内场景作业时，即使出现飞行失控的情况，也不会对周边人员造成划伤类的伤害。旋翼的安装位全部隐藏在球形框架的内部，相邻旋翼之间通过框架的纵向筋条做气流隔离，减少不同旋翼之间的气流干扰，提升低空悬停时的稳定性，在靠近墙面作业时，框架的外层结构也能削弱墙面反射气流对旋翼的扰动，保证近距离探查作业时的飞行姿态稳定。起落部分直接集成在球形框架的底部杆件上，不需要额外加装独立的起落架，进一步压缩了整机的结构重量，底部杆件做了加厚耐磨处理，降落时可以直接接触硬质地面，即使在不太平整的碎石地面降落，也能通过框架的结构形变吸收落地冲击，保护内部的电子元器件不受损坏。
