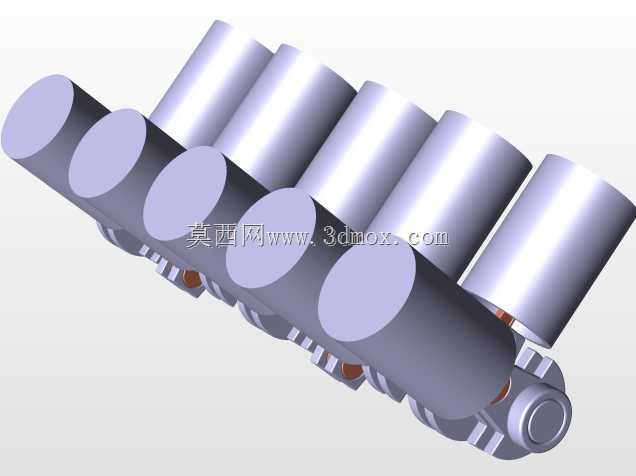

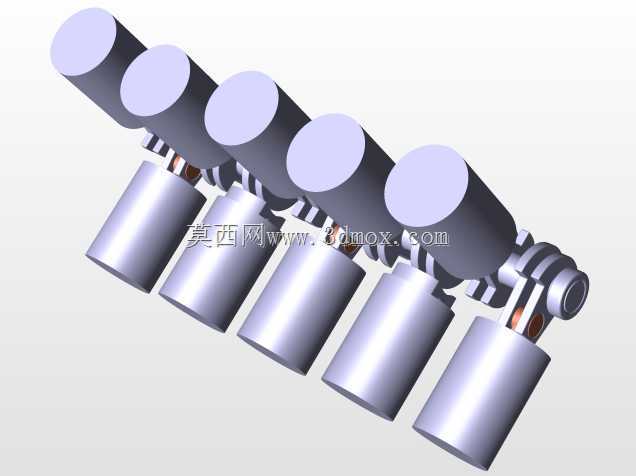

直列五缸发动机DMU运动仿真结构

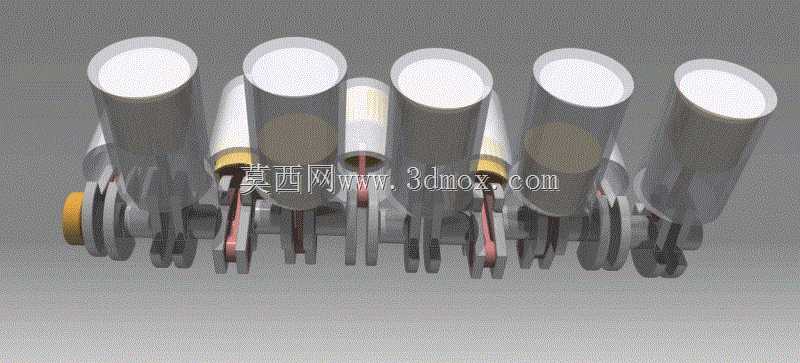

这套直列五缸动力单元的运动仿真结构，可直接用于动力总成前期方案验证、教学演示以及新机型研发阶段的运动干涉排查，覆盖乘用车动力匹配、工程机械动力单元选型、内燃机专业教学实训等多个场景。不同于常规静态装配模型，该结构完整还原了内燃机做功循环内的全部运动逻辑，从活塞的上下往复运动，到连杆的摆动传力，再到曲轴的旋转输出，每一处运动副的约束关系都完全贴合实际内燃机的工作原理，能直观呈现不同曲轴转角下各部件的相对位置变化。

设计过程中优先考虑了运动边界的合理性，活塞行程与缸体长度的匹配经过反复校核，活塞运行到上止点时与缸盖燃烧室的预留间隙符合工程设计规范，不会出现运动干涉；连杆小头与活塞销的配合、连杆大头与曲轴连杆轴颈的配合都预留了合理的装配间隙，既保证运动顺畅，也符合实际零部件的公差设计要求。曲轴的平衡块布局完全匹配直列五缸的点火顺序，能直观展示一阶、二阶往复惯性力的平衡效果，为后续NVH性能优化提供直观的参考依据。

从安装边界来看，整套动力单元的缸体采用直列布局，横向安装尺寸紧凑，曲轴输出端的法兰接口位置符合主流动力总成的安装规范，可直接对接变速器输入轴进行后续传动系统的匹配设计；缸体侧面的附件安装位预留了水泵、机油泵、发电机等附件的安装接口位置，在做整机布置时可直接调用对应接口进行附件装配，无需重新调整主体结构的位置。

在实际工程应用中，这类运动仿真结构可替代部分物理样机的前期验证工作，在设计阶段就能排查活塞碰气门、连杆与缸套干涉、曲轴平衡块碰油底壳等常见运动问题，大幅缩短研发周期，降低物理样机的试制成本。对于教学场景而言，可拆解展示曲柄连杆机构的运动原理，让学习者直观理解内燃机将直线往复运动转化为旋转运动的核心过程，比二维原理图更具实操参考价值。结构中各部件的外形比例完全参照量产内燃机的设计参数，缸筒的壁厚、曲轴的轴颈直径、连杆的截面尺寸都符合工程设计的强度要求，并非仅做外观示意的简化模型，可作为同类型发动机设计的参考蓝本，用于快速搭建初始设计方案，再根据具体的功率、扭矩需求调整缸径、行程等核心参数。
