船型翘板式主电源开关三维结构设计

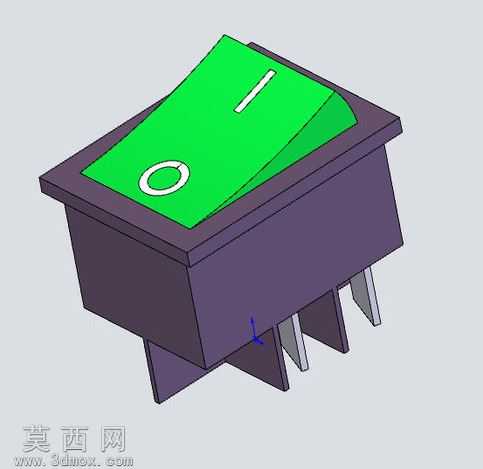

本作品为船型翘板式主电源开关的三维结构设计，建模过程依托三维参数化设计软件完成，整体采用自底向上的建模思路，先拆分开关的各个功能部件再完成整体装配校验。首先构建开关的基座壳体部分，基座采用深紫色硬质绝缘工程塑料材质，建模时通过拉伸凸台命令生成主体轮廓，再通过拉伸切除完成引脚安装槽、翘板容纳腔的结构制作，壳体边缘做了微小的倒角处理，既符合注塑生产的脱模工艺要求，也避免装配时出现锐边划伤的问题，壳体下部的插装引脚采用金属导电材质建模，每个引脚都做了定位卡槽结构，确保与壳体装配时位置精准，不会出现松动偏移的情况。接下来构建翘板按键部分，按键采用醒目的亮绿色绝缘塑料材质，表面通过包覆命令制作了标准的电源通断标识，其中“O”标识对应电路断开档位，“I”标识对应电路接通档位，按键的弧形曲面通过放样曲面命令生成，贴合手指按压的操作弧度，提升操作的手感舒适度，按键与基座的连接转轴部分做了间隙配合的结构设计，预留了合理的转动旷量，既保证按键按压时转动顺畅，不会出现卡滞问题，也避免间隙过大导致按键晃动松垮。整体装配完成后通过干涉检查命令校验所有部件的配合关系，确认不存在结构干涉问题，同时对模型进行了基础渲染，不同材质部件赋予对应的外观属性，绝缘塑料部分设置了合适的哑光粗糙度，金属引脚部分设置了金属反光属性，让模型的视觉呈现更贴近真实产品的质感。设计过程中充分考虑了该类开关的实际使用场景，结构尺寸符合常规船型开关的安装开孔标准，可直接用于电器产品的结构配套设计参考，也可用于教学演示中讲解低压电器开关的内部结构与工作原理，模型的各个特征参数均可编辑调整，方便使用者根据实际需求修改尺寸适配不同的安装场景。
