越野项目控制臂用杆端关节轴承结构

这款杆端关节轴承（海姆关节）主要面向越野改装、特种作业车辆的悬挂控制臂铰接场景设计，同时也可适配航空航天领域小型操纵机构、工业设备连杆传动系统的铰接需求，核心作用是在存在一定角度偏差的两个传动构件之间，传递往复、摆动工况下的拉压载荷，同时补偿连接端的同轴度误差与角度偏转，避免刚性连接带来的应力集中问题。在越野车辆控制臂的实际使用场景中，车辆行驶在非铺装路面时，悬挂会随路面起伏产生多维度的跳动，控制臂与车架、转向节的连接端会持续产生小角度的往复偏转与轻微的位置偏移，这款关节轴承可以在承载整车传递的冲击载荷与牵引力的同时，顺畅完成各方向的角度补偿，避免连接部位出现卡滞、应力断裂的问题，保障悬挂系统的动作连贯性与结构可靠性。

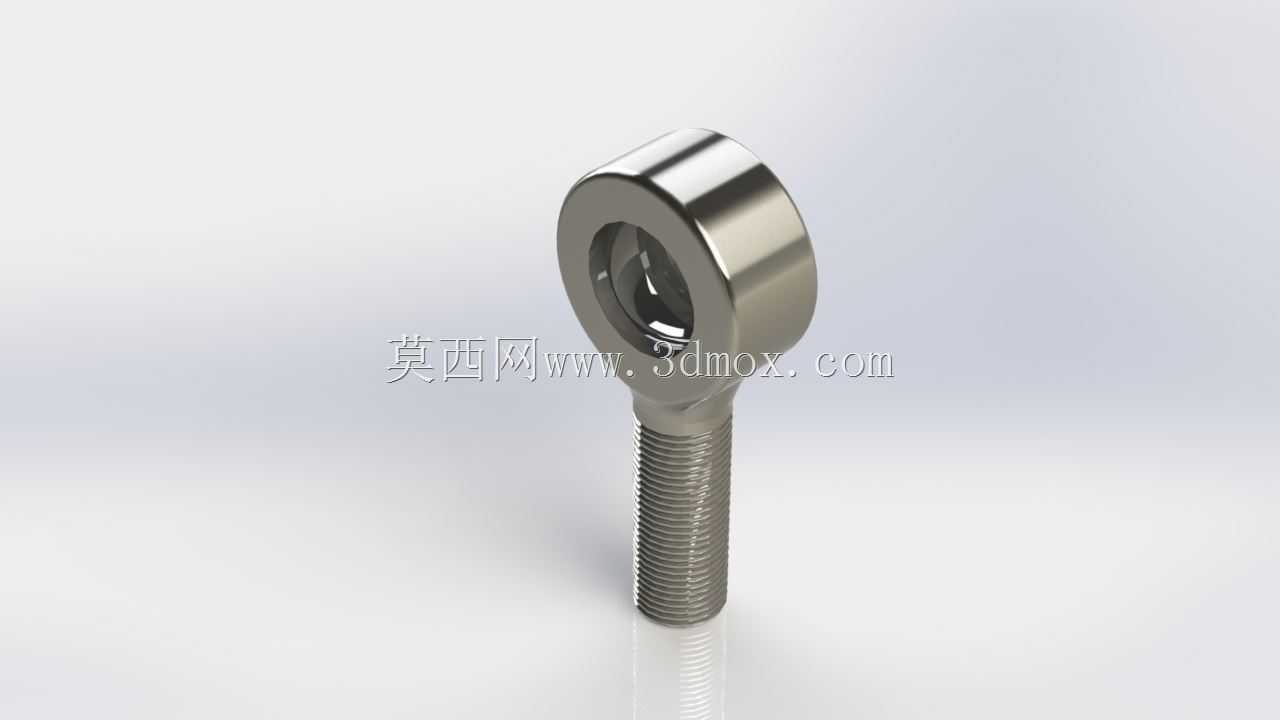

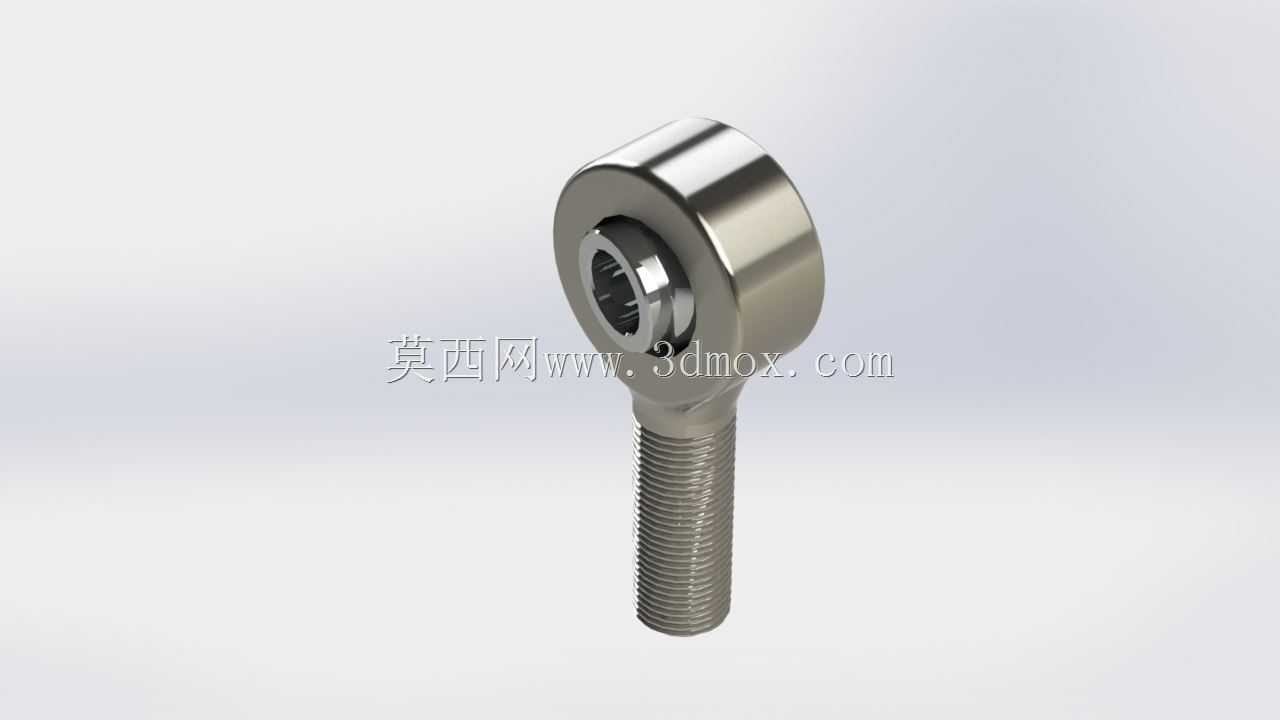

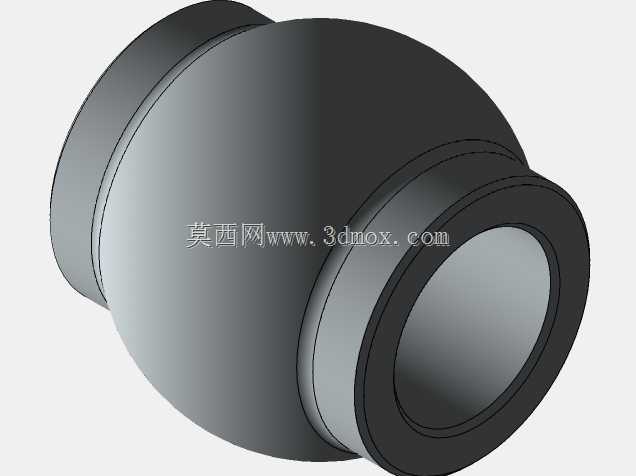

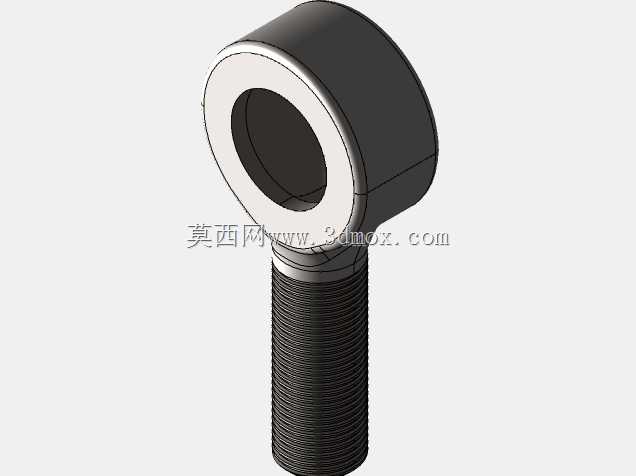

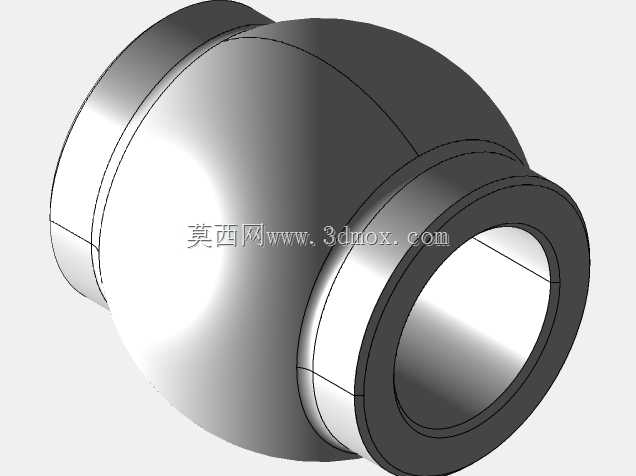

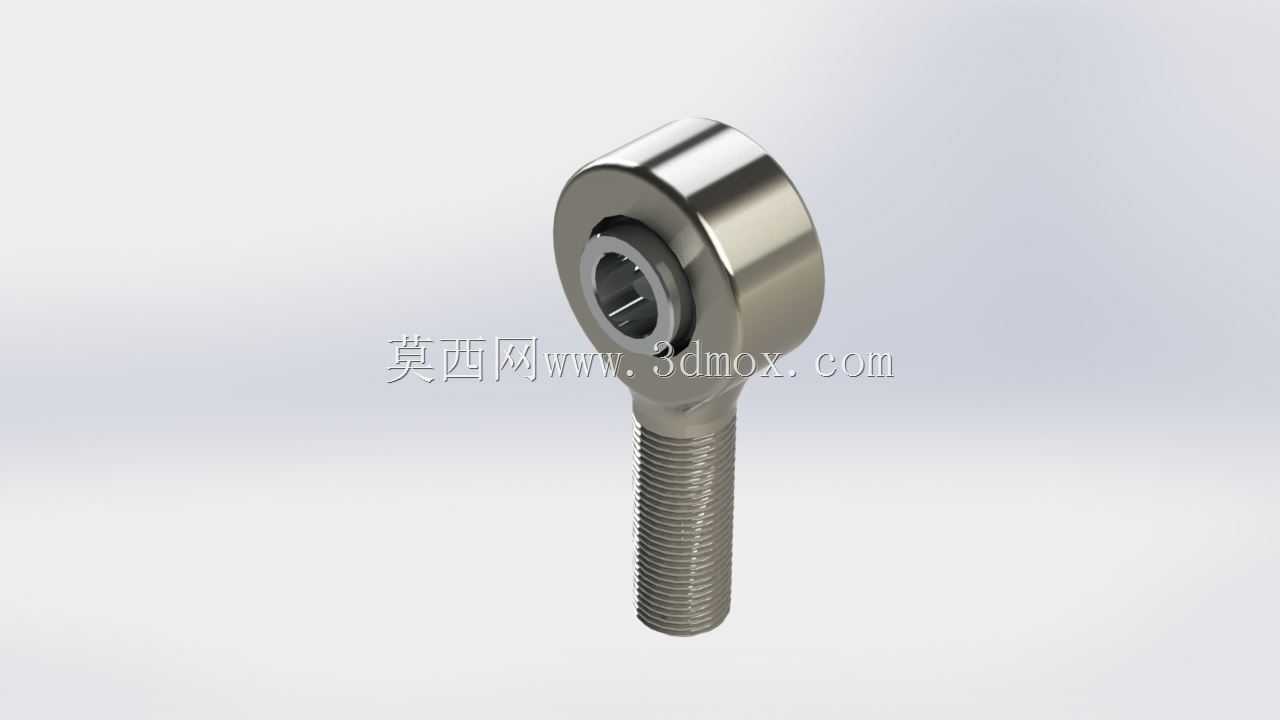

从功能特性来看，该构件采用杆端一体式结构，杆部加工有标准外螺纹，可直接旋入对应连杆的内螺纹安装位完成轴向固定，无需额外设计复杂的连接支座；头部的轴承外圈与内置球头采用精密配合设计，预留了合理的运转间隙，既保证球头可以在设计角度范围内自由偏转、摆动，又不会因间隙过大产生传动旷量，适配高频往复摆动的工况需求。球头内孔为光孔设计，可通过销轴与对应安装座完成铰接，内孔的尺寸公差按照精密传动配合要求设计，保证销轴装配后既可以顺畅转动，又不会出现径向窜动。

设计过程中，首先围绕越野场景的冲击载荷需求确定了核心构件的尺寸参数，球头的直径、外圈的壁厚经过受力校核，能够承受越野场景下的瞬时冲击载荷，避免过载变形；杆部的螺纹长度预留了足够的调节余量，可适配不同长度需求的控制臂装配，方便安装时调整连杆的有效工作长度。外圈与球头的配合间隙经过反复验证，既考虑了常温下的运转顺畅度，也预留了极端温度下材料热胀冷缩的余量，避免高温工况下出现配合过紧卡滞、低温工况下间隙过大异响的问题。整体外形采用流线型过渡设计，头部外圈与杆部的连接位置做了圆弧过渡处理，避免应力集中，提升构件的疲劳强度。

安装边界方面，该构件的最大外径为头部外圈的圆柱直径，安装时需要在连接支座位置预留对应直径的避让空间，保证轴承偏转时不会与周边构件发生干涉；杆部螺纹的公称直径、螺距符合标准紧固件规范，配套的锁紧螺母可直接选用标准件；球头内孔的直径、头部的总厚度决定了连接销轴的长度与直径选型，安装时销轴的锁紧位置需要避开轴承的摆动范围，保证轴承在最大设计偏转角度下，不会与销轴端部的锁紧结构发生摩擦干涉。整体结构采用不锈钢材质加工，具备优秀的防锈耐腐蚀能力，可适应户外泥泞、雨雪等恶劣使用环境，延长构件的维护周期与使用寿命。
