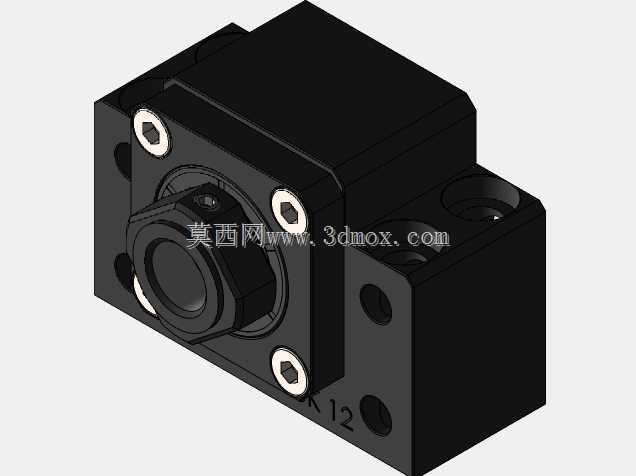

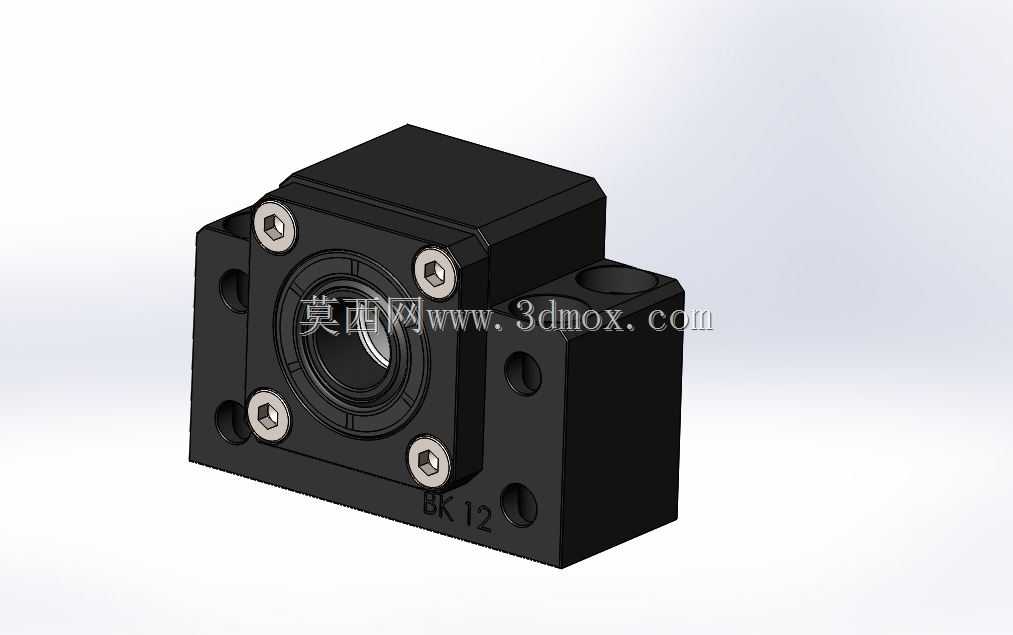

BK12型滚珠丝杠固定支撑轴承座结构

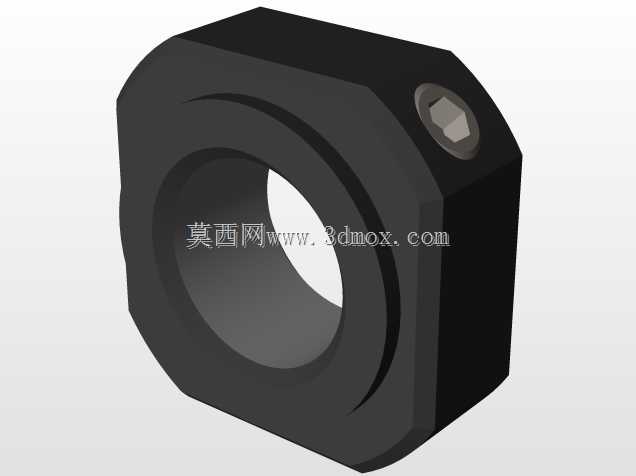

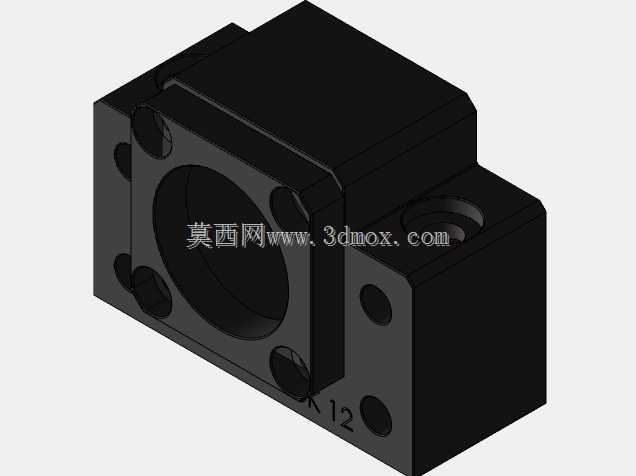

这款BK12规格的支撑块是数控传动系统中专门适配12mm公称直径滚珠丝杠的固定端支撑组件，广泛应用于立式加工中心、小型数控雕刻机、桌面级数控车床、自动化点胶设备、线性模组滑台等需要精密直线传动的机械结构中，承担滚珠丝杠固定端的径向承载与轴向限位作用，抵消丝杠运转过程中产生的轴向窜动与径向跳动，保障传动副的回转精度与运行稳定性。在实际设备运行场景中，该支撑座通常搭配同规格的BF12型浮动端支撑座配对使用，固定端通过内部预装的角接触球轴承承受丝杠传动带来的双向轴向载荷与径向载荷，浮动端则补偿丝杠在高速运转下因温升产生的轴向热伸长，避免丝杠出现憋劲、变形、精度丢失等问题，是精密直线传动链路中不可或缺的基础支撑部件。从功能特性来看，该支撑座采用一体式方块式铸铁基座，本体做发黑防锈处理，正面通过四颗内六角锁紧螺丝固定轴承端盖，将配对预紧的角接触轴承牢牢封存在基座内腔，轴承内孔与丝杠轴端的轴颈做精准过渡配合，通过轴端锁紧螺母实现轴承内圈与丝杠的刚性锁固，杜绝传动过程中的配合间隙。基座侧面与底面预留了标准安装孔位，可直接通过内六角螺栓固定在设备的安装基板或电机座端面上，安装对位便捷，无需额外做复杂的适配加工。从设计思路层面，这款支撑座遵循了标准化丝杠支撑座的通用设计规范，将轴承预紧、密封防护、安装定位的功能集成在单一基座上，本体的安装孔距、轴承腔深度、轴端配合尺寸都严格匹配BK12系列的通用安装标准，能够直接替换同规格的市面常规产品，降低设备的配件采购与维护成本。基座的轴承腔位置做了精准的同轴度公差设计，保障装入轴承后内圈的回转轴线与安装基准面的平行度控制在极小公差范围内，避免丝杠安装后出现偏载，加剧丝杠螺母与轴承的磨损。在外形尺寸与安装边界上，该支撑座为方块式结构，整体轮廓紧凑，不会占用过多的设备安装空间，安装孔位采用对称式布局，适配常见的16系列线性模组、小型数控设备的安装板面尺寸，基座上预留的安装沉孔可让螺栓锁紧后头部不突出基座表面，避免与周边运动部件产生干涉。轴承端盖与基座的结合面做了贴合密封处理，能够阻挡加工过程中产生的切屑、切削液、粉尘进入轴承内腔，延长内部轴承的使用寿命，减少日常维护的频次。在数控设备的装配场景中，该支撑座可直接与400W、600W规格的伺服电机通过联轴器直连，也可搭配同步轮做传动连接，适配最高3000rpm的丝杠回转转速，能够满足大部分中小型数控设备与自动化设备的精密传动需求，有效提升整个直线传动机构的刚性与运行精度，降低设备运行过程中的振动与噪音。
