工业制冷用氨液蒸发盘管结构设计

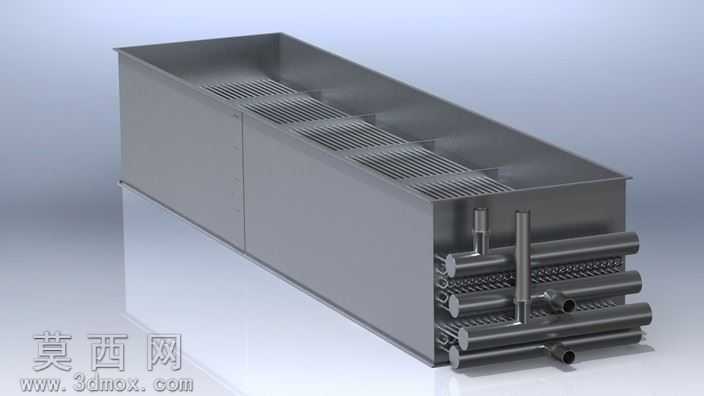

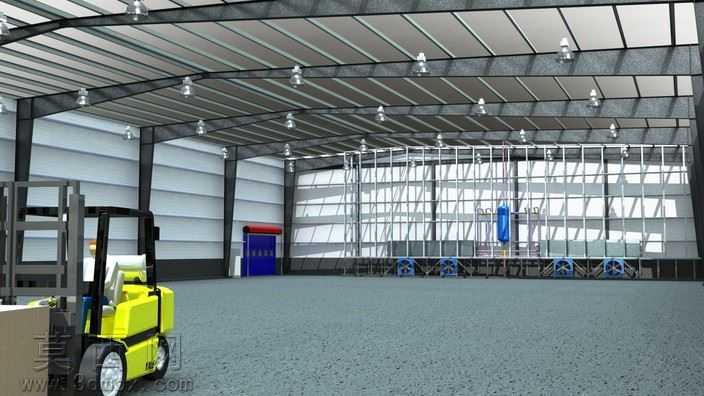

本作品为工业制冷场景下适配冷藏设施的氨液蒸发盘管三维设计，建模阶段依托参数化特征建模逻辑完成整体搭建，首先依据工业制冷系统的换热工况需求，确定盘管的管路排布走向、管径参数、弯折曲率与固定支撑点位，先绘制三维路径草图，通过扫掠特征生成连续的盘管管路主体，对管路衔接处做圆角过渡处理，避免氨液流动过程中出现应力集中与流阻突变的问题。场景搭建阶段同步还原了大跨度钢结构工业厂房的配套环境，包含彩钢压型屋面、H型钢承重立柱、采光侧墙围护结构、高位工业照明灯具，同时搭配厂区常用的平衡重式叉车模型作为场景参照，直观呈现蒸发盘管在实际冷藏仓储空间内的安装尺度与布局位置。材质渲染环节针对不同部件做了差异化的材质参数调试：蒸发盘管主体采用金属哑光不锈钢材质，调整金属度与粗糙度参数还原工业金属管路的真实质感，表面添加细微的使用痕迹纹理提升真实感；厂房钢结构构件采用深灰色防锈漆材质，模拟工业厂房长期使用的漆面质感；地面采用环氧耐磨地坪材质，添加细微的颗粒纹理与反光效果，还原工业厂房地面的物理特性；叉车部件分别对应工程塑料、橡胶轮胎、金属车架、透明玻璃等不同材质做参数匹配，玻璃材质添加适当的反射与折射参数，提升场景渲染的真实度。结构设计上，蒸发盘管配套设置了立式储液罐体、底部固定支架、管路连接阀组，支架采用型材拼接结构，通过装配约束完成各部件的定位装配，确保各部件之间的装配间隙符合工业安装规范，管路与储液罐的衔接处做了密封结构的细节建模，还原制冷管路的密封设计逻辑。设计过程中充分考虑氨液制冷的工作特性，盘管的排布密度、管路长度均匹配中小型冷藏设施的制冷负荷需求，管路的弯折角度经过优化，保障氨液在盘管内蒸发换热时的流动顺畅，整体模型装配关系清晰，各部件可单独拆解编辑，既可以用于制冷系统的方案展示，也可作为相关制冷设备设计的参考模型，渲染输出的场景图完整呈现了蒸发盘管在实际使用场景中的安装状态，直观展现产品的应用环境与结构特征。
