带木质扶手的座椅支撑连接结构设计

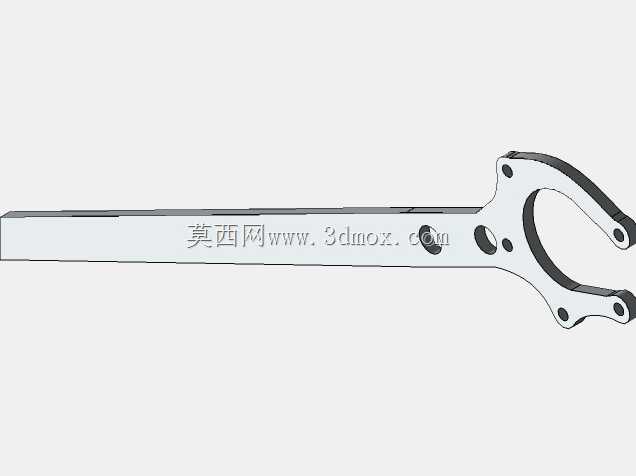

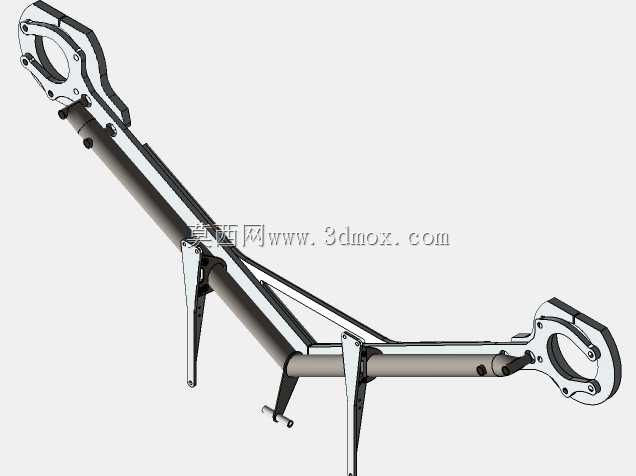

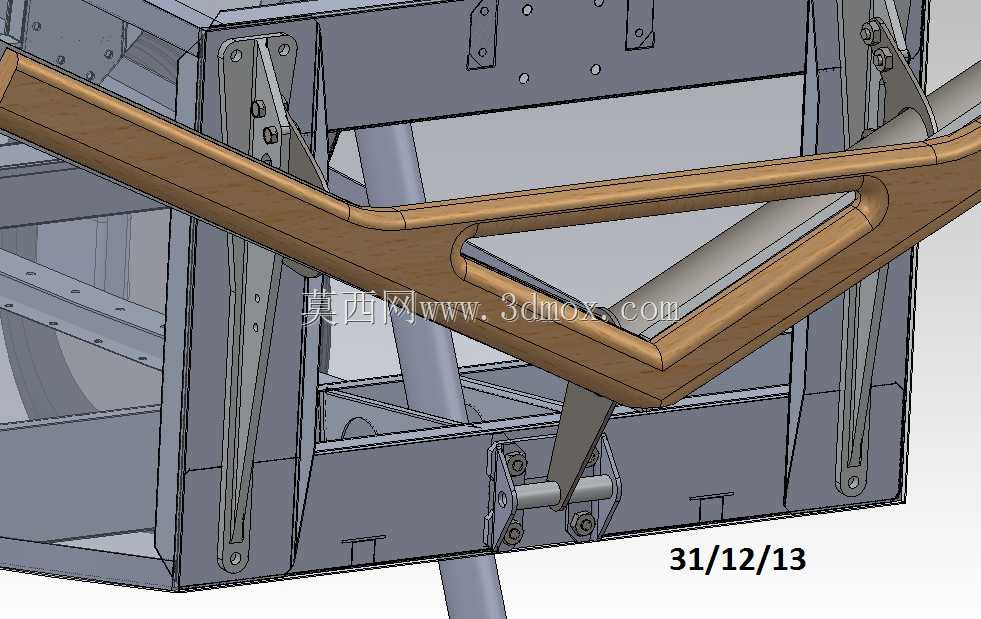

该结构主要应用于各类乘用设备的驾乘舱内部，作为驾乘人员座椅侧边的扶手支撑与姿态调节承载部件，常见于工程作业车辆、轨道交通乘具、特种作业装备的驾乘位区域，核心作用是为驾乘人员提供肘部、手臂的倚靠支撑，同时可根据使用需求调整扶手的收放角度，在人员进出驾乘位时可将扶手向上翻起避让通行空间，在驾乘状态下下放至合适高度提供稳定支撑，缓解长时间驾乘的手臂疲劳。从功能特性来看，该结构采用金属承载框架搭配仿形木质扶手的组合设计，金属框架部分承担全部的载荷传递作用，通过多组铰接连杆与底部安装基座连接，连杆铰接点均配置耐磨衬套与限位结构，既保证扶手翻转过程的运动顺滑无卡滞，又能在扶手下放至工作位置时实现刚性锁止，避免承重时出现晃动下沉；木质扶手部分按照人体手臂倚靠的曲面形态做了仿形铣削，中部开设镂空减重槽，在降低整体自重的同时保留足够的结构强度，表面贴合人体手臂自然放置的弧度，长时间倚靠也不会产生局部压痕。设计过程中优先考虑了安装适配性与运动边界的合理性，底部安装基座预留了标准化的螺栓连接孔位，可直接固定在驾乘位侧边的金属舱体骨架上，不需要额外做安装面的二次加工；铰接连杆的长度与铰接点位置经过多轮运动仿真校核，确保扶手在0到90度的翻转行程内，不会与周边的座椅靠背、舱体侧壁、操控部件产生运动干涉，扶手处于最高收起位置时完全贴合舱体侧壁，不会占用驾乘位的侧向通行空间，处于最低工作位置时，扶手顶面距离座椅坐垫的高度符合多数驾乘人员的肘部放置高度需求。整体结构的外形尺寸充分考虑了驾乘舱的紧凑空间布局，扶手本体的宽度适配成年人手臂的平均支撑宽度，金属支撑框架的厚度控制在合理范围内，不会过多占用舱内的侧向空间，所有铰接位置的连接销轴均做了防脱设计，长期使用过程中不会出现销轴松脱、结构散架的问题，木质扶手与金属框架之间采用嵌入式连接加紧固件固定的方式，连接牢固无松动，日常使用过程中不会出现扶手与框架之间的异响。
