桌面级三轴微型数控铣削机Rd-1.0结构模型

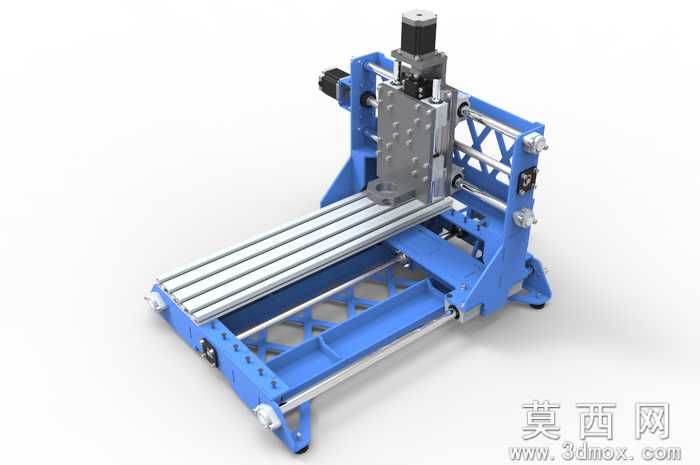

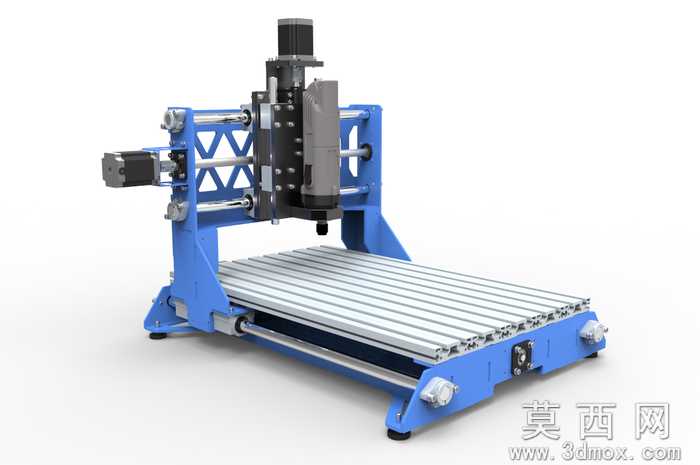

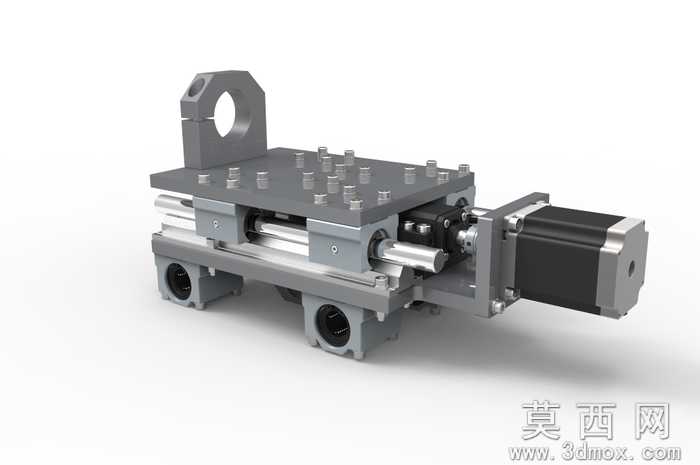

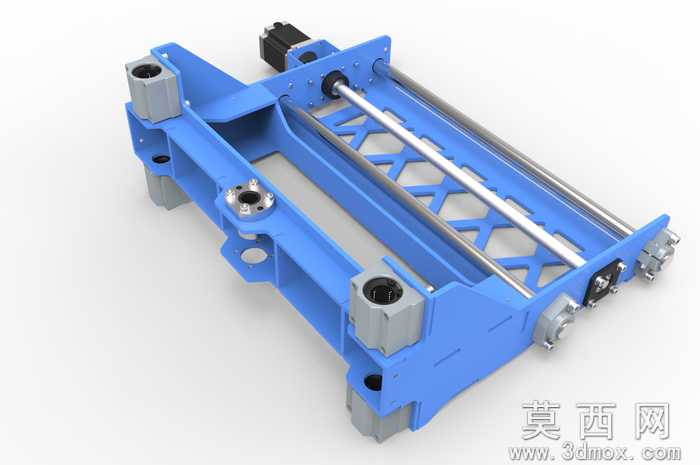

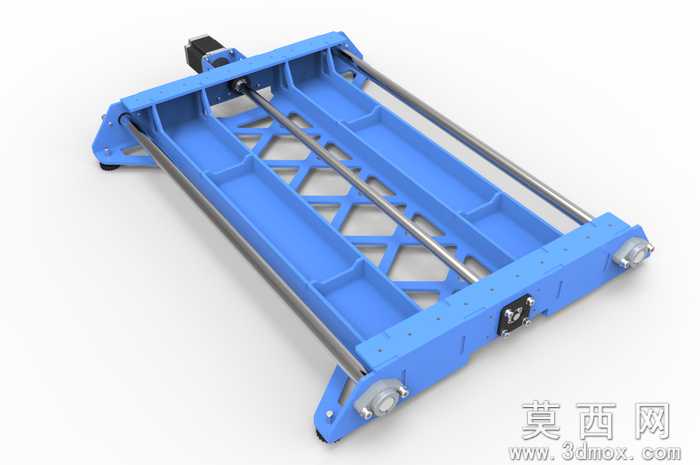

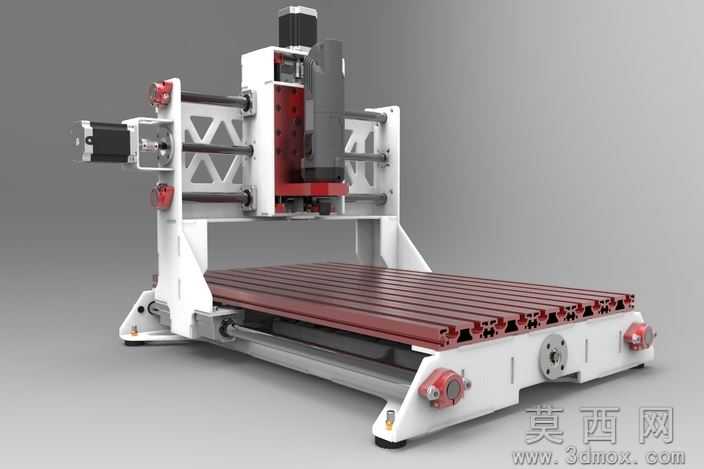

本模型为桌面级三轴微型数控铣削机Rd-1.0的完整三维结构设计，建模阶段遵循机械设计从整机布局到零件细化的流程：首先完成龙门式机架的基准搭建，确定X/Y/Z三轴的运动行程范围与安装基准面，再依次完成运动模组、驱动单元、主轴组件、工作台面的零件建模，所有零件均按照实际加工装配的公差要求进行配合约束，完整还原了设备的装配层级关系。参数设计层面，模型匹配Kress 1050 FME铣削主轴的安装尺寸，X/Y轴采用铝型材工作台搭配线性导轨传动结构，Z轴搭载主轴滑台实现垂直进给，三个运动轴均配置步进电机作为驱动源，机架采用交叉筋板的蓝色钣金结构提升整机刚性，底部设置可调脚杯实现设备水平校准，各传动副的丝杠、导轨参数均对应小型桌面数控设备的通用设计标准。渲染材质方面，模型对不同部件做了区分化材质设置：机架部分赋予蓝色哑光金属漆材质还原设备喷涂外观，线性导轨、传动丝杠、电机外壳赋予银色金属材质体现机加工零件的金属质感，工作台铝型材赋予拉丝铝材质表现型材表面纹理，主轴部分做了灰黑分色的塑料与金属材质区分，整体渲染效果清晰呈现各部件的材质差异与结构边界。结构原理上，该设备为典型的三轴联动龙门数控铣结构，Y轴驱动龙门架沿工作台长度方向进给，X轴驱动Z轴滑台沿横梁横向移动，Z轴带动主轴完成垂直方向的吃刀进给，通过三个轴的插补运动可完成平面铣削、轮廓雕刻、钻孔等加工工序，线性导轨的配置保证了运动精度，交叉筋板机架有效抵消铣削过程中的振动，适配小型零件的精密加工需求。软件兼容层面，模型提供STEP、IGS、KeyCreator、SolidWorks2013、AutoCAD等多种格式文件，可被主流三维机械设计软件直接打开编辑，不存在版本兼容障碍，不同格式均保留完整的装配结构与零件特征，方便使用者根据需求进行参数修改与二次开发。研发教学应用层面，该模型可作为小型数控设备研发的参考原型，帮助设计人员验证桌面级铣床的结构布局、刚性设计与传动方案合理性，也可作为数控专业教学的演示案例，用于讲解三轴数控机床的结构组成、运动原理、装配关系，还可作为创客群体DIY小型数控设备的参考图纸，辅助爱好者完成自制数控设备的零件选型与结构搭建。
