九缸星型排布径向航空动力装置结构

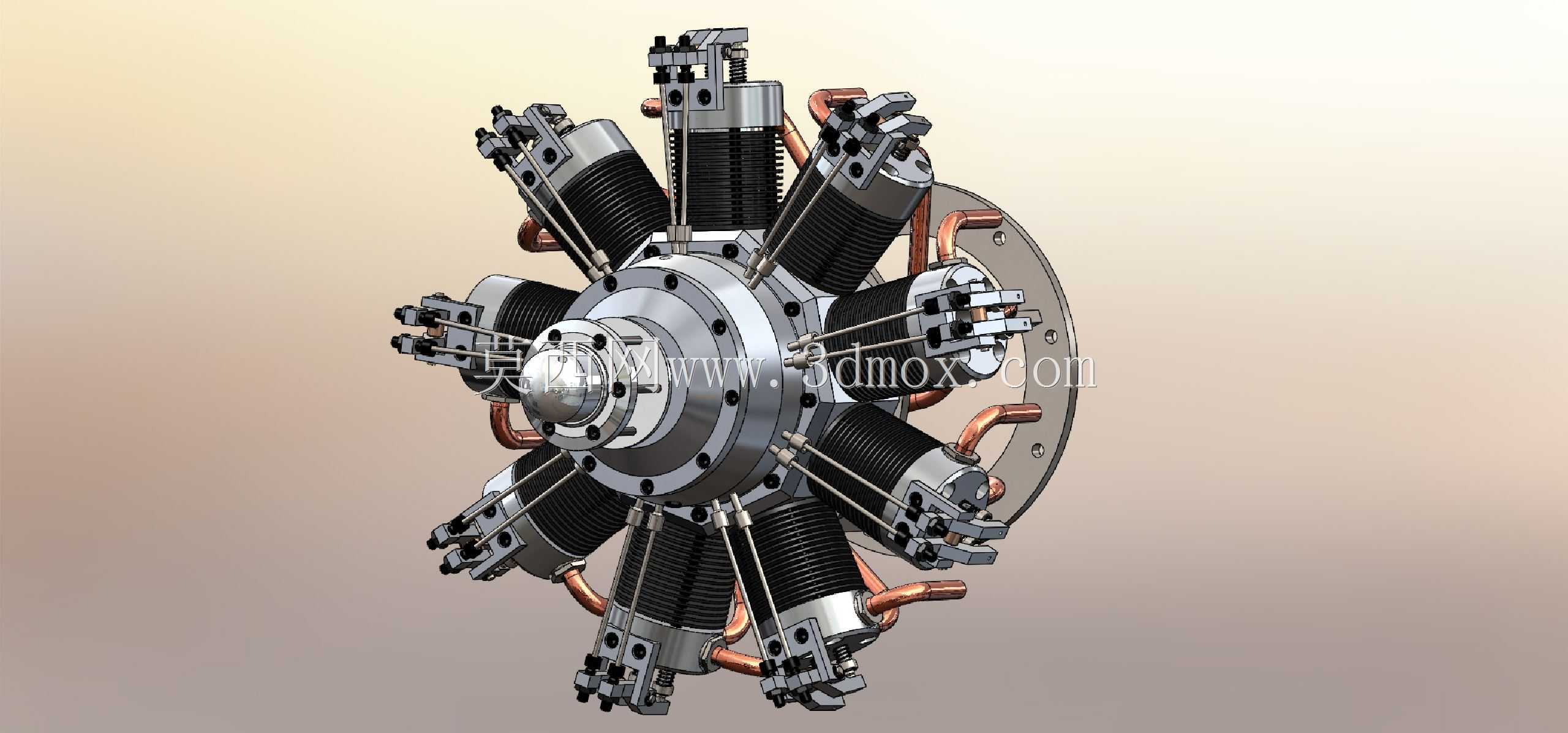

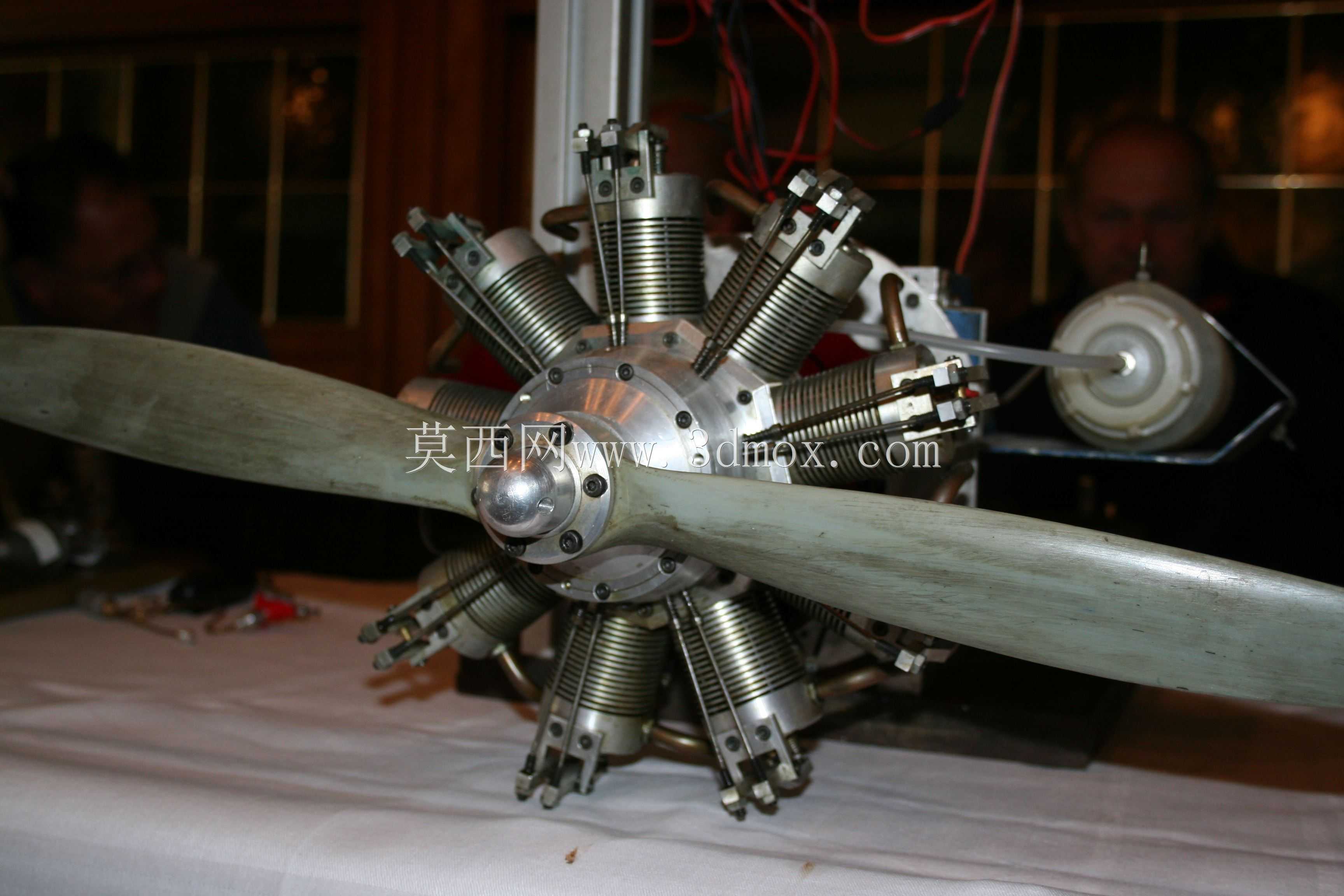

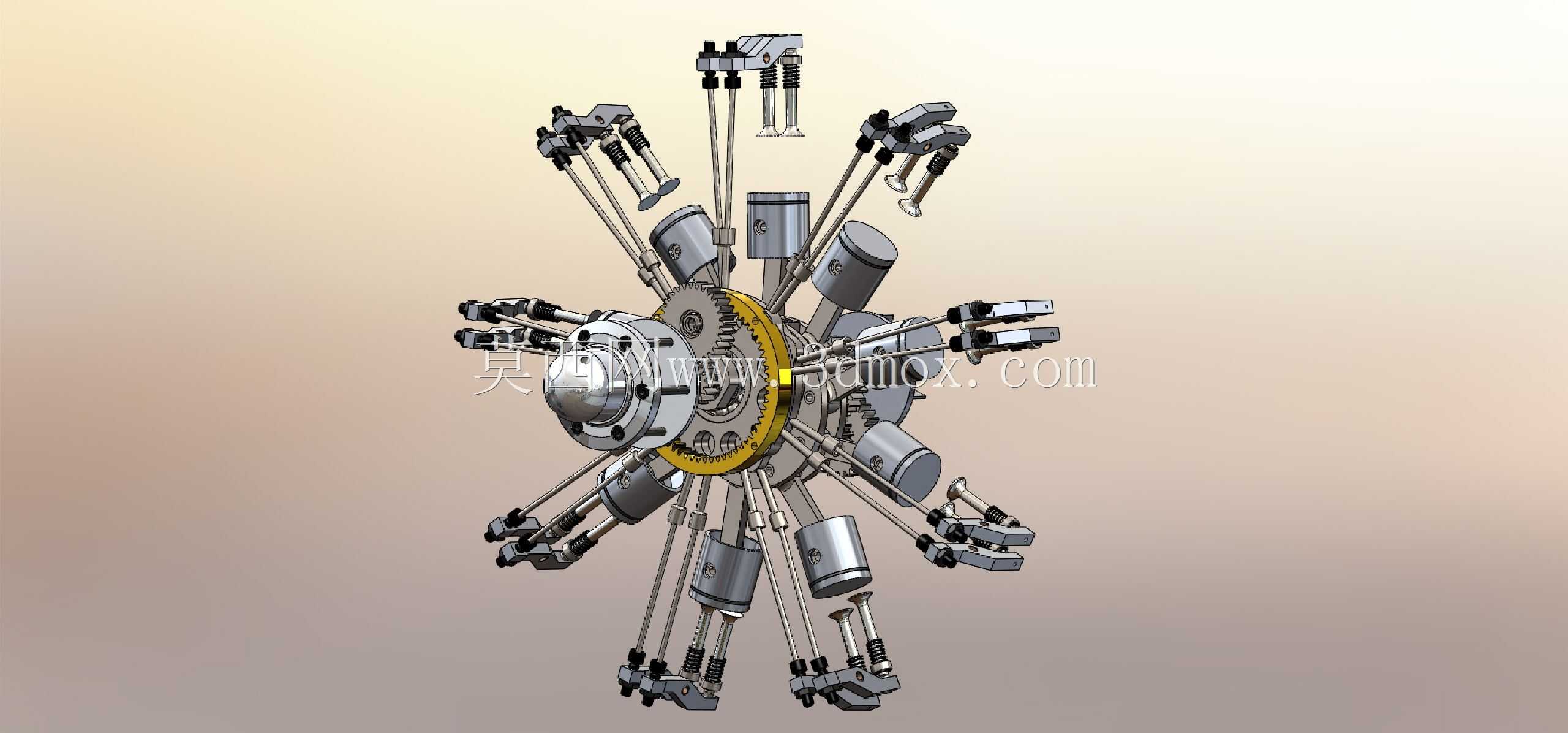

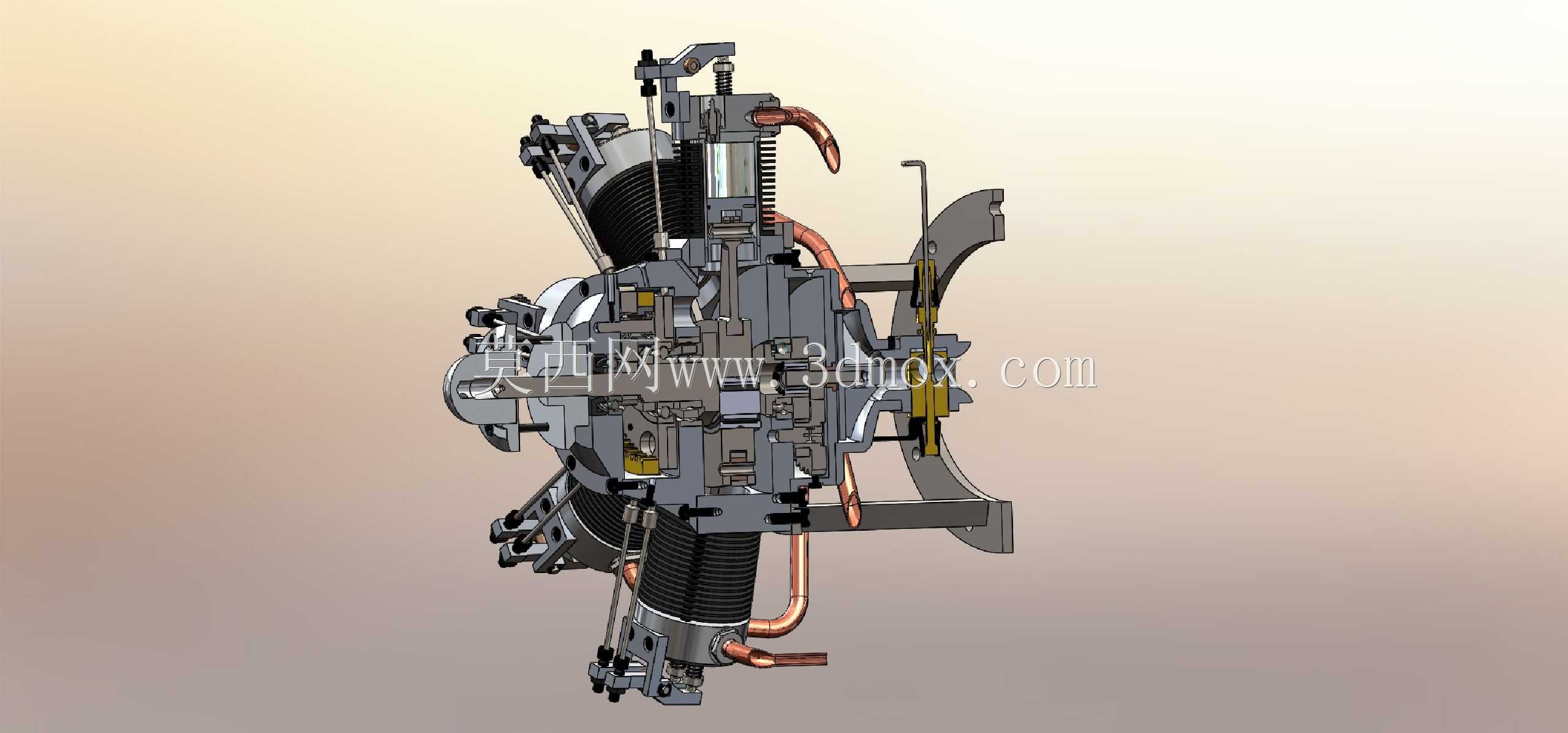

该径向动力装置采用九缸环形星型排布结构，是早期轻型通航飞行器、小型通用航空器常用的动力输出核心，也可适配小型特种作业地面装备、复古动力展示装置的动力搭载需求，这类动力结构凭借紧凑的径向布局，能够在有限的机头安装空间内实现更大的排量输出，相比同排量直列或V型动力结构，径向排布的缸体能够获得更均匀的迎风冷却效果，无需额外布置复杂的液冷管路即可满足持续运转的散热需求，大幅降低动力系统的整体重量与维护复杂度。从结构设计来看，九组缸体围绕中心曲轴箱呈等角度环形分布，每组缸体独立配置活塞、连杆、气门与散热鳍片结构，中心曲轴采用单曲柄设计，所有缸体的连杆共同铰接于同一曲柄销上，动力输出路径短，传动损耗更低，运转时各缸依次点火做功，动力输出的平顺性优于少缸径向结构，同时环形排布的缸体让整机的重心完全落在输出轴轴线上，运转时的转动惯量分布均匀，能够有效降低飞行器飞行时的动力振动，提升飞行操控稳定性。在安装边界上，该动力装置整体为圆盘式轮廓，最大外径适配轻型单发飞行器的机头整流罩安装尺寸，轴向长度紧凑，输出端采用标准法兰连接结构，可直接匹配螺旋桨安装座的对接尺寸，后部安装支架预留有标准化的固定点位，能够适配多数轻型飞行器的发动机架安装孔位，无需对机架进行大规模改装即可完成搭载。缸体外部的铜质管路为燃油输送与润滑油路，沿缸体间隙有序排布，既避免管路与运动部件发生干涉，也能借助迎风气流降低管路内流体的工作温度，顶部的气门调节机构采用外露式设计，便于日常维护时的气门间隙调整与故障排查，散热鳍片沿缸体轴向均匀分布，能够最大化增加缸体与空气的接触面积，在飞行器飞行时的高速气流作用下快速带走缸体燃烧产生的热量，保证动力装置能够在长时间大负荷工况下稳定运转。这类九缸径向动力结构相比五缸、七缸径向结构，单圈做功行程更密集，动力输出的扭矩波动更小，在低空低速飞行场景下能够提供更稳定的推力输出，同时星型结构的整机刚性更强，能够承受螺旋桨转动带来的交变载荷，适配农林作业、飞行运动、航空科普展示等多种场景的使用需求，结构上的模块化设计也让单缸故障的维修更换更为便捷，无需拆解整个动力核心即可完成故障缸体的更换作业，大幅降低野外作业场景下的维护难度。
