蒸汽引擎油缸支撑腿结构三维设计

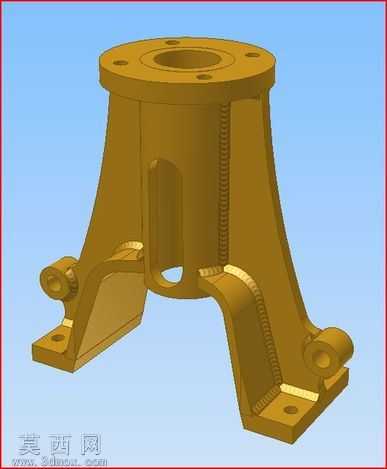

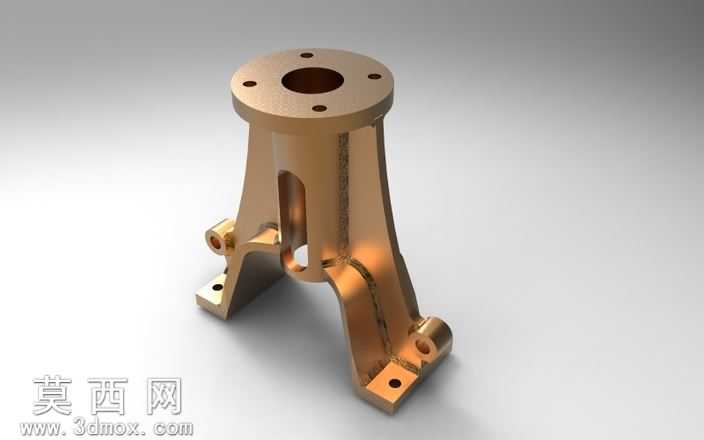

本作品为蒸汽引擎配套的油缸支撑腿三维建模成果，建模过程严格遵循机械结构设计逻辑，以支撑功能实现为核心开展全流程设计。建模阶段首先完成整体结构的基准定位，以顶部法兰安装面为核心基准，确定支撑腿的整体高度、安装孔位分布参数，顶部法兰采用圆形盘式结构，均匀布置螺栓安装孔，保障与油缸主体的连接同轴度与安装稳定性，孔位尺寸与间距严格匹配对应油缸的安装标准，避免装配干涉问题。主体支撑部分采用三爪式对称支撑结构，相较于单臂或双臂支撑，该结构可将油缸工作时产生的径向载荷、轴向载荷均匀分散至三个支撑脚，大幅提升支撑结构的抗倾覆能力与载荷承受上限，支撑筋采用渐变厚度设计，从法兰连接处到支撑脚末端逐步调整壁厚，在保证结构强度的同时尽可能降低零件整体重量，实现轻量化设计目标。每个支撑脚末端设置带安装孔的固定底板，用于将整个支撑组件固定在设备基座上，底板与支撑筋的过渡位置设计有圆弧过渡结构，有效降低应力集中系数，避免设备运行过程中因交变载荷产生的结构疲劳开裂问题。支撑腿内侧预留油缸活塞杆的活动空间，同时设计有导向限位结构，可对活塞杆的伸缩行程起到辅助导向作用，减少活塞杆运行时的径向窜动，提升油缸工作的稳定性。建模过程中对焊接连接位置做了精细化处理，明确标注各焊接组件的连接位置与焊缝形式，还原焊接件的实际工艺特征，保证模型可直接对接生产加工环节。渲染阶段采用金属铸钢材质，还原工业铸件的表面质感，通过光影调整清晰呈现各部分的结构轮廓与过渡特征，方便查看各部位的结构细节。整体设计兼顾结构强度、装配兼容性与工艺可行性，既满足蒸汽引擎油缸的支撑固定需求，也充分考虑实际加工、装配环节的操作便利性，可直接用于产品结构验证、装配模拟以及生产加工参考。
