专业摄影摄像镜头承托支架结构设计

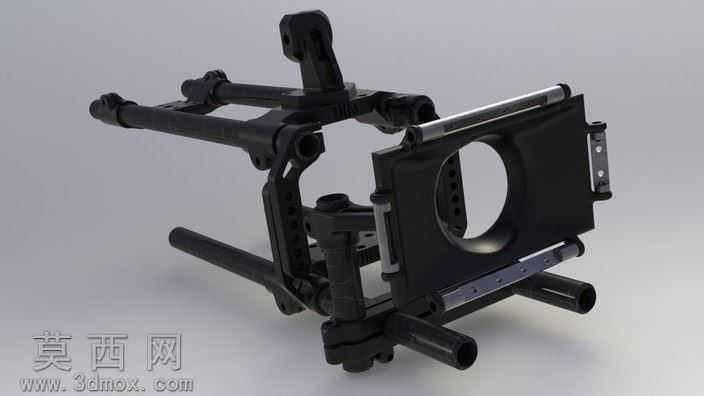

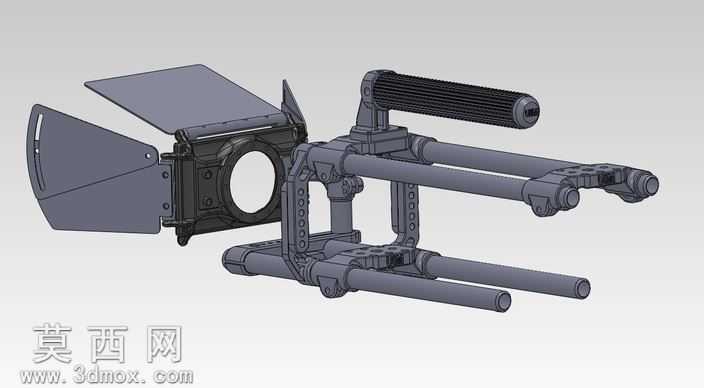

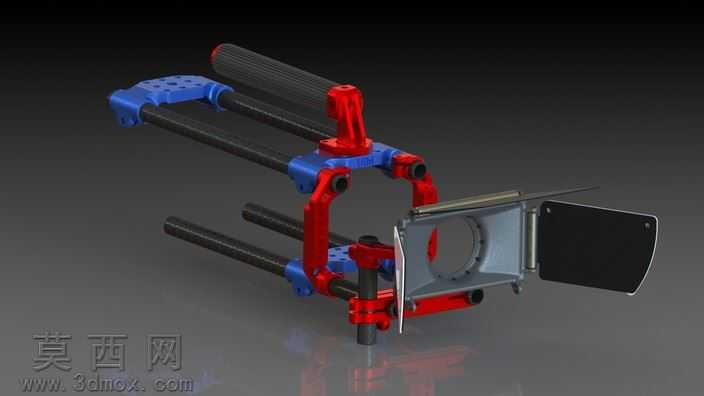

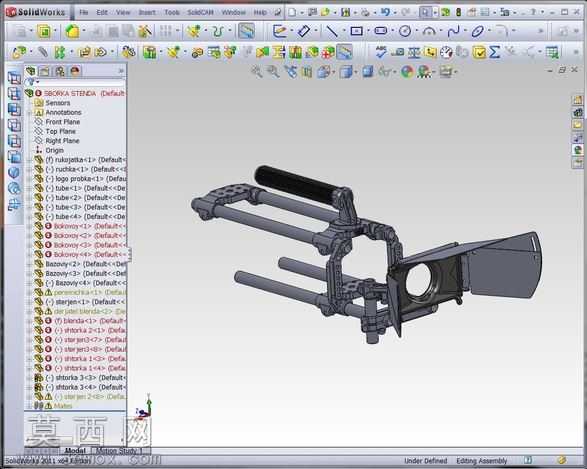

本作品为摄影摄像领域专用的镜头承托配套支架三维设计，整体采用模块化拼接式结构设计思路，在三维建模过程中，首先对支架的核心承载框架进行参数化绘制，精准还原双导管平行导向结构，确保各连接部件的同轴度与装配公差符合实际使用需求。建模阶段对所有连接节点做了细化处理，包括顶部快装锁紧旋钮、侧方角度调节卡位、前端遮光斗安装位的卡扣结构，每一处连接结构都按照实际五金配件的尺寸比例进行还原，保证模型装配逻辑与真实产品完全一致。材质渲染方面，主体框架部分采用哑光硬质工程塑料材质，调节旋钮与导管部分采用哑光黑色金属材质，通过调整材质的粗糙度、金属度参数，还原专业摄影器材的磨砂哑光质感，避免过度反光带来的廉价感，同时对结构边缘做了细微的倒角处理，还原真实工业产品的注塑与机加工细节。结构设计上采用多段可调式布局，横向双导管可实现前后位置的滑动调节，适配不同长度的摄影镜头与机身组合，顶部的快装结构可快速连接摄像机身或跟焦配件，前端的方形安装框可适配不同尺寸的遮光斗、滤镜架等配件，侧方预留的扩展孔位可外接监视器、麦克风等外接设备，整体结构兼顾稳定性与扩展性。设计思路围绕专业摄像场景的实际使用需求展开，摒弃冗余装饰结构，所有结构部件均服务于功能需求，在保证整体结构强度的前提下尽可能优化支架重量，避免给摄像稳定系统带来额外负载，各调节部位的锁紧结构都做了防滑纹理处理，还原真实使用时的操作手感，模型整体装配关系清晰，各部件可独立拆分，能够直观展现支架的组装逻辑与调节方式，可用于摄影器材结构参考、配件适配演示等场景。
