立式数控加工机床床身结构概念设计

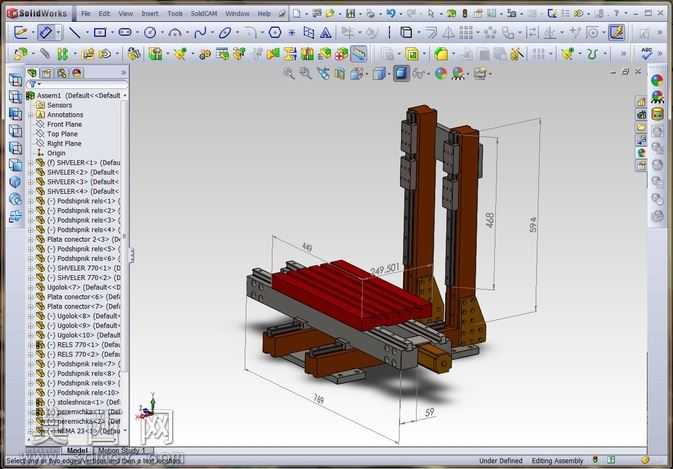

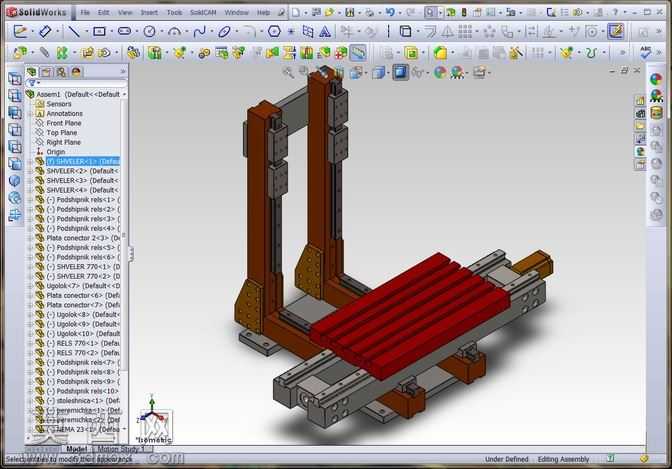

本作品为立式数控加工设备的床身核心结构概念三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各单体零件的参数化建模，再通过标准配合约束完成整体装配，完整还原了立式数控设备核心承载结构的布局逻辑。模型材质区分清晰，立式龙门式机架部分采用铸铁质感的深棕金属材质，模拟实际机床床身的铸铁基材属性，表面做了哑光粗糙的质感处理，还原铸造件的表面肌理；滑动工作台部分的导轨、滑块组件采用亮面金属材质，模拟淬火钢的高硬度光滑表面特性，工作台面的T型槽台板采用醒目的红色涂装材质，区分固定装夹区域与滑动传动区域，各加强筋板、连接螺栓、定位块等细节零件均做了对应的材质区分，不同材质的粗糙度、反光度参数经过反复调试，渲染后可清晰分辨不同功能部件的属性差异。结构设计上，模型采用双侧立式立柱搭配底部水平滑台的经典布局，双侧立柱通过底部连接基座形成稳定的龙门式框架，立柱表面预留了多组线性导轨安装位与滑块固定点位，可适配后续Z轴主轴滑枕的安装需求；底部水平滑台采用双直线导轨搭配传动丝杠的布局形式，滑台底部设置了多组可调支撑脚座，模拟实际机床的调平安装结构，滑台与基座之间的传动螺母、导轨滑块、限位挡块等细节结构均完整建模，没有做过度的简化省略，清晰展现了数控设备进给轴的传动逻辑。设计思路围绕数控加工设备的刚性需求与运动需求展开，在立柱与基座的连接位置设计了三角形加强筋结构，提升框架整体的抗扭刚性与承载能力，滑台部分采用宽幅导轨间距设计，提升工作台承载工件时的运动稳定性，各安装面均预留了合理的装配间隙，符合实际机械装配的工艺要求，整体模型没有冗余的装饰性结构，所有造型均服务于结构功能表达，清晰传递了立式数控设备核心结构的设计逻辑，可作为数控设备结构教学、概念方案验证的参考三维模型，帮助理解数控机床床身部分的布局要点与刚性设计思路。
