轨道车辆用辩正凸轮受电弓结构三维建模

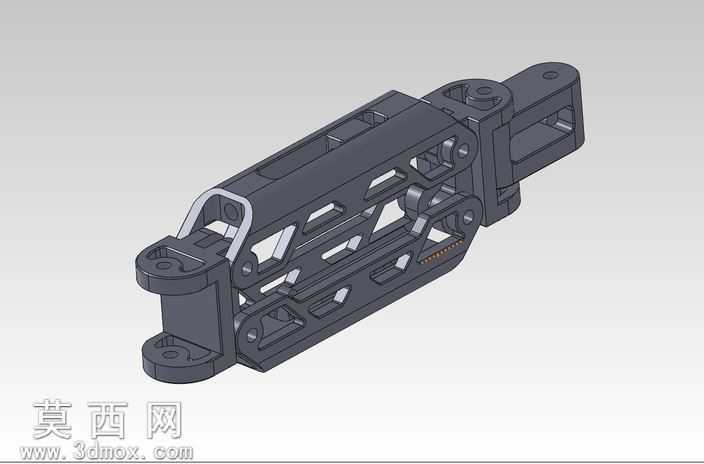

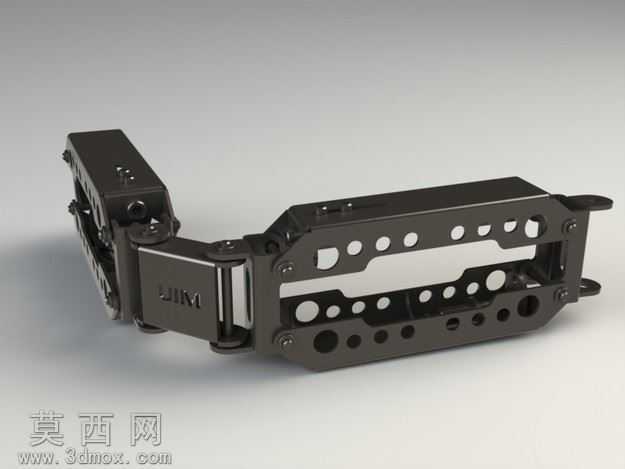

本模型为轨道车辆受流系统核心部件辩正凸轮受电弓的三维建模成果，建模过程依托三维机械设计软件完成全参数化构建，完整还原了该型受电弓的铰接联动结构与凸轮调节机构。建模初期先梳理受电弓的运动逻辑：该部件依靠凸轮轮廓的曲线设计实现升弓、降弓过程的压力自适应调节，因此首先绘制凸轮的基准轮廓曲线，通过方程式驱动曲线生成精准的凸轮工作曲面，确保凸轮与铰接臂的接触轨迹完全匹配实际工作的运动行程，避免运动干涉。主体框架部分采用薄壁镂空结构建模，按照实物的减重孔分布逐一绘制草图，通过拉伸切除命令生成不同规格的圆形、长圆形减重孔，在还原结构特征的同时体现轨道交通部件轻量化的设计思路，框架的拼接位置预留了标准紧固件的安装孔位，孔位的同轴度、间距公差按照机械设计通用标准设定，还原实际装配的配合关系。铰接转动部分单独构建销轴、衬套的细节结构，通过配合约束模拟铰接副的转动自由度，可直观展示升弓过程中各臂段随凸轮转动的联动姿态。材质与渲染阶段，主体金属结构赋予哑光黑色硬质阳极氧化铝合金材质，调整材质的粗糙度、金属度参数模拟工业金属部件的哑光质感，铰接位置的销轴、紧固件赋予抛光不锈钢材质，通过材质差异区分不同功能的零件，渲染时采用柔和的工作室布光，突出部件的结构轮廓与镂空细节，阴影参数调整至软阴影级别，避免生硬阴影遮挡结构特征。整个建模过程严格遵循从基准曲线到实体特征、从主体结构到细节零件的设计逻辑，所有特征均保留参数化编辑属性，可根据不同车型的受流需求调整凸轮轮廓、臂长参数，适配不同的工作高度与接触压力要求，完整呈现了辩正凸轮受电弓通过凸轮型线优化受流稳定性、铰接结构实现平稳升降、镂空设计实现减重的核心设计思路，可用于受电弓结构原理演示、运动仿真分析以及相关轨道交通部件的设计参考。
