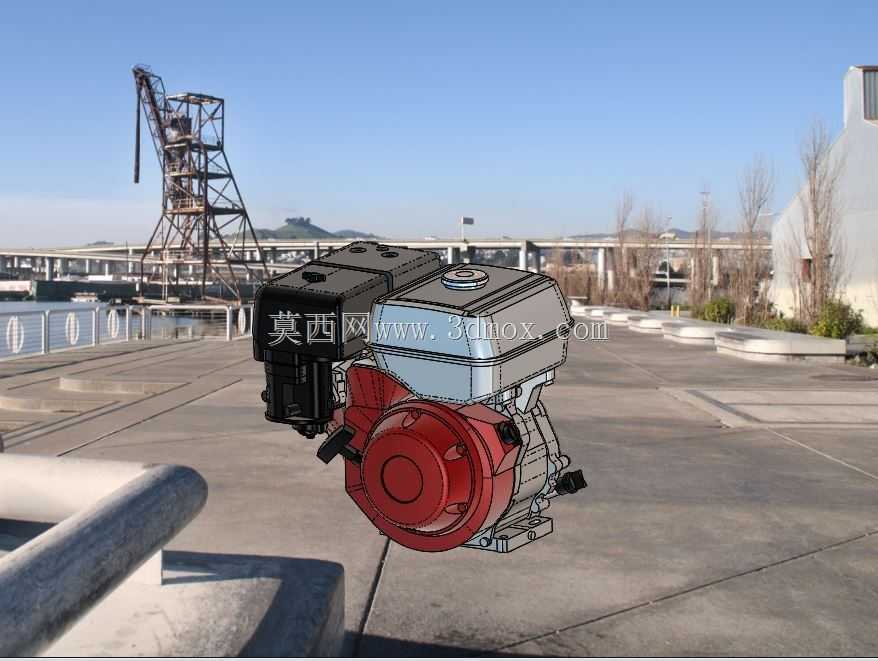

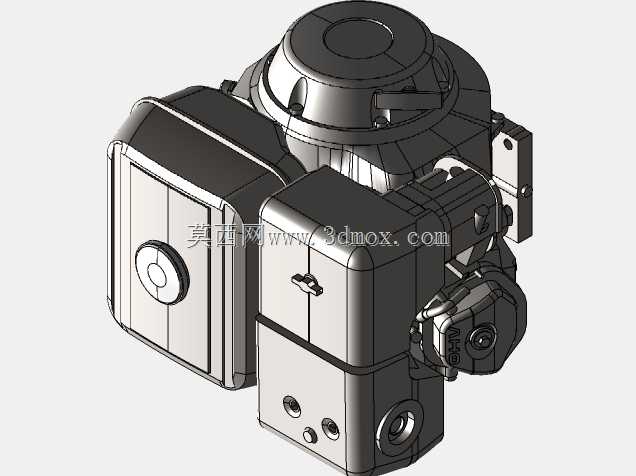

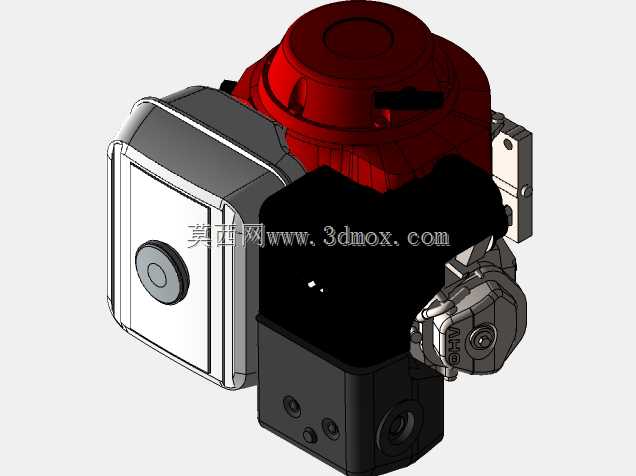

本田GX240单缸通用汽油机结构设计

这款单缸四冲程汽油机是通用小型动力领域的经典适配机型，主要面向小型工程机械、园林作业设备、农用机具、小型发电机组等场景提供稳定动力输出，可作为微耕机、高压清洗机、平板夯、小型切割机、便携发电设备的核心动力源，适配场景覆盖户外作业、庭院维护、小型工程施工、应急供电等多个领域，能够在无市电供应的野外、城郊作业场景下持续提供可靠动力。从功能特性来看，该机型采用单缸风冷设计，结构紧凑重量适中，无需复杂的外接冷却管路，日常维护门槛低，适合非专业用户日常操作保养；其动力输出特性偏向中低转速大扭矩，能够适配多数需要持续稳定负载作业的设备，启动方式兼顾手拉反冲启动与可选配电启动配置，可适配不同使用场景的启动需求，燃油供给采用化油器式结构，对不同标号汽油的适应性较强，适合在复杂户外环境下使用。在设计思路上，该机型优先考虑通用适配性与耐用性，整机采用分体式壳体设计，曲轴箱、缸头、燃油箱、导风罩等部件采用模块化拆分设计，既方便生产阶段的装配调试，也便于后期使用过程中的部件检修更换；冷却风道的设计充分覆盖缸头、缸体等核心发热区域，导风罩与飞轮散热叶片的配合能够在曲轴运转时形成定向气流，带走持续作业产生的热量，避免长时间高负载运行出现过热问题；安装底座采用标准化的安装孔位布局，能够匹配市面多数同排量通用汽油机的安装支架，降低终端设备厂商的适配改造成本。从外形与安装边界来看，该机型整体布局紧凑，燃油箱布置于机体上方，空滤器布置于化油器侧方，消音器布置于排气侧，手拉启动机构布置于机体上部侧方，整体外形无突出的尖锐结构，安装时需预留足够的散热空间与操作空间，尤其是手拉启动侧、消音器侧需要预留不小于15厘米的操作与散热间隙，输出轴端的尺寸与键槽规格符合通用小型动力的通用标准，可直接匹配对应规格的联轴器、皮带轮等传动部件，无需额外定制转接结构，整机的重心布置靠近安装底座中心，运转时的振动幅度控制在合理区间，配合减震胶垫安装后可有效降低振动向配套设备的传递，提升整体作业的稳定性。
