本田GXV530GCV530通用汽油动力装置

　　在园林机械、小型工程设备、农用机具的配套动力选型中，小排量垂直轴汽油机一直是核心配套部件，这类动力装置直接决定了整机的作业可靠性、安装适配性与后期维护成本，本次涉及的本田GXV530与GCV530同平台动力装置，是面向中高负载小型设备开发的通用动力单元，在商用草坪拖拉机、高压清洗机组、小型发电机组、园林碎枝设备上有着广泛的装机量。

　　从实际安装适配的角度来看，这类垂直轴汽油机的安装脚印与孔位精度是配套设计的核心指标，很多仿制动力件常出现安装孔位偏差、输出轴轴心位置偏移的问题，导致装机时需要额外加工转接板，甚至出现皮带传动不对中、设备运行振动超标的情况。该动力装置的安装边界完全遵循原厂装机规范，底部四个安装固定孔的位置度公差控制在0.1mm以内，输出轴的伸出长度、键槽尺寸、轴径公差均与原厂零件保持一致，设备厂商在做配套设计时，可以直接沿用原厂的安装支架尺寸，不需要额外做适配修改，大幅缩短新设备的开发周期。

　　从功能特性来看，该动力单元采用单缸四冲程OHV配气结构，排量530cc级别，额定输出功率能够满足15-20马力段的负载需求，相比同排量侧置气门发动机，OHV结构的进排气效率更高，燃油经济性提升15%以上，同时运行时的缸头温度更低，长时间连续作业的热稳定性更好，适合商用场景下每天4-8小时的连续作业需求。发动机的空滤系统采用高位进气设计，能够有效减少园林作业时草屑、灰尘进入气缸的概率，降低缸套活塞组件的磨损速度，延长整机大修周期；燃油箱与机体的集成布局，既缩小了整机的横向安装尺寸，也避免了外接燃油管的漏油风险，在移动类设备上使用时，不会因为设备倾斜出现燃油渗漏的问题。

　　设计思路上，该动力装置充分考虑了不同配套设备的接口兼容性，输出端预留了标准的皮带轮安装位，同时可以根据配套需求加装PTO输出接口，满足不同传动形式的设备需求；机体外侧的维护点位布局合理，火花塞、机油尺、空滤盖板、放油螺栓的位置都预留了足够的操作空间，日常保养时不需要将发动机从设备上拆下，就能完成机油更换、空滤清理、火花塞更换等常规维护操作，大幅降低终端用户的维护难度。启动系统同时兼容手拉启动与电启动两种配置的安装接口，厂商可以根据设备的定位选择对应的启动组件，不需要修改机体的安装结构。

　　从外形尺寸与安装边界来看，该动力装置的主体轮廓最大宽度控制在420mm以内，最大高度（含空滤总成）为480mm，垂直轴输出端的轴心到机体安装面的距离严格匹配主流商用草坪设备的底盘高度，安装后不会出现底盘离地间隙不足、或者皮带张紧度不合适的问题。机体侧方的排气接口位置预留了消音器安装的固定位，消音器安装后不会超出机体的最大宽度，避免设备在狭窄空间作业时，排气组件碰撞周边障碍物；油门控制、风门控制的拉线安装位都设计在机体同侧，方便设备厂商统一布置操纵拉线，减少管线的弯折角度，提升操纵机构的可靠性。

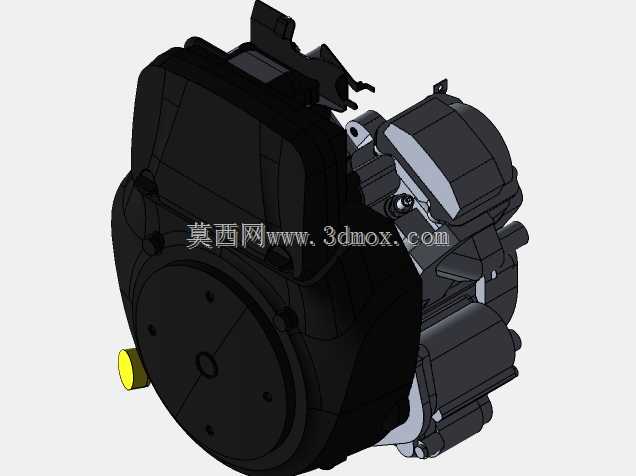

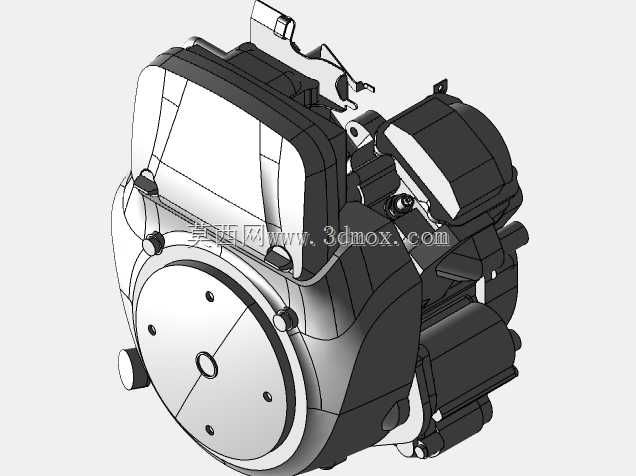

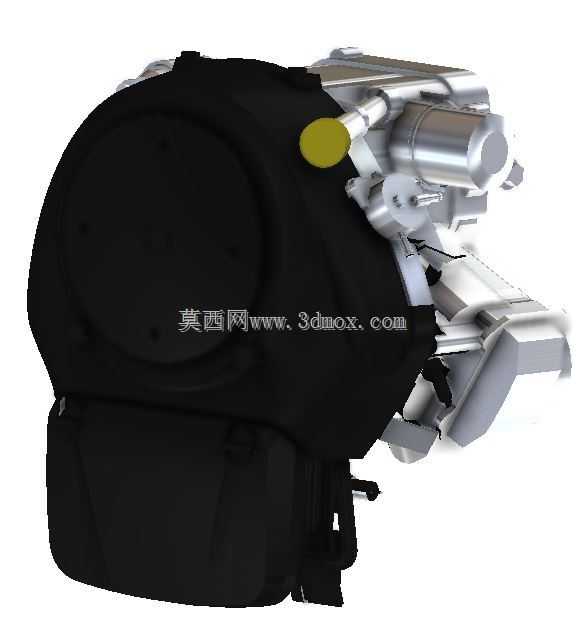

　　在实际工程应用中，这类动力装置的三维数模是设备开发阶段的核心参考依据，结构工程师在做整机布置时，可以直接将数模导入装配环境，检查动力单元与车架、覆盖件、传动系统的干涉情况，提前验证安装空间是否充足，避免后期制作样机时才发现结构干涉，反复修改模具与支架的问题。数模中还原了发动机外部所有的凸台、管路接口、固定螺栓位置，甚至包括加油口盖的开启空间、拉盘启动时的操作空间都做了准确还原，工程师在做覆盖件设计时，可以精准预留出维护操作的缺口，不需要反复调整覆盖件的造型。对于做设备维修、配件开发的从业者来说，精准的三维数模也能帮助快速测绘配件尺寸，开发替代件时不需要反复拆机测量，提升配件开发的效率与精度。
