百力通XR550单缸汽油发动机结构模型

　　这款单缸四冲程汽油动力单元，是小型通用动力领域应用极广的机型，常见于园林养护、小型农机、工程辅具、应急发电等场景，比如手扶式草坪修剪机、微耕机、平板夯、小型移动式发电机组、高压清洗机这类需要紧凑动力输出的设备，都能见到同结构机型的身影。从结构设计来看，整机采用顶置气门布局，相比侧置气门结构能获得更高的充气效率，燃烧更充分，同等排量下扭矩输出更平顺，燃油经济性也更优，针对小型设备长时间连续作业的工况，缸体采用铸铁缸套搭配铝合金散热壳体的组合，既保证了缸筒的耐磨性能，满足上千小时的使用寿命要求，又通过铝合金壳体的快速导热特性，配合飞轮端集成的离心式冷却风扇，在没有额外水冷系统的前提下，能把整机工作温度控制在合理区间，

　　避免高负荷下过热拉缸。整机的安装边界设计充分考虑了通用适配性，底部的安装支脚采用标准化的孔位布局，四个安装孔的间距、孔径都匹配行业通用的小型动力安装机架尺寸，不需要额外做转接板就能直接替换同功率段的其他机型，输出轴的轴径、键槽尺寸也符合通用动力的输出规范，不管是直连皮带轮、离合器还是联轴器，都能直接适配市面上的常规传动配件，降低了设备厂商的选型适配成本。油箱集成在机体上方，采用大口径加油口设计，日常加注燃油时不容易洒漏，油箱容积匹配整机满负荷下3小时左右的连续作业时长，刚好覆盖园林修剪、地块耕作这类常规作业的单次工作时长，不需要频繁中途加油。空滤器布置在机体侧方远离排气口的位置，避免吸入高温排气影响进气效率，

　　同时采用泡沫滤芯加纸质滤芯的两级过滤结构，在多粉尘的户外作业场景下，能有效阻挡灰尘进入气缸，减少缸筒活塞的磨损，延长保养周期。启动系统采用手拉反冲式启动结构，启动拉盘的阻尼经过调校，普通人不需要太大的拉力就能顺利启动，同时启动爪的啮合结构做了耐磨处理，频繁启动也不容易出现打齿打滑的问题。点火系统采用无触点磁电机点火，不需要额外的蓄电池供电，只要拉动飞轮达到启动转速就能产生点火高压，结构简单可靠，在低温环境下也能顺利点火，减少了电路故障点。排气侧的消音器做了多级扩容降噪设计，把排气噪音控制在户外作业允许的分贝范围内，同时消音器的安装位置远离操作侧，避免操作人员误触烫伤。整机的外部覆盖件采用耐老化的工程塑料材质，

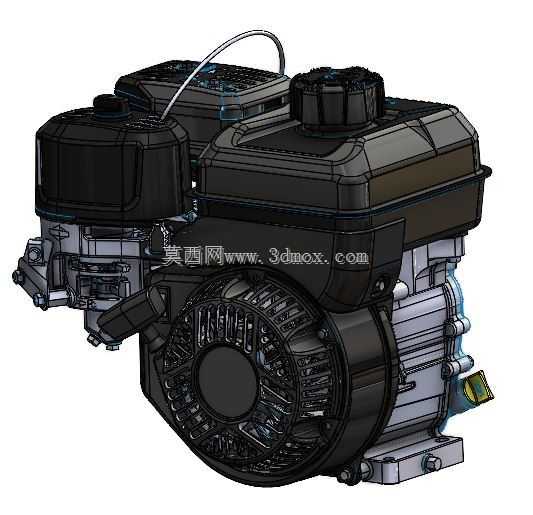

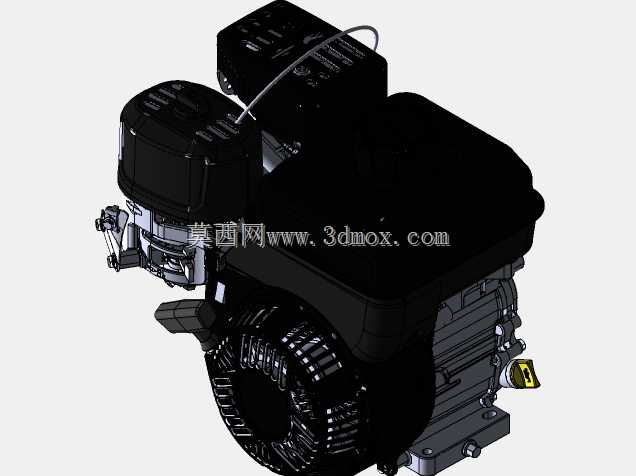

　　长期在户外日晒雨淋也不容易脆化开裂，导风罩的导流结构经过优化，能把冷却风精准导向缸头、缸体这些发热核心区域，不会出现散热死角。从建模细节来看，模型完整还原了整机的所有外部结构和主要内部装配关系，包括燃油管路的走向、线束的固定卡扣、机油尺的位置、放油螺栓的位置都和实物一致，不管是做设备的整机布局校核，还是做维修教学的演示模型，都能直接使用，不需要再额外补全结构细节。在做配套设备设计的时候，可以直接导入这个模型进行安装干涉检查，确认动力舱的空间是否足够，油门拉线、燃油管路的布置是否合理，避免后期做样机的时候出现结构干涉，反复修改机架结构。这类小型通用汽油机的设计核心是在紧凑的体积下，兼顾可靠性、易维护性和通用性，这款机型的结构布局把日常保养需要操作的机油加注口、空滤、火花塞都布置在伸手可及的位置，不需要拆卸大量覆盖件就能完成常规保养，非常适合非专业用户日常使用，这也是它能在通用动力领域广泛应用的核心原因。
