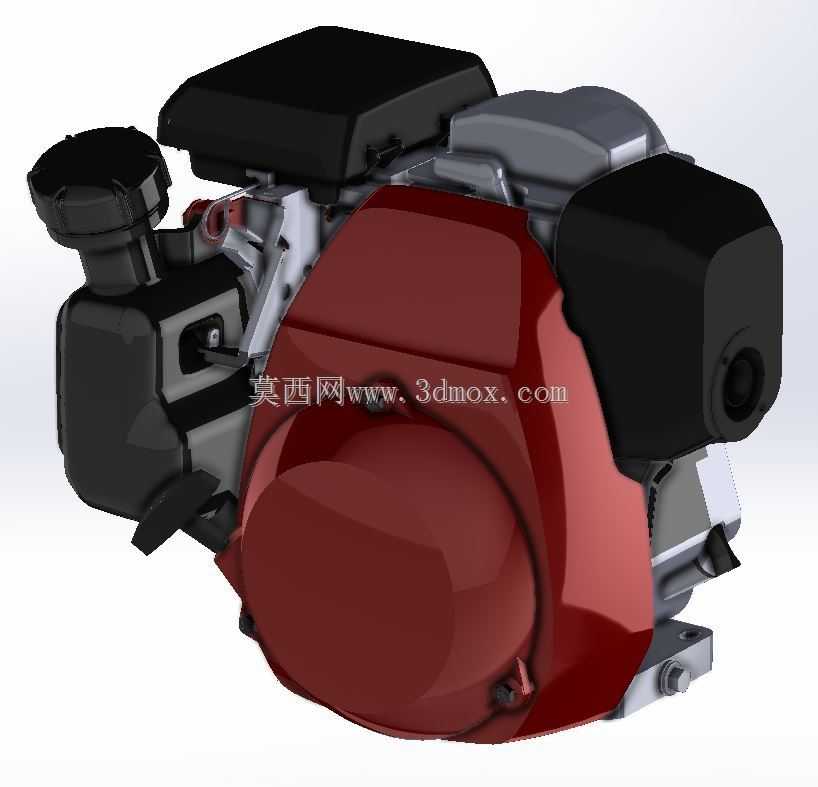

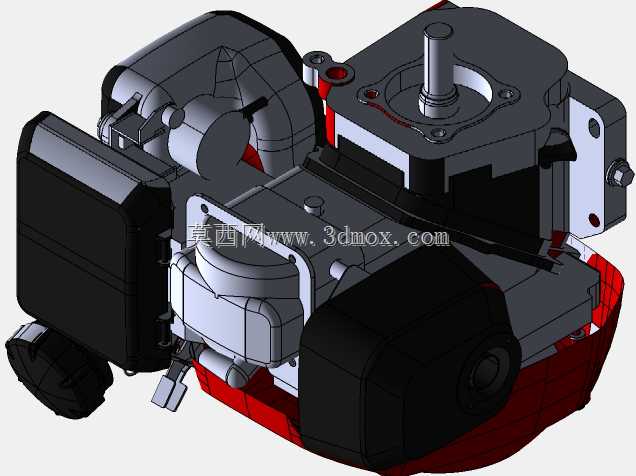

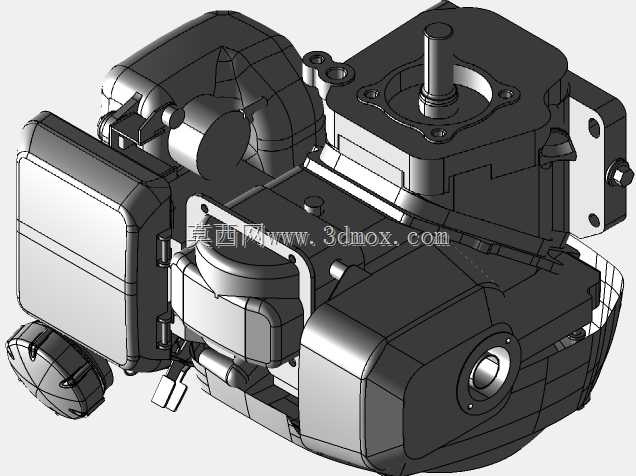

本田GC160小型通用汽油发动机结构

　　这款单缸四冲程汽油动力单元，是小型通用动力领域应用覆盖极广的机型，日常能在园林养护的割草机、微耕设备、小型高压清洗机、便携发电机组、农用打药泵等各类需要独立动力输出的轻载设备上见到它的身影。从结构设计来看，整机采用顶置气门布局，相比侧置气门结构能获得更高的充气效率，燃烧过程更充分，同等排量下动力输出更平顺，燃油消耗率也能控制在更优的区间，很适合长时间连续运行的轻载作业场景。

　　整机的外部结构做了非常明确的功能分区，红色的导流罩覆盖在缸体散热鳍片外部，引导冷却气流按照预设路径流经缸头、缸体的全部散热区域，避免出现局部散热死角，毕竟这类通用机型大多采用风冷散热结构，气流路径的设计直接决定了高负荷运行时的热稳定性。顶部的黑色油箱采用低位倾斜设计，既可以保证燃油在低液位时也能顺利流向化油器，也能控制整机的重心高度，降低设备运行时的振动幅度；油箱盖集成了通气阀，平衡油箱内外气压，避免高温下油箱内压过高或者燃油消耗后形成负压断油。

　　侧置的空滤总成采用高位布置，能减少设备在扬尘环境下作业时吸入地面浮尘的概率，空滤壳体采用快拆卡扣结构，日常维护时不需要额外工具就能拆开更换滤芯，对于户外作业的设备来说，这种免工具维护的设计能大幅降低非专业用户的保养门槛。与空滤同侧的手拉启动器采用卷簧复位结构，启动拉绳的拉出阻尼经过调校，普通人不需要太大的握力就能顺利拉动启动，启动器的棘爪结构在发动机启动后会自动脱开，不会随飞轮持续转动造成不必要的磨损。

　　另一侧的黑色消音腔体采用多级膨胀消音结构，能把排气过程的压力波动逐步衰减，把运行噪音控制在户外作业可接受的范围，消音器外壳做了隔热防护，避免作业人员误触造成烫伤。底部的安装基座采用四个对称布置的安装脚，安装孔位的间距符合通用小型动力的安装尺寸规范，能直接适配绝大多数配套设备的安装机架，不需要额外做转接支架；安装脚与机架之间可以加装橡胶减震垫，进一步隔绝发动机运行时的振动传递到配套设备上，提升整机运行的平稳性。

　　输出轴端采用标准的花键+平键复合输出结构，既可以通过平键连接皮带轮、联轴器做同轴或带传动输出，也能通过花键连接专用的减速连接结构，适配不同类型的负载接口。整机的润滑系统采用飞溅润滑结构，不需要额外配置机油泵，依靠曲轴运转时带动的机油甩油片把机油溅到各个摩擦副表面，结构简单可靠，故障率低，很适合非专业用户日常使用，只需要定期检查机油液位、按周期更换机油就能保证长期稳定运行。

　　从安装边界来看，整机的横向、纵向、高度尺寸都做了紧凑化设计，油箱、空滤、消音器这些外部附件都没有超出安装基座的投影范围太多，在配套设备做布局设计时，不需要为这些附件预留过多的额外安装空间，能有效缩小配套设备的整体体积。燃油开关、油门调节手柄都布置在操作人员容易触及的机身侧面，启动、调速、停机的操作逻辑简单，不需要复杂的培训就能正常使用。缸头部分的火花塞、气门调整螺钉都预留了足够的操作空间，日常做火花塞更换、气门间隙调整这类常规保养时，不需要拆解过多的外部覆盖件，维护可达性非常好。

　　这类通用动力的设计核心是在保证可靠性的前提下尽可能降低使用和维护门槛，所有的结构设计都围绕户外复杂使用场景做了优化，不管是扬尘环境下的空滤防护，还是长时间运行的热稳定性，亦或是非专业用户的操作便利性，都在结构设计阶段做了充分的考量，这也是这类机型能在各类小型动力设备上得到广泛应用的核心原因。
