本田GXV57通用汽油动力单元结构

　　这款单缸汽油动力单元，核心适配场景集中在园林养护类乘骑式割草设备，也可作为小型高压清洗机、平板夯、移动式发电机组的备用动力选型参考，在民用小型通用动力领域保有量不低。从结构设计逻辑来看，整机采用顶置气门布局，缸体与曲轴箱采用一体化压铸铝合金壳体，在保证结构刚性的前提下尽可能压缩整机自重，避免搭载设备出现前端配重过载的问题。油箱采用上置式布局，直接集成在缸头上方的装饰护罩内部，省去了外置燃油管路的冗余布置，依靠重力即可实现燃油供给，不需要额外加装燃油泵，简化了外围油路结构，降低了日常使用中的故障点。空气滤清器与化油器集成布置在缸体侧方的高位区域，可有效避免割草作业时扬起的草屑、尘土直接进入进气道，空滤壳体采用快拆卡扣结构，

　　日常维护不需要额外工具即可完成滤芯更换，适配户外作业的快速维保需求。启动拉盘布置在油箱侧方的护罩内，拉绳出线角度做了15度的倾斜优化，操作人员站在设备侧方即可完成启动操作，不需要探身到设备正上方，适配割草机等设备的操作台布局。输出轴采用下置式直出结构，轴端预留标准键槽与螺纹安装孔，可直接连接割草机的刀盘传动座，也可通过皮带轮连接其他从动部件，输出轴的伸出长度、轴径尺寸完全匹配通用园林设备的安装接口标准，不需要额外做转接轴加工即可完成适配。整机的安装固定点分布在曲轴箱底部的四个凸台位置，凸台内预埋钢制衬套，避免长期震动下铝合金壳体出现安装孔开裂的问题，四个安装点的孔位间距符合小型通用动力的通用安装规范，

　　可直接替换同排量级别的其他品牌动力单元，降低设备改造成本。消音器布置在缸体排气侧的下方位置，外部加装隔热护罩，避免作业时高温壳体烫伤操作人员，同时消音腔采用多腔折返结构，可将作业时的排气噪音控制在民用园林设备的噪音标准范围内，减少居民区作业的噪音扰民问题。点火系统采用晶体管无触点磁电机点火，不需要定期调整点火触点间隙，点火正时在出厂时已完成标定，日常使用不需要额外调整，高压包与飞轮的间隙控制在0.3-0.5mm区间，保证高转速下的点火稳定性。调速系统采用离心式机械调速，通过飞块的离心力带动调速拨杆调整节气门开度，可在负载波动时自动维持转速稳定，避免割草机遇到厚草层时出现转速骤降熄火的问题。整机的散热结构采用缸体、

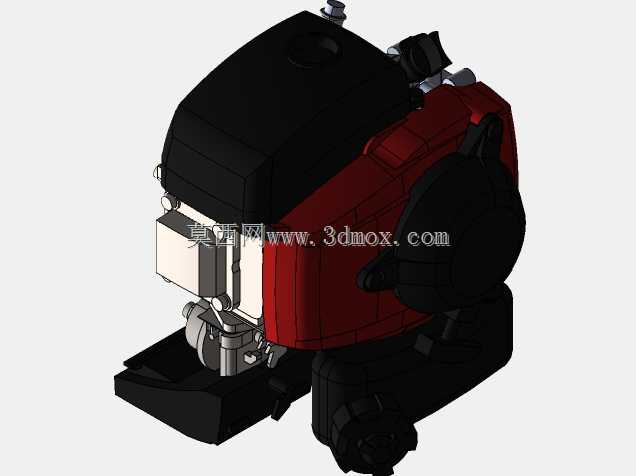

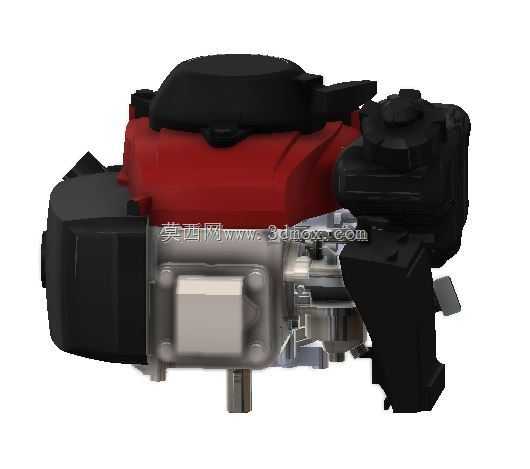

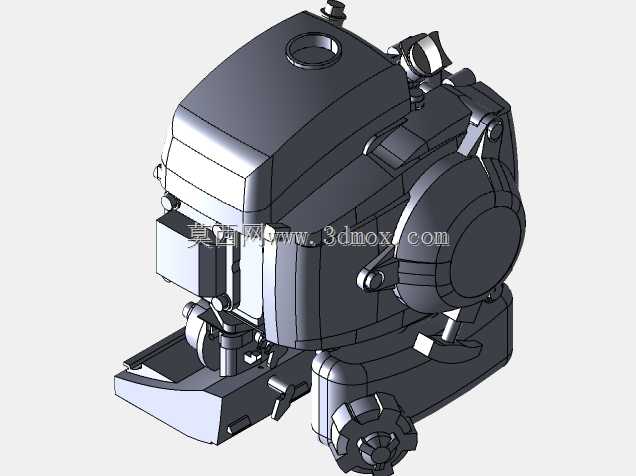

　　缸头一体化散热鳍片设计，飞轮上集成的离心风叶可将导流罩内的冷却气流直接吹过散热鳍片表面，带走持续作业产生的热量，即使在夏季35度以上的环境下连续作业，缸头温度也能维持在合理区间，不会出现过热拉缸的问题。从建模还原度来看，模型完整还原了整机的外围护罩、油箱、空滤、消音器、启动拉盘、输出轴等所有外部结构，也对缸体、曲轴箱的安装凸台、固定孔位做了1:1的尺寸还原，可直接用于搭载设备的整体布局干涉检查、安装支架设计、外围覆盖件的匹配设计，也可作为通用动力类教学演示的三维素材使用。需要注意的是，该动力单元的倾斜作业角度有明确限制，长期大角度倾斜作业会导致机油泵供油不足、燃油泄漏等问题，在做配套设备设计时需要预留足够的安装水平度余量，避免设备在坡地作业时超过动力单元的允许倾斜角度。
