倾斜式螺旋给料输送设备结构设计

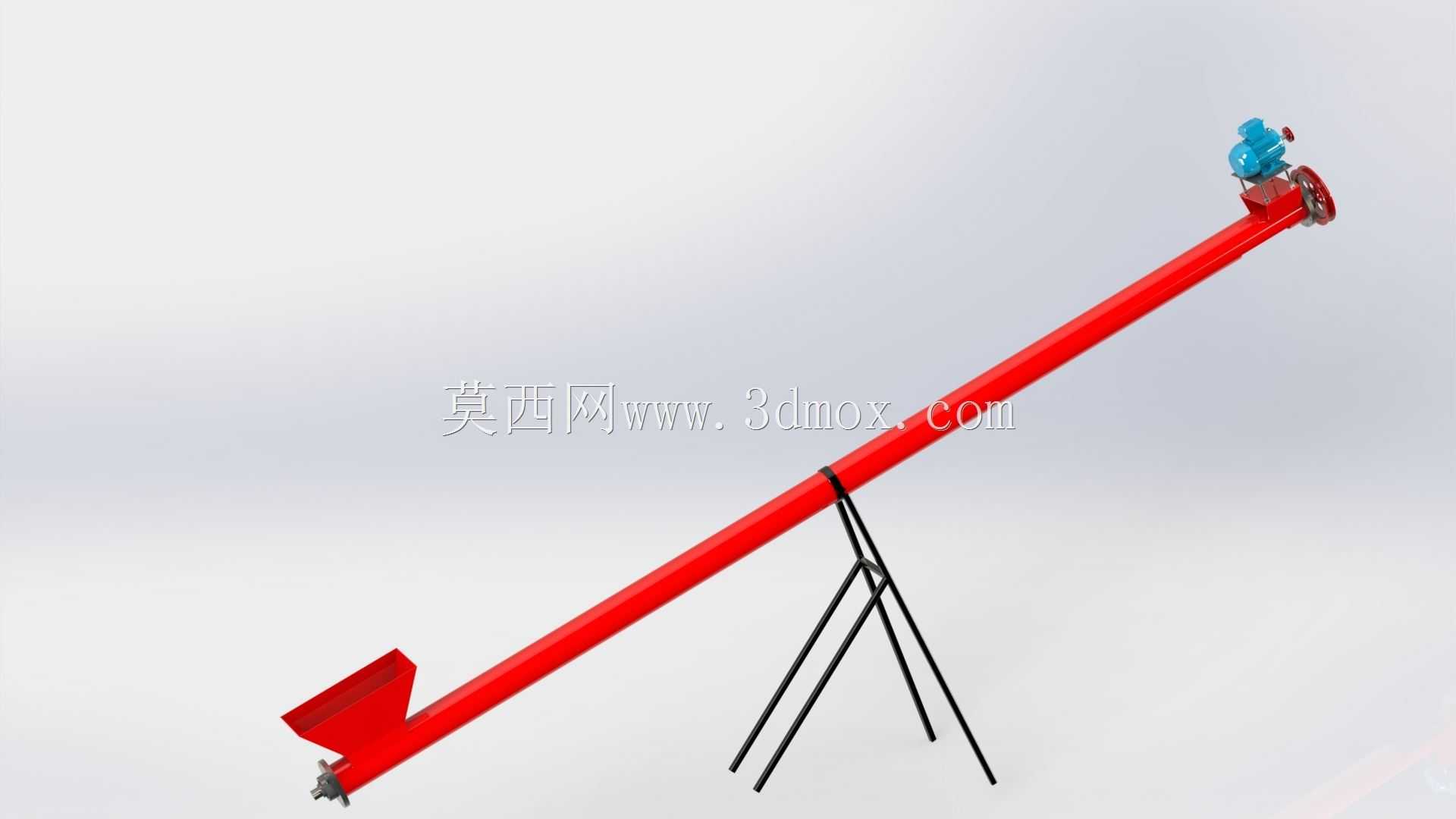

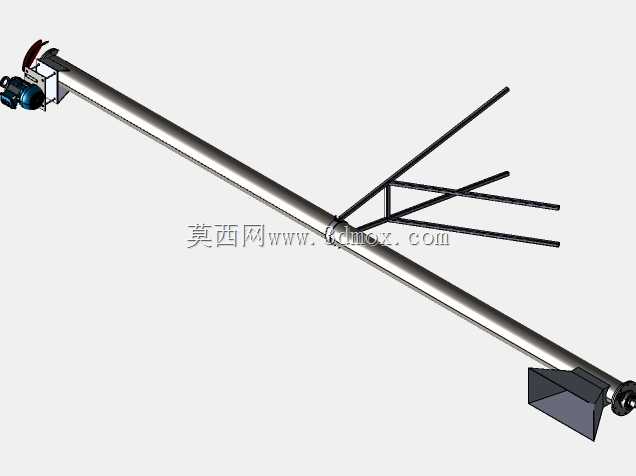

这款倾斜布置的螺旋输送设备，主要面向工农业生产中散状固体物料的短距离提升与转运场景，常见于粮食收储站点的谷物倒仓上料、小型建材加工点的粉料输送、农牧场饲料加工环节的原料转运，也可适配小型化工生产单元的颗粒物料密闭输送需求，能够替代传统人工上料、斗式提升的作业模式，解决散料转运过程中撒漏、扬尘、效率低下的痛点。设备整体采用倾斜安装的布局形式，低位端设置敞口式受料斗，可直接承接来自地面料堆、上游出料口的散状物料，高位端对接下游储料仓、加工设备的进料口，依靠管体内连续旋转的螺旋叶片推动物料沿管腔轴向移动，实现从低位到高位的连续输送作业，全程物料处于封闭管腔内，能大幅减少输送过程中的粉尘外溢，适配粉料、小颗粒状、小块状的无粘性散料输送，对于流动性较好的谷物、塑料颗粒、水泥粉料、饲料碎粒都有良好的适配性。在设计思路上，这款设备优先考虑了小型作业场景的移动灵活性与安装便捷性，输送管体采用薄壁圆管结构，在保证结构刚度的同时控制整体自重，中段设置三脚架式支撑结构，可根据现场作业的高度需求调整支撑角度与架设高度，无需浇筑固定基础，仅需将支架支腿稳定放置在平整地面即可完成架设，适配临时作业点频繁转场的使用需求。驱动单元布置在输送管体的高位出料端，能够避免输送过程中物料挤压密封结构造成的漏料问题，同时降低低位端的结构重量，提升设备架设后的整体稳定性。设备的安装边界较为灵活，输送倾角可在30度到60度区间内根据现场工况调整，受料斗距离地面高度控制在低位作业区间，方便人工添料或者对接小型出料设备，高位出料端的高度可覆盖常见小型储料仓、加工设备的进料口高度，管体长度适配10米以内的短距离输送需求，无需额外增设中间支撑结构。设备的进料口采用扩口式设计，能够增大受料面积，避免物料添料过程中的撒落，出料口采用直段对接结构，可快速对接帆布软连接、进料溜管等配套部件，减少安装对接的工作量。螺旋叶片采用等螺距连续设计，输送过程中物料推送平稳，不会出现物料卡滞、忽快忽慢的问题，管体末端设置密封轴承结构，既能保证螺旋轴的顺畅旋转，也能阻挡细粉料进入轴承部位造成部件磨损，延长设备的连续作业时长。
