工业管路系统柔性应力分析结构

　　在化工、能源、市政供水等工厂管网布设场景中，管路系统的柔性设计是保障长期运行可靠性的核心环节，这套管路结构正是针对管路热胀冷缩、设备端部位移补偿需求搭建的分析模型，可直接用于管路敷设阶段的应力校核与走向优化。不同于常规直连式管路布设，这套结构通过多段弯折的走向设计，利用管路自身的形变能力吸收运行过程中产生的位移量，避免在管段连接处、设备接口位置产生过大的附加应力，防止出现焊缝拉裂、法兰密封失效、设备接口变形等常见工程故障。

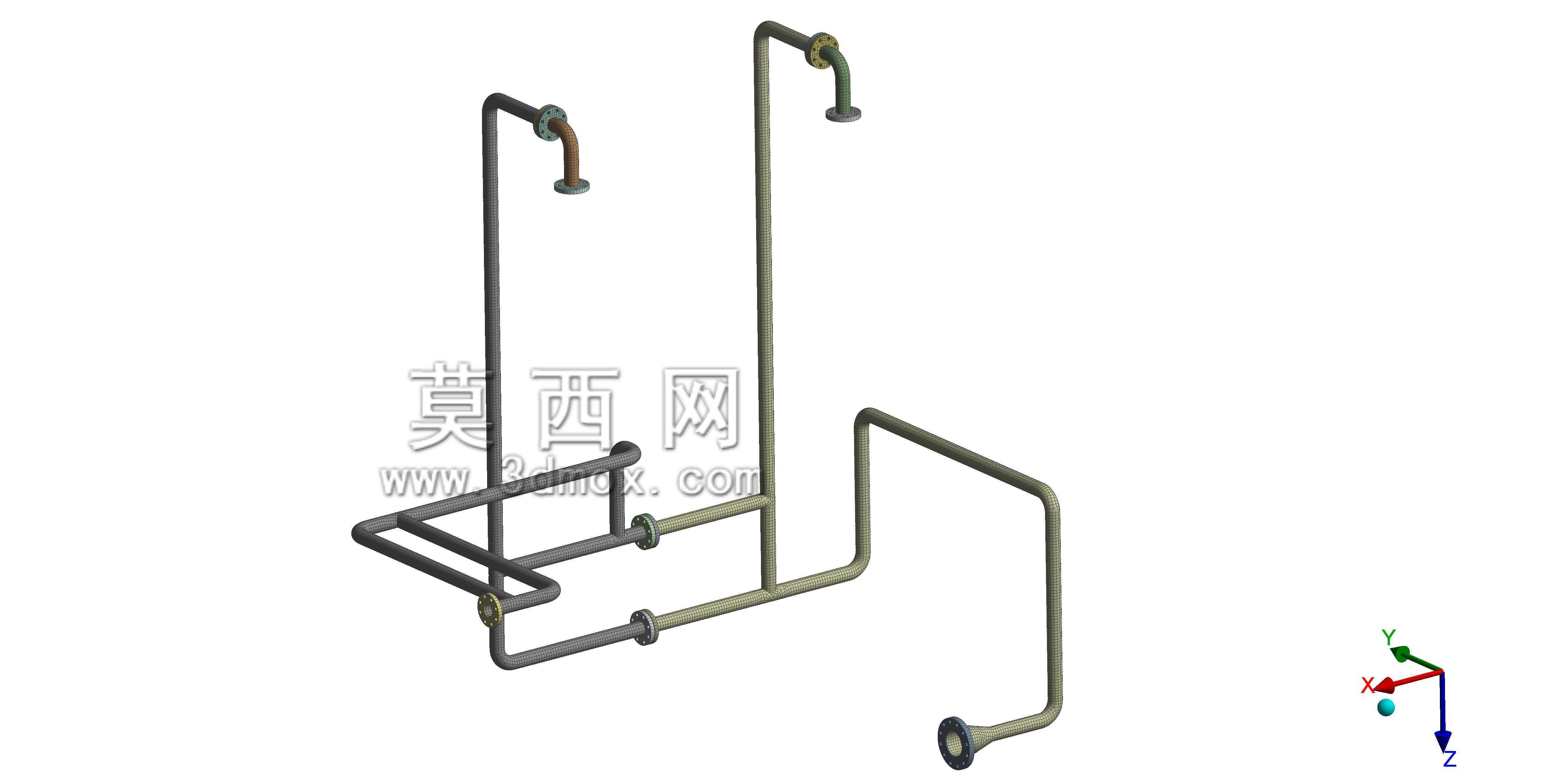

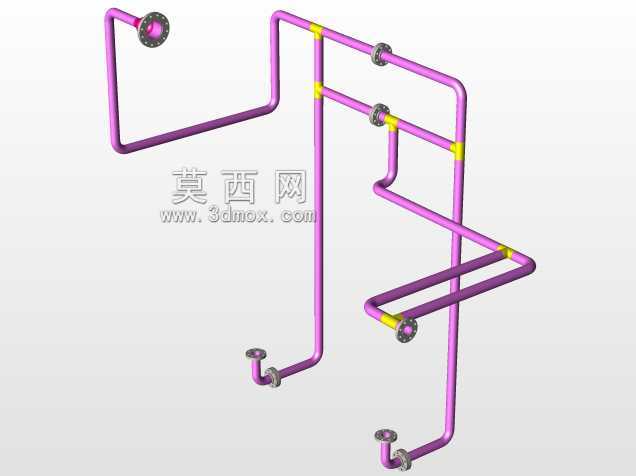

　　从结构组成来看，整个管系包含多段垂直上升段、水平连接段以及底部的框形缓冲段，各段管路通过等径弯头衔接，管路上预留的支吊架安装点位可根据现场支撑条件调整固定位置，在应力集中的接口位置做了局部壁厚补强的设计考量。设计过程中首先核算了管系内介质温度变化带来的热伸长量，结合两端固定点的相对位移边界，通过调整弯折段的长度与转弯角度，将管系的整体柔性控制在合理区间，既保证形变补偿能力满足运行要求，又避免管段过长带来的流体阻力增大、管系晃动量超标的问题。

　　实际布设时，这套管系的安装边界需要匹配现场设备接口的坐标位置，垂直段的高度需要结合车间层高、管线避让要求做适配调整，底部框形段的水平尺寸可根据预留的安装空间灵活调整，所有转弯位置的弯曲半径统一采用管路公称直径的1.5倍标准，既满足流体输送的阻力要求，也符合管路加工弯折的工艺标准。支吊架的选型需要结合应力分析的结果，在位移量较小的点位设置固定支架，在形变较大的管段设置滑动支架或者导向支架，避免额外约束限制管系的正常形变，同时控制管系的固有频率，避开流体脉动带来的共振区间。

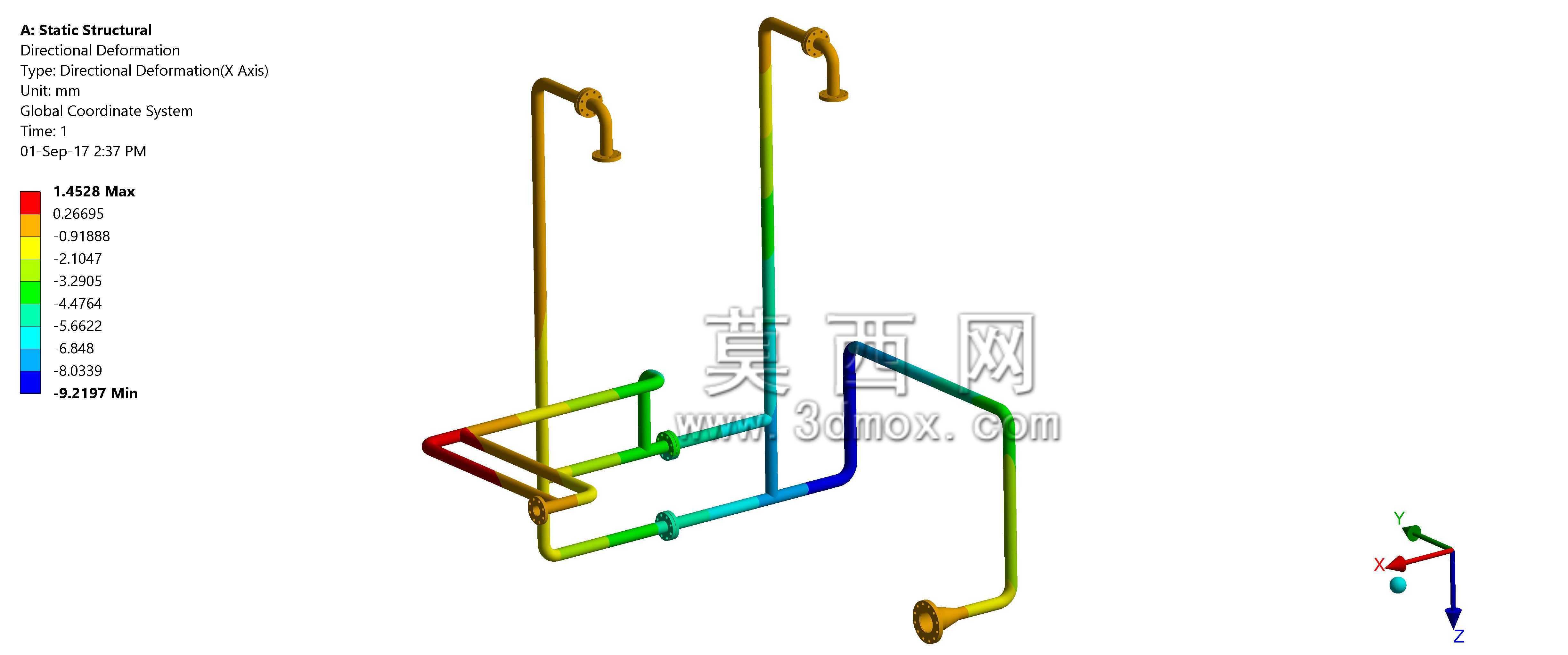

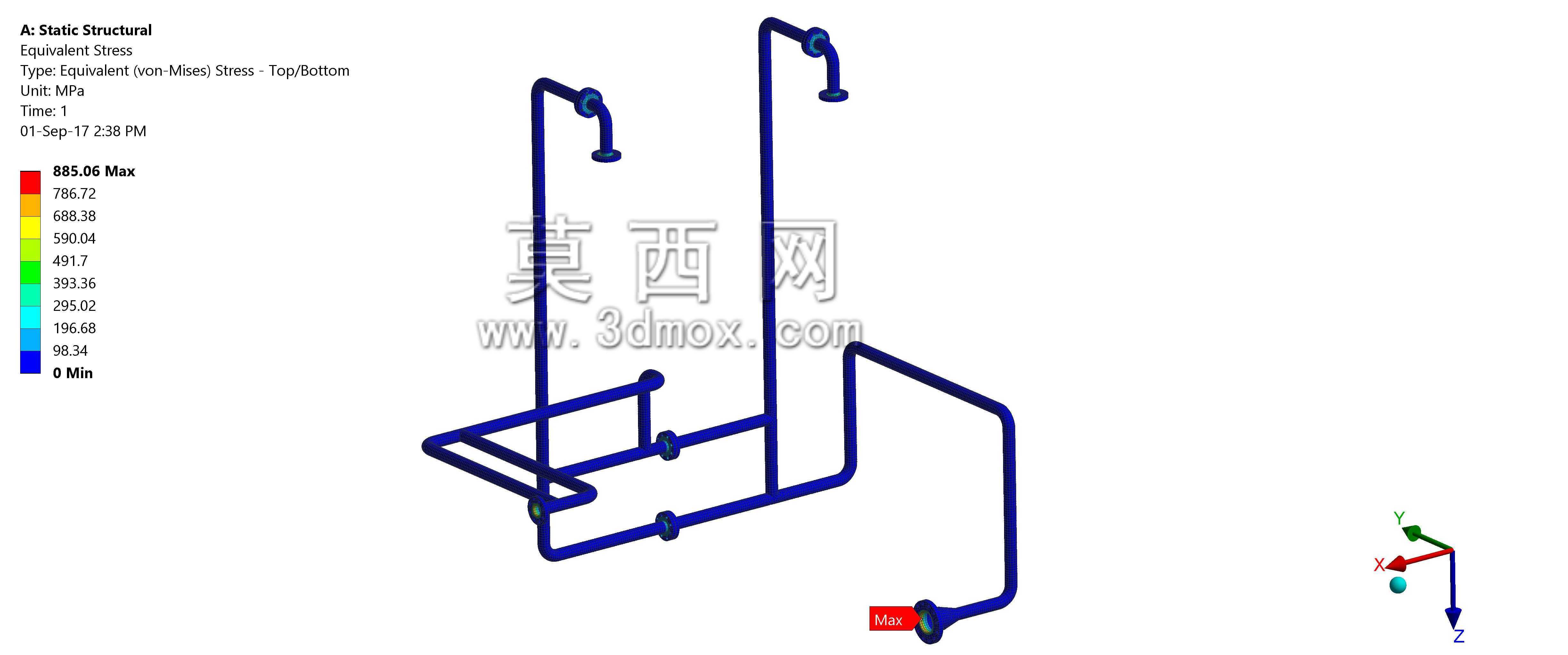

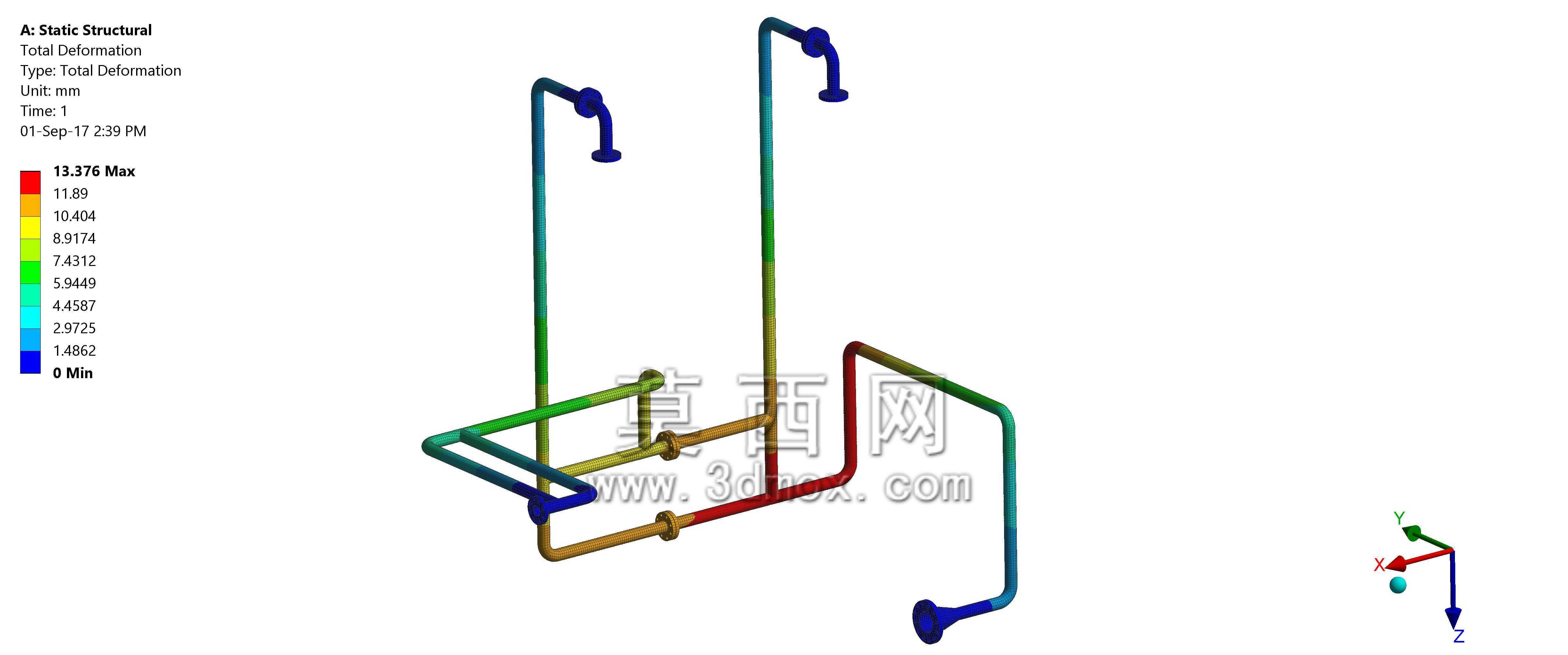

　　从工程应用角度来说，这类柔性管路结构不需要额外加装波纹补偿器、膨胀节等外购补偿元件，仅通过管路自身的走向优化就实现位移补偿，能有效降低管网的前期采购成本与后期运维工作量，尤其适用于介质温度波动较大、设备运行存在微幅振动的输送场景。在建模过程中，所有管段的连接位置都做了连续的网格过渡处理，应力分析结果可直接读取各位置的等效应力值，校核弯头、接口位置的应力是否处于材料许用应力范围内，同时可提取各支吊架位置的受力数据，为支吊架的结构设计、基础载荷核算提供准确的输入参数。

　　针对不同的输送介质特性，这套管系的壁厚参数可根据设计压力、腐蚀裕量做对应调整，管路材质可选用碳钢、不锈钢等常用工程管材，所有衔接位置的焊接坡口、法兰连接尺寸都遵循通用管路设计规范，可直接导出工程图纸用于现场预制加工。在现场安装阶段，需要注意冷紧量的设置，根据分析得到的热位移方向与数值，在安装时预留对应方向的预偏移量，进一步降低运行状态下的管系峰值应力，保障整个管网在全生命周期内的运行稳定性。
